Инструкция
ECL Comfort 310, приложение A376

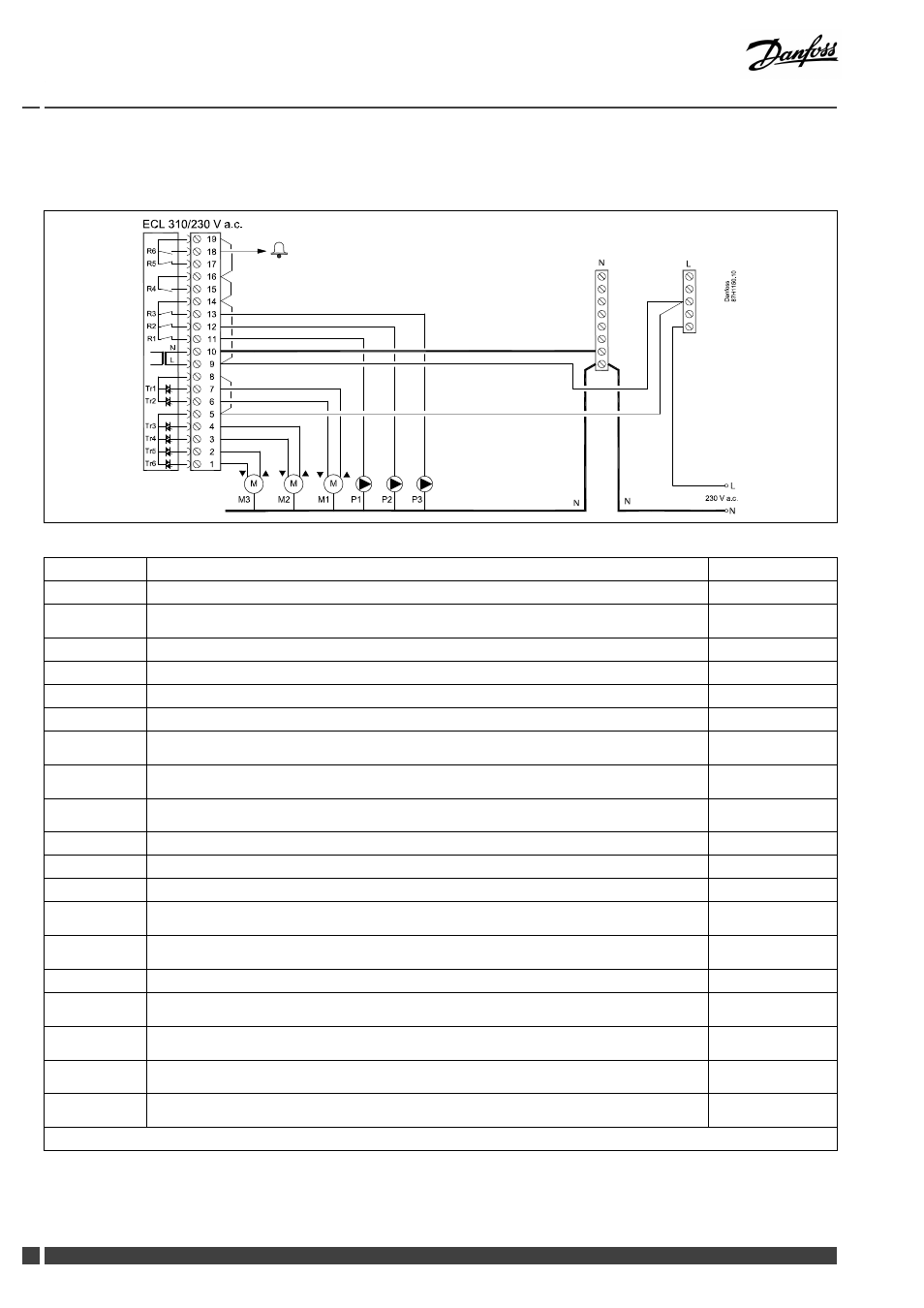

2.5.2 Электрические соединения, ~ 230 В, электропитание, насосы, регулирующие клапаны с электроприводом и т.п.
A376.1, A376.2:
Клемма
Описание
Макс. нагрузка
19
Фаза для сигнала тревоги
18
Тревога
4 (2) А / 230 В
перем. тока*
17
Не используется
16
Не используется
15
Не используется
14
Фаза для циркуляционных насосов
13
P3
Циркуляционный насос отопления, ВКЛ / ВЫКЛ, контур 2
4 (2) А / 230 В
перем. тока*
12
P2
Циркуляционный насос отопления, ВКЛ / ВЫКЛ, контур 1
4 (2) А / 230 В
перем. тока*
11
P1
Циркуляционный насос ГВС, ВКЛ / ВЫКЛ, контур 3
4 (2) А / 230 В
перем. тока*
10
Напряжение питания 230 В перем. тока - нейтраль (N)
9
Напряжение питания 230 В перем. тока фаза питания (L)
8
M1
Фаза для выхода регулирующего клапана с электроприводом, контур 3
7
M1
Регулирующий клапан с электроприводом - открытие
0.2 А / 230 В перем.
тока
6
M1
Регулирующий клапан с электроприводом - закрытие
0.2 А / 230 В перем.
тока
5
M2
Фаза для вывода регулирующего клапана с электроприводом, контур 1 и контур 2
4
M2
Регулирующий клапан с электроприводом - открытие
0.2 А / 230 В перем.
тока
3
M2
Регулирующий клапан с электроприводом - закрытие
0.2 А / 230 В перем.
тока
2
M3
Регулирующий клапан с электроприводом - открытие
0.2 А / 230 В перем.
тока
1
M3
Регулирующий клапан с электроприводом - закрытие
0.2 А / 230 В перем.
тока
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
