Инструкция по эксплуатации Danfoss ECL Comfort 310, приложение A376
Страница 33
Advertising
Инструкция
ECL Comfort 310, приложение A376

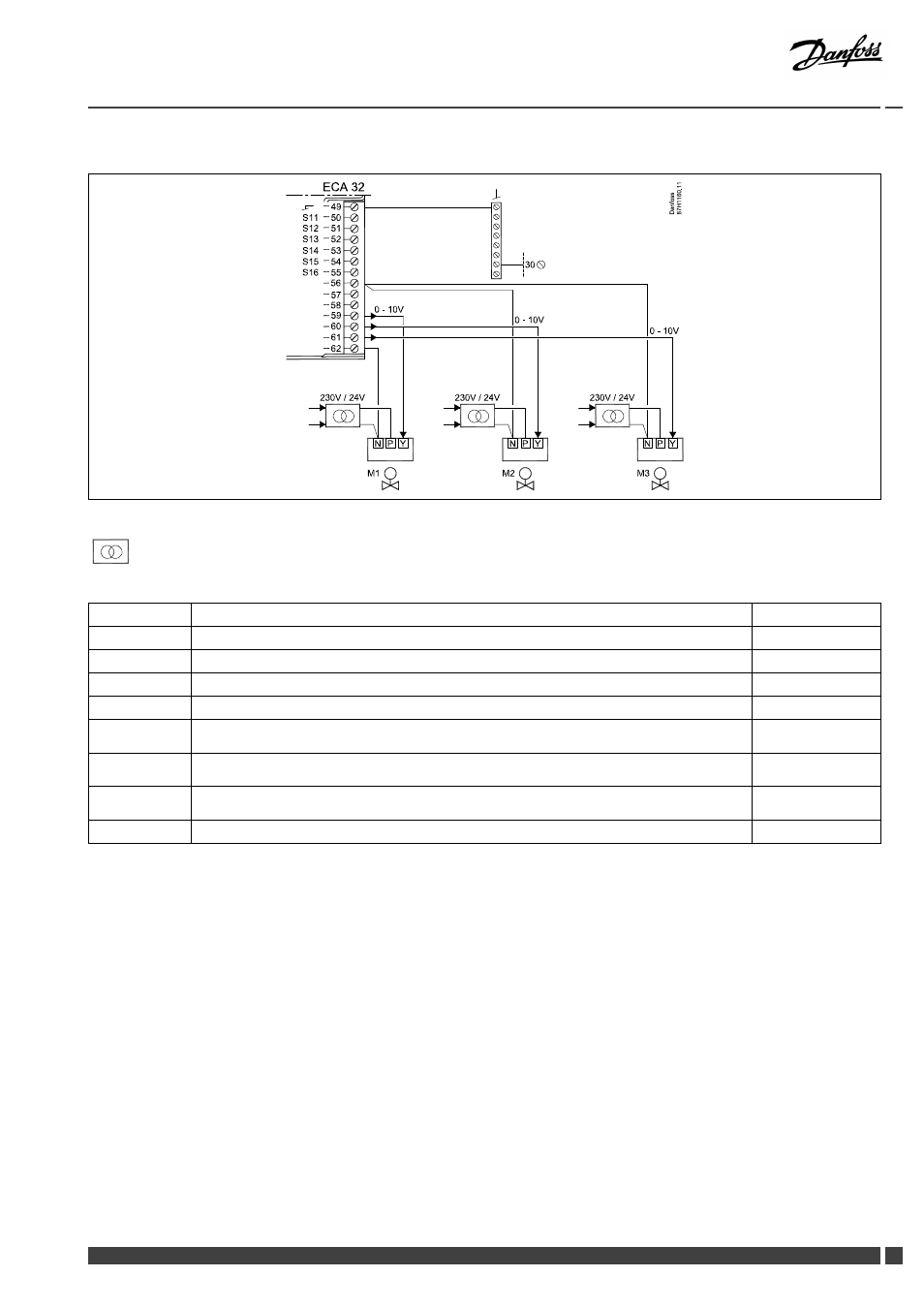

A376.3 — ECA 32:
Трансформатор с двойной изоляцией (двухкамерный)
Клемма
Описание
Макс. нагрузка
49
Общая клемма (подключенная к клемме 30 регулятора ECL Comfort)
56
Аналоговое значение для M2 и M3
57
Не используется
58
Не используется
59
M1
Аналоговый выход 1:
Регулирующий клапан с электроприводом, 0-10 В, контур 3
47 кΩ*
60
M2
Аналоговый выход 2:
Регулирующий клапан с электроприводом, 0-10 В, контур 1
47 кΩ*
61
M3
Аналоговый выход 3:
Регулирующий клапан с электроприводом, 0-10 В, контур 2
47 кΩ*
62
Аналоговое значение для M1
* Значение должно быть минимум 47 кΩ.
Danfoss District Energy
VI.GU.B1.50
DEN-SMT/DK
33
