Инструкция

ECL Comfort 310, приложение A376

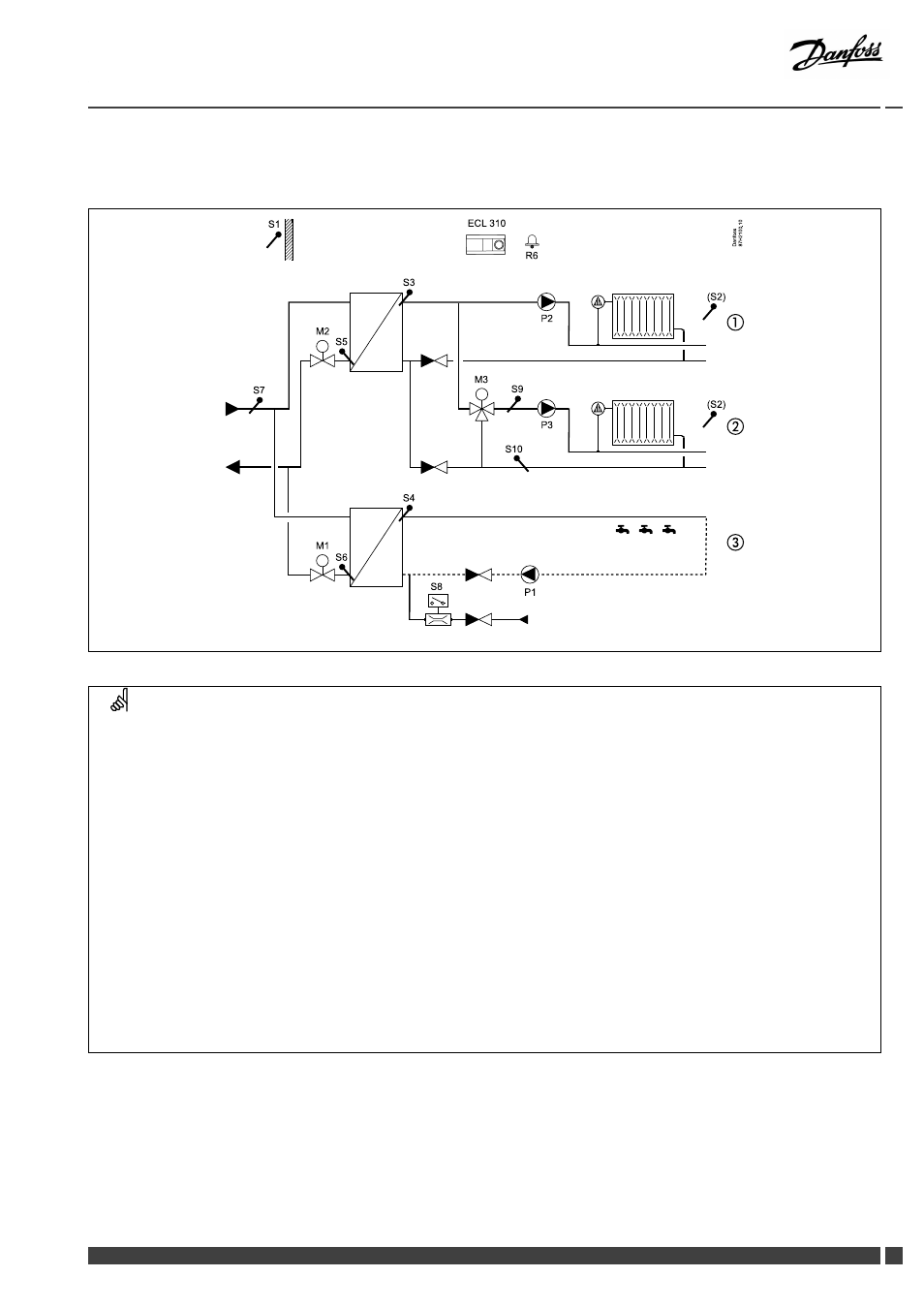

A376.2, пример б
Независимое подключение систем отопления и ГВС, реле протока (обычно при централизованном теплоснабжении): Контур
отопления 2 подключен как часть контура отопления 1. Контур отопления 2 также может быть контуром напольного отопления.

S 1

D

a

n

fo

s

s

8

7

H

2

1

0

0

.1

0

ECL 310

R6

S 3

S 5

P 2

M2

(S2)

(S2)

P 3

M3

S 9

S10

M1

S 4

S 6

P 1

S 8

S 7

Специальные настройки для приложения A376.2, пример б:

Навигация:

Номер ID:

Рекомендуемая настройка:

Контур 1 должен быть способным принимать тепловую нагрузку с контура 2:

МЕНЮ (MENU) \ Настройки (Settings) \ Приложение (Application):
«Смещение»

11017

3 K*

Контур 2 должен быть способным подавать тепловую нагрузку на контур 1:

МЕНЮ (MENU) \ Настройки (Settings) \ Приложение (Application):
«Передать треб. Т»

12500

ВКЛ

Контур 3 не должен подавать тепловую нагрузку на контур 1:
МЕНЮ (MENU) \ Настройки (Settings) \ Приложение (Application):
«Передать треб. Т»

13500

ВЫКЛ

* Данное значение добавляется к значению тепловой нагрузки с контура 2

Danfoss District Energy

VI.GU.B1.50

DEN-SMT/DK

13
