Инструкция ECL Comfort 310, приложение A376
6.0 Параметры, контур 2

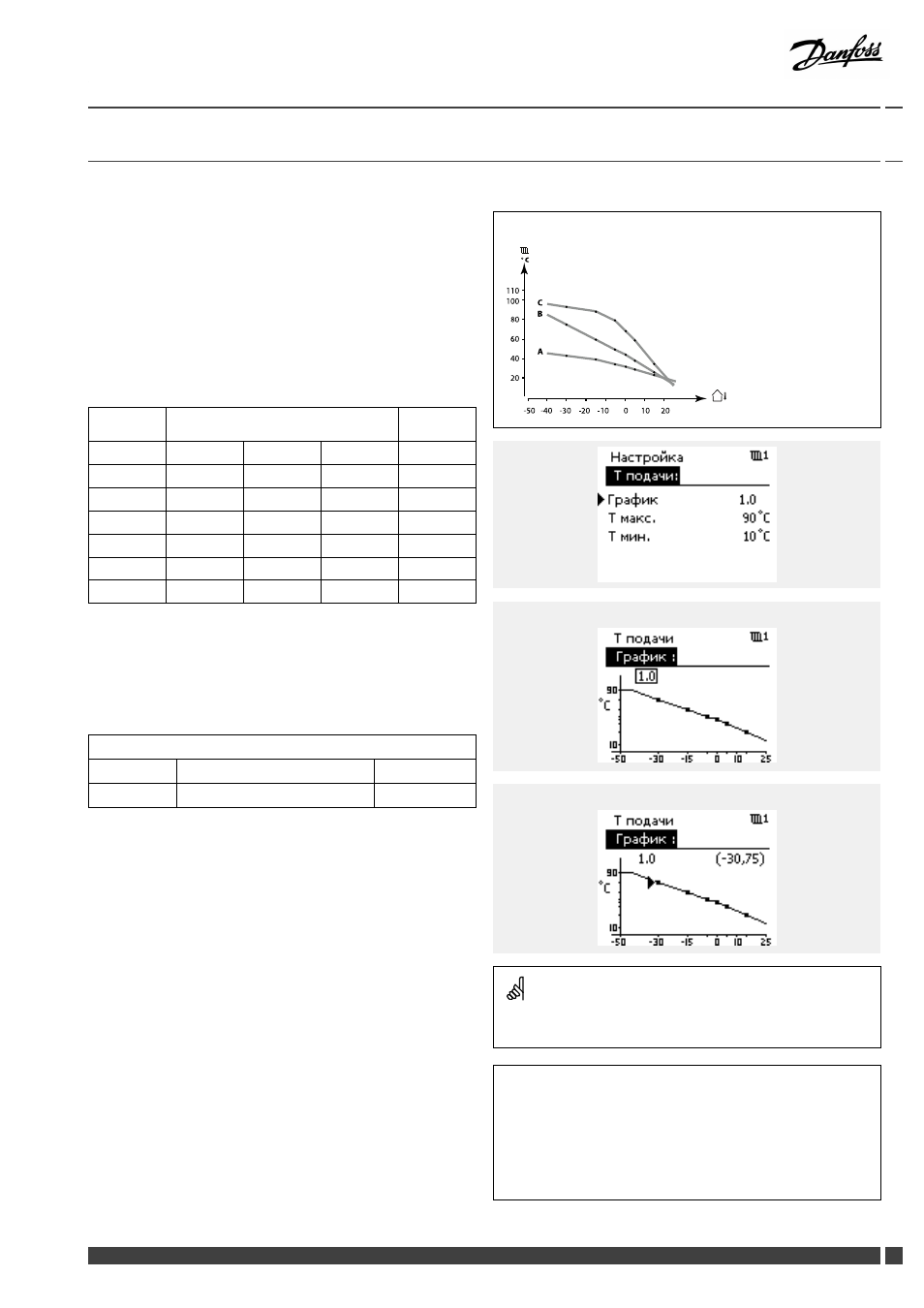

6.1 Температура подачи
Регулятор ECL Comfort определяет и регулирует температуру
подачи в зависимости от температуры наружного воздуха. Эта
зависимость называется отопительным графиком.
Этот график определяется по 6 координатным точкам.
Требуемая температура подачи задается относительно 6
определенных значений температуры наружного воздуха.
Приведенное ниже значение отопительного графика является
приблизительным значением, основанным на действительных
настройках.
Т нар.
Т под. треб.
Ваши
настройки
A B C
-30 °C 45 °C 75 °C 95 °C
-15 °C 40 °C 60 °C 90 °C
-5 °C 35 °C 50 °C 80 °C
0 °C 32 °C 45 °C 70 °C
5 °C 30 °C 40 °C 60 °C
15 °C 25 °C 28 °C 35 °C
При необходимости измените требуемую температуру подачи
при -30, -15, -5, 0, 5 и 15 °C.
A: Пример с системой напольного отопления
B: Заводские настройки
C: Пример для радиаторной системы отопления
График
Контур Диапазон настроек Заводские
2 0.1 ... 4.0 1.0
Отопительный график может быть изменен двумя способами:
1. Изменение значения наклона (см. примеры отопительного
графика на след. стр.)
2. Изменены координаты отопительного графика.
Изменение значения наклона:
С помощью поворотной кнопки введите или измените
значение наклона графика (например: 1.0).
Если наклон графика изменен через значение наклона, общей
точкой всех графиков будет требуемая температура подачи =
24.6 °C при температуре наружного воздуха = 20 °C
Изменение координат:
С помощью поворотной кнопки введите или измените
координаты графика (например: -30,75).
График представляет собой требуемые значения температуры
подачи для разной температуры наружного воздуха при
требуемой комнатной температуре 20 °C.
При изменении требований к комнатной температуре,
значение требуемой температуры подачи также изменится:
(Треб. комнат. темп. - 20) × HC × 2.5,
где "НС" – отопительный график, а "2.5" – константа.
Требуемая температура подачи
° C
-50 -40 -30 -20 -10 0 10 20
110
100
80
60
40
20
C
B
A
Изменения наклона
Изменения координат
Расчетная температура подачи может изменяться функциями
"Натоп", "Скорость" и т.п.
Пример:
График: 1.0
Треб. темп. подачи: 50 °C
Треб. комнатная темп.: 22 °C
Расчет: (22–20) Ч 1.0 Ч 2.5 = 5
Результат:
Требуемая температура подачи будет скорректирована с 50 °C
до 55 °C.
