Инструкция

ECL Comfort 310, приложение A376

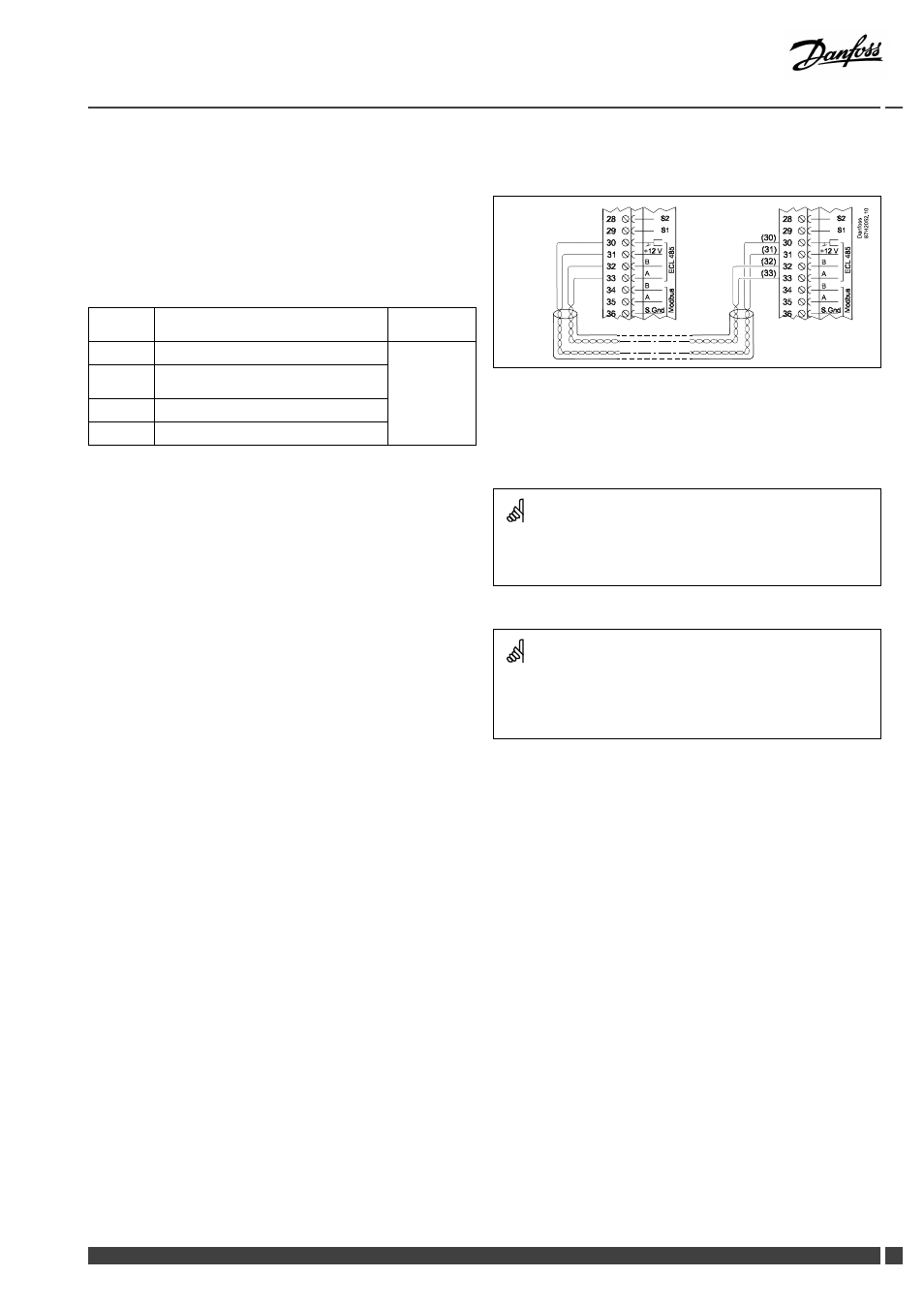

2.5.7 Электрические соединения, системы с управляемыми устройствами

Регулятор может использоваться в качестве ведущего или
ведомого через внутреннюю коммуникационную шину ECL 485
(2 кабеля витой пары).

Коммуникационная шина ECL 485 несовместима с шиной BUS в
ECL Comfort 110, 200, 300 и 301!

Клемма

Описание

Тип
(реком.)

30

Общая клемма

31

+12 В, коммуникационная шина ECL
485

32

B, коммуникационная шина ECL 485

33

A, коммуникационная шина ECL 485

Кабель 2 x
витая пара

D

a

n

fo

s

s

8

7

H

2

0

5

2

.1

0

A

A

B

B

A

A

B

B

Настройки, относящиеся к режиму связи «ведущий» / «ведомый»:
См. «Несколько регуляторов в одной системе» в разделе
«Дополнительно».

Суммарная длина кабеля: макс. 200 м (все датчики, включая

внутреннюю коммуникационную шину ECL 485)
Использование кабелей длиной более 200 м может стать причиной

чувствительности к помехам (ЭМС).

Danfoss District Energy

VI.GU.B1.50

DEN-SMT/DK

41
