Инструкция
ECL Comfort 310, приложение A376
6.4 Ограничение расхода теплоносителя / энергии
Для экономии расхода теплоносителя или тепловой
энергии к регулятору ECL можно подключить расходомер и
тепловычислитель. Сигналы от счетчиков основаны на сигнале
М-bus.
Ограничение расхода и энергии зависит от температуры
наружного воздуха. Обычно в системах централизованного
теплоснабжения потребление воды и энергии повышается при
понижении температуры наружного воздуха.
Зависимость между ограничением расхода теплоносителя
и температурой наружного воздуха задается с помощью
координат двух точек в системе.
Координаты температуры наружного воздуха задаются
параметрами «Т нар. макс. X1» и «Т нар. мин. X2».
Координаты расхода теплоносителя и энергии устанавливаются
в «Огр. мин. Y1» и «Огр. макс. Y2». На основе этих параметров
регулятор рассчитывает значение ограничения.
Если расход теплоносителя / энергии оказывается выше
установленного значения, регулятор постепенно уменьшает
заданную температуру подачи для получения приемлемого
уровня расхода теплоносителя и энергии.

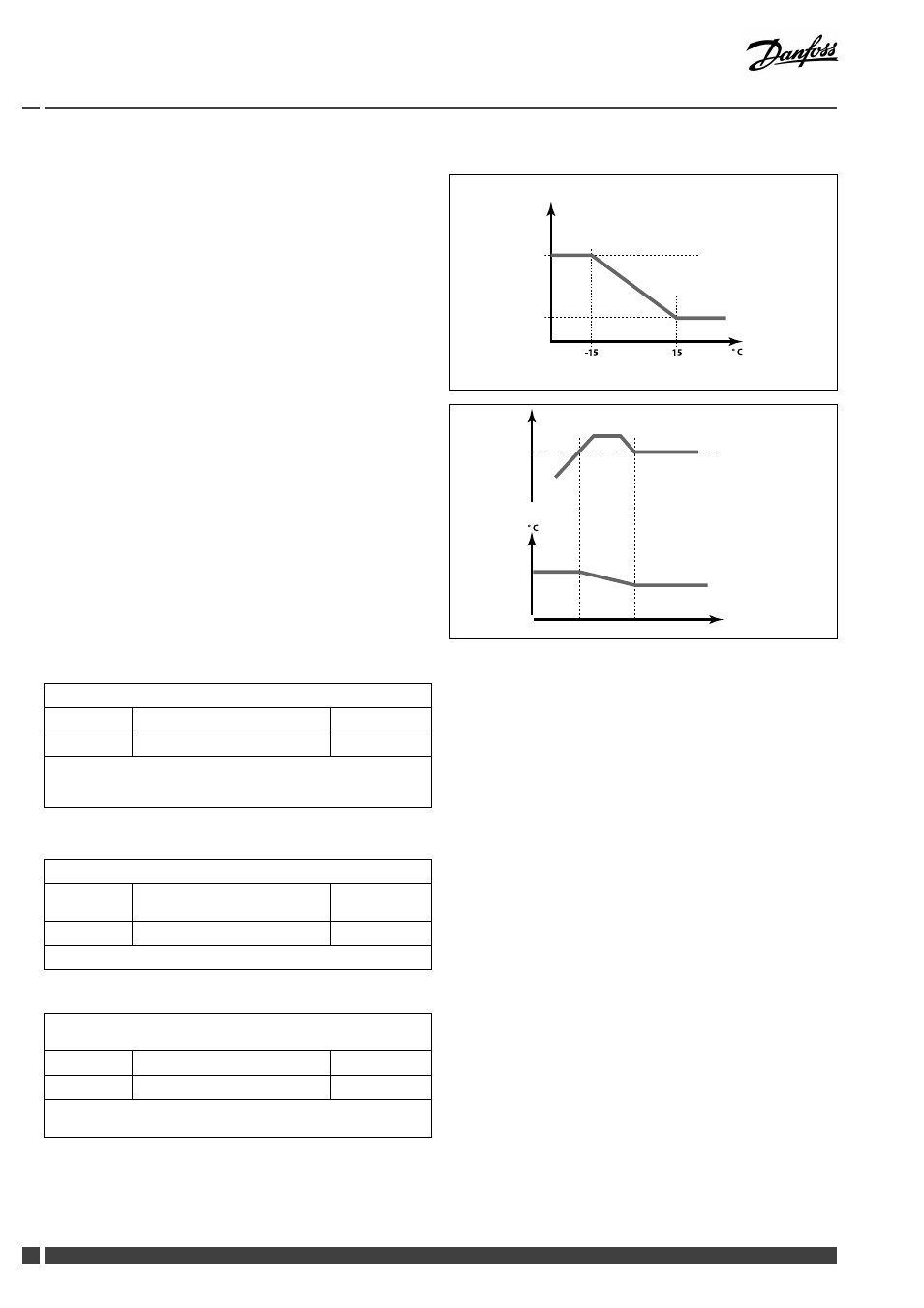

Ограничение расхода / энергии
Огр. макс. Y2
Огр. мин. Y1
°
C
15
-15
Т наружн.
Тнар. мин. X2 Tнар. макс. X1
Ограниче-
ние расхода
/ энергии
Ограничение
Т задан.
подачи.
° C
Время
Факт. (фактический расход или энергия)
12110
Контур
Диапазон установки
Заводская
2
Только чтение
Значением является фактический расход теплоносителя
или энергии на основе сигнала от расходомера или счетчика
энергопотребления.
Фактич. ограничение (предельное значение)
12111
Контур
Диапазон установки
Заводская
установка
2
Только для считывания
Значением является расчетное значение ограничения.
Тнар. макс. X1 (огранич.расхода/энергии, верхний
предел, ось X)
12119
Контур
Диапазон установки
Заводская
2
-60 ... 20 °C
15 °C
Установите значение температуры наружного воздуха для нижней
границы значения потока / энергии.
Соответствующая координата Y установлена в параметре «Огр.
мин. Y1».
