Инструкция
ECL Comfort 310, приложение A376
Давление S7 — A376.9
Контур
Диапазон установки
Заводская
установка
1
0.0 ... 20.0 бар
Доступ к настройкам, относящимся к измерению давления через
вход S7. Отображается фактическое измеренное давление.
Преобразование входного напряжения в отображаемое давление.
Давление измеряется с помощью датчика давления. Датчик
давления сообщает измеренное давление в виде сигнала в
0-10 В или 4-20 мА. Сигнал напряжения может подаваться
непосредственно на соответствующий вход. Токовый сигнал
преобразуется резистором в напряжение, а затем подается на
вход. Измеренное напряжение преобразуется регулятором в
значение давление.
Для настройки измерения выполните следующие действия:

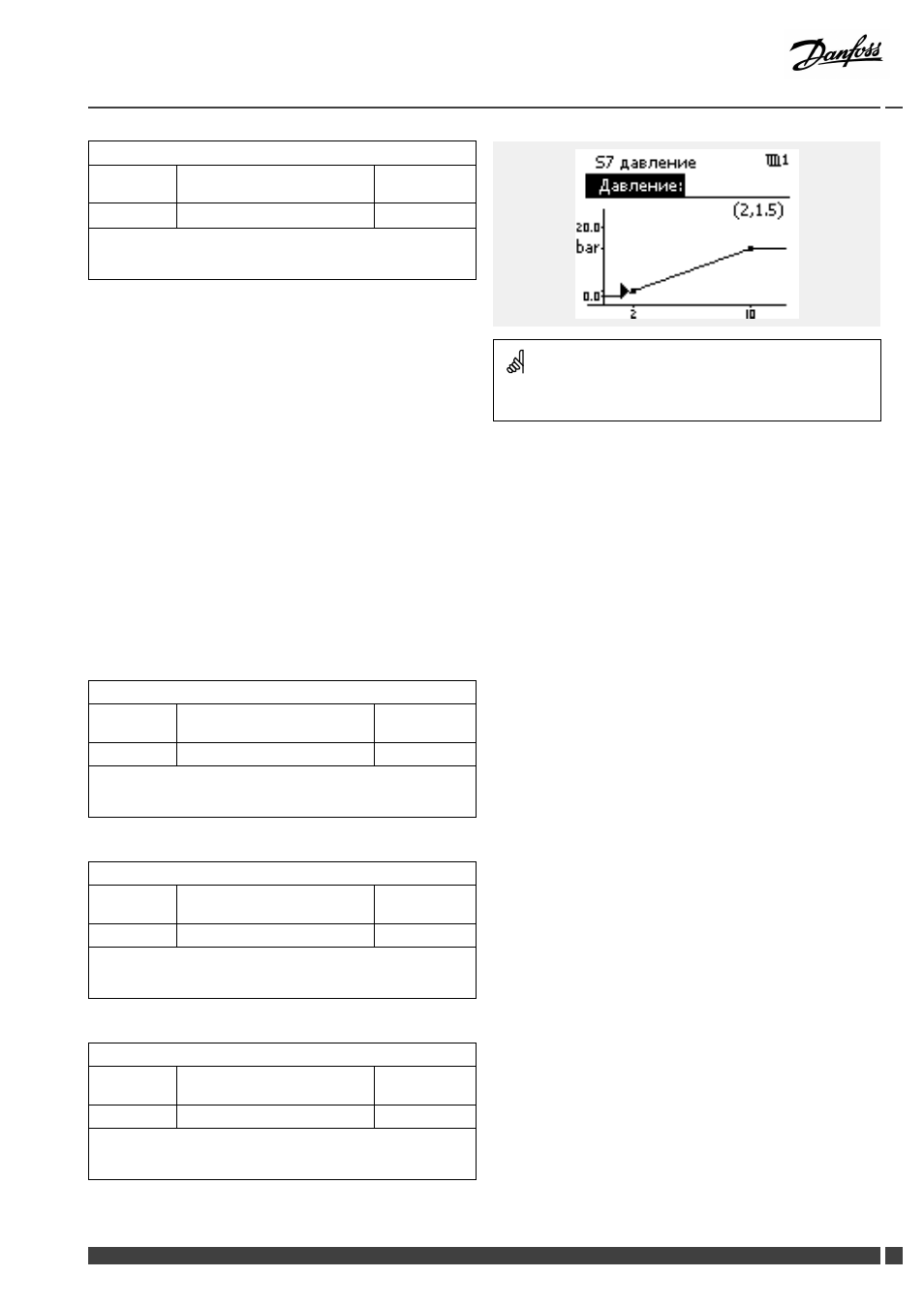

Нажмите диск, чтобы увидеть график, и введите значение для
входного напряжения (2 и 10 вольт) и отображения давления
(в барах).
Давление: 0.0 ... 20.0 бар
Установка постоянного напряжения: 2 В и 10 В
Заводские установки: 2, 1.5 (= 2 В / 1.5 бар) и 10, 13.5 (= 10 В
/ 13.5 бар)
Это означает, что «Давление» равно 1,5 бар при напряжении 2 В
и 13.5 бар при напряжении 10 В.
Как правило, чем больше напряжение, тем выше отображаемое
давление.
Меню со шкалой отображается всегда, независимо от того,
используется ли датчик давления или реле давления.
Авар. сигнал высокого уровня — A376.9
11614
Контур
Диапазон установки
Заводская
установка
1
0.0 ... 6,0
2,3
Аварийный сигнал давления включается, если измеренный сигнал
(см. «Низкое X», «Высокое X», «Низкое Y» и «Высокое Y») превышает
установленное ограничение.
Авар. сигнал низкого уровня — A376.9
11615
Контур
Диапазон установки
Заводская
установка
1
0.0 ... 6.0
0.0
Аварийный сигнал давления включается, если измеренный сигнал
(см. «Низкое X», «Высокое X», «Низкое Y» и «Высокое Y») ниже
установленного ограничения.
Выдержка авар. сигнала — A376.9
11617
Контур
Диапазон установки
Заводская
установка
1
0 ... 240 с
30 с
Аварийный сигнал давления включается, если измеренный сигнал
оставался выше или ниже ограничения более длительное время (в
секундах), чем установленное значение.
