Инструкция
ECL Comfort 310, приложение A376

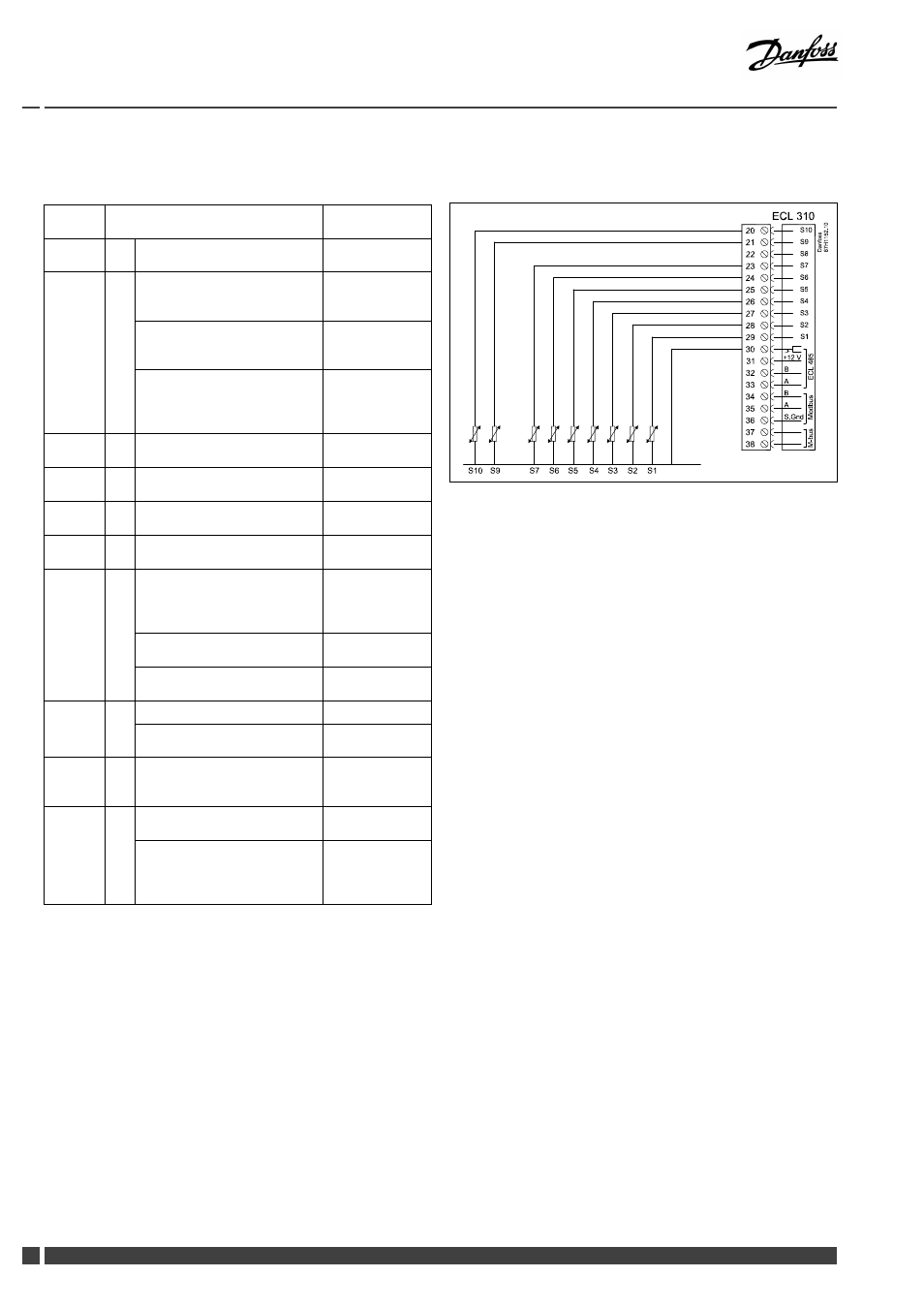

2.5.5 Электрические соединения, датчики температуры Pt 1000 и сигнализаторы
A376:
Клемма Датчик / описание
Тип
(реком.)
29 и 30
S1
Датчик температуры
наружного воздуха*
ESMT
Датчик комнатной
температуры***, контур
отопления 1 (A376.1 / A376.3)
ESM-10
Датчик комнатной
температуры***, контур
отопления 1 / 2 (A376.2)
ESM-10
28 и 30
S2
Датчик температуры
обратки, только для
мониторинга, контур 1
(A376.9)
ESM-11 / ESMB /
ESMC / ESMU
27 и 30
S3
Датчик температуры подачи,
контур отопления 1**
ESM-11 / ESMB /
ESMC / ESMU
26 и 30
S4
Датчик температуры подачи,
контур ГВС 3**
ESM-11 / ESMB /
ESMC / ESMU
25 и 30
S5
Датчик температуры
обратки, контур отопления 1
ESM-11 / ESMB /
ESMC / ESMU
24 и 30
S6
Датчик температуры
обратки, контур ГВС 3
ESM-11 / ESMB /
ESMC / ESMU
Датчик комнатной
температуры***: контур
отопления 2
(A376.1 / A376.3)
ESM-10
Датчик температуры подачи
(A376.2)
ESM-11 / ESMB /
ESMC / ESMU
23 и 30
S7
Сигнал датчика давления,
0–10 В (A376.9)
Реле протока, только в A376.2
22 и 30
S8
Аварийный вход, только в
A376.9
21 и 30
S9
Датчик температуры
подачи**, контур отопления
2
ESM-11 / ESMB /
ESMC / ESMU
Датчик температуры
обратки, контур отопления 2
ESM-11 / ESMB /
ESMC / ESMU
20 и 30
S1
0
Датчик температуры
обратки, только для
мониторинга, контур 2
(A376.9)
ESM-11 / ESMB /
ESMC / ESMU
*
Если датчик температуры наружного воздуха не
подключен или в кабеле произошло короткое замыкание,
регулятор считает температуру наружного воздуха
равной 0 (нулю) °C. Датчик температуры наружного
воздуха используется для обоих контуров отопления.
**
Для правильного функционирования системы датчик
температуры подачи должен быть всегда подключен. Если
датчик не подключен, или в кабеле произошло короткое
замыкание, регулирующий клапан с электроприводом
закрывается (функция безопасности).
***
Только для подключения датчика комнатной температуры.
Сигнал комнатной температуры может также подаваться
блоком дистанционного управления (ЕСА 30 / 31). См.
«Электрические соединения, ECA 30 / 31».
Установленная на заводе перемычка:
30 с общей клеммой.
