Инструкция
ECL Comfort 310, приложение A376

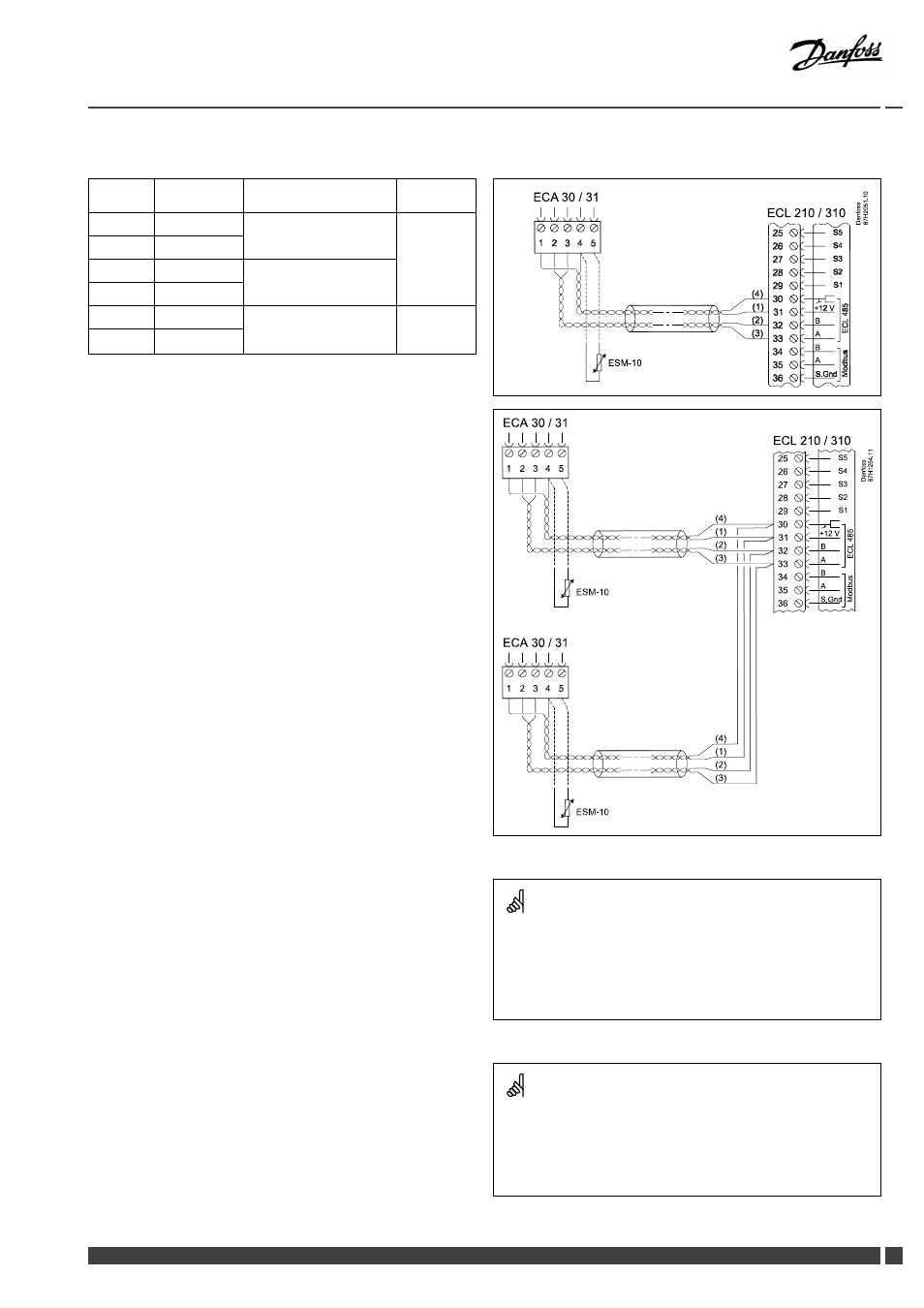

2.5.6 Электрические соединения, ECA 30 / 31
Клемма
ECL
Клемма ECA
30 / 31
Описание
Тип
(реком.)
30
4
31
1
Витая пара
32
2
33
3
Витая пара
Кабель: 2 x
витая пара
4
5
Внешний датчик
комнатной
температуры*
ESM-10
* После подключения внешнего датчика комнатной
температуры необходимо повторно подать питание на ECA
30 / 31.
Связь с ECA 30 / 31 устанавливается в регуляторе ECL Comfort в
параметре «Адрес ECA».
Соответствующие настройки выполняются для ECA 30 /31.
После настройки приложения, ECA 30 / 31 готов через 2-5 мин.
Строка состояния отображается в ECA 30 / 31.
ECL 210 / 310
ECA 30 / 31
A
A
B
B
D
a
n
fo
s
s
8
7
H
2
0
5
1
.1
0
ESM-10
Информационное сообщение ECA:
«Приложение требует более нового ECA»:
Программное обеспечение вашего ECA не соответствует
программному обеспечению вашего регулятора ECL Comfort.
Свяжитесь с местным представителем компании Danfoss.
Некоторые приложения не содержат функций, имеющих
отношение к фактической комнатной температуре.
Подключенные блоки ECA 30 / 31 будут функционировать только
дистанционно.
