Инструкция по эксплуатации Danfoss ECL Comfort 310, приложение A376
Страница 17
Инструкция
ECL Comfort 310, приложение A376

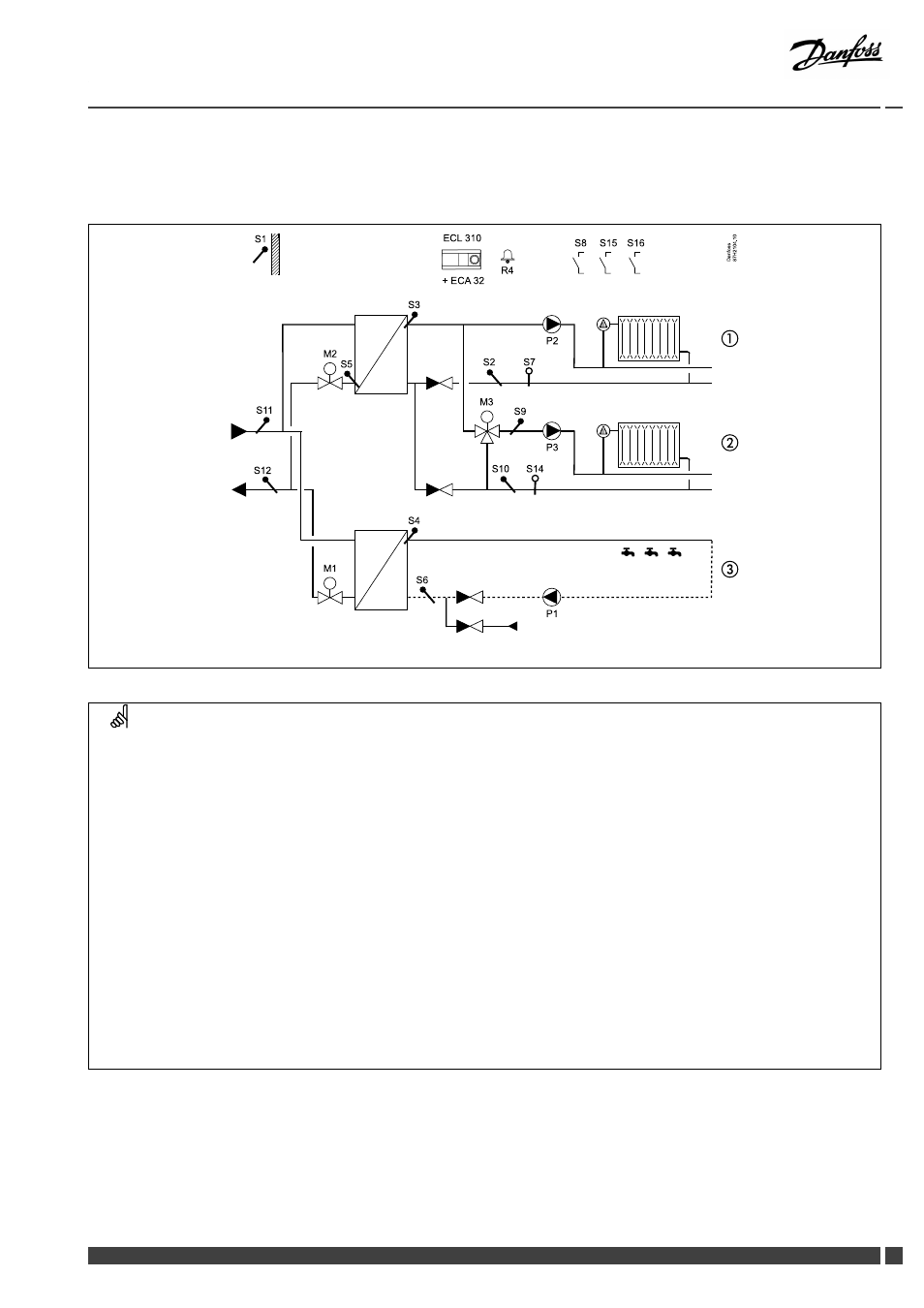

A376.9, пример б:
Независимое подключение систем отопления и ГВС к датчикам давления и аварийному входу (обычно при централизованном
теплоснабжении): Контур отопления 2 подключен как часть контура отопления 1. Контур отопления 2 также может быть
контуром напольного отопления.
S 1
D
a
n
fo
s
s
8
7
H
2
1
0
4
.1
0
ECL 310
R4
S 3
S 5
P 2
M2
P 3
M3
P 1
S 9
S10
M1
S 4
S 6
+ ECA 32
S15
S 8
S16
S14
S 7
S 2
S 11
S12
①
②
③
Специальные настройки для приложения A376.3, пример б:
Навигация:
Номер ID:
Рекомендуемая настройка:
Контур 1 должен быть способным принимать тепловую нагрузку с контура 2:
МЕНЮ (MENU) \ Настройки (Settings) \ Приложение (Application):
«Смещение»
11017
3 K*
Контур 2 должен быть способным подавать тепловую нагрузку на контур 1:
МЕНЮ (MENU) \ Настройки (Settings) \ Приложение (Application):
«Передать треб. Т»
12500
ВКЛ
Контур 3 не должен подавать тепловую нагрузку на контур 1:
МЕНЮ (MENU) \ Настройки (Settings) \ Приложение (Application):
«Передать треб. Т»
13500
ВЫКЛ
* Данное значение добавляется к значению тепловой нагрузки с контура 2
Danfoss District Energy
VI.GU.B1.50
DEN-SMT/DK
17
