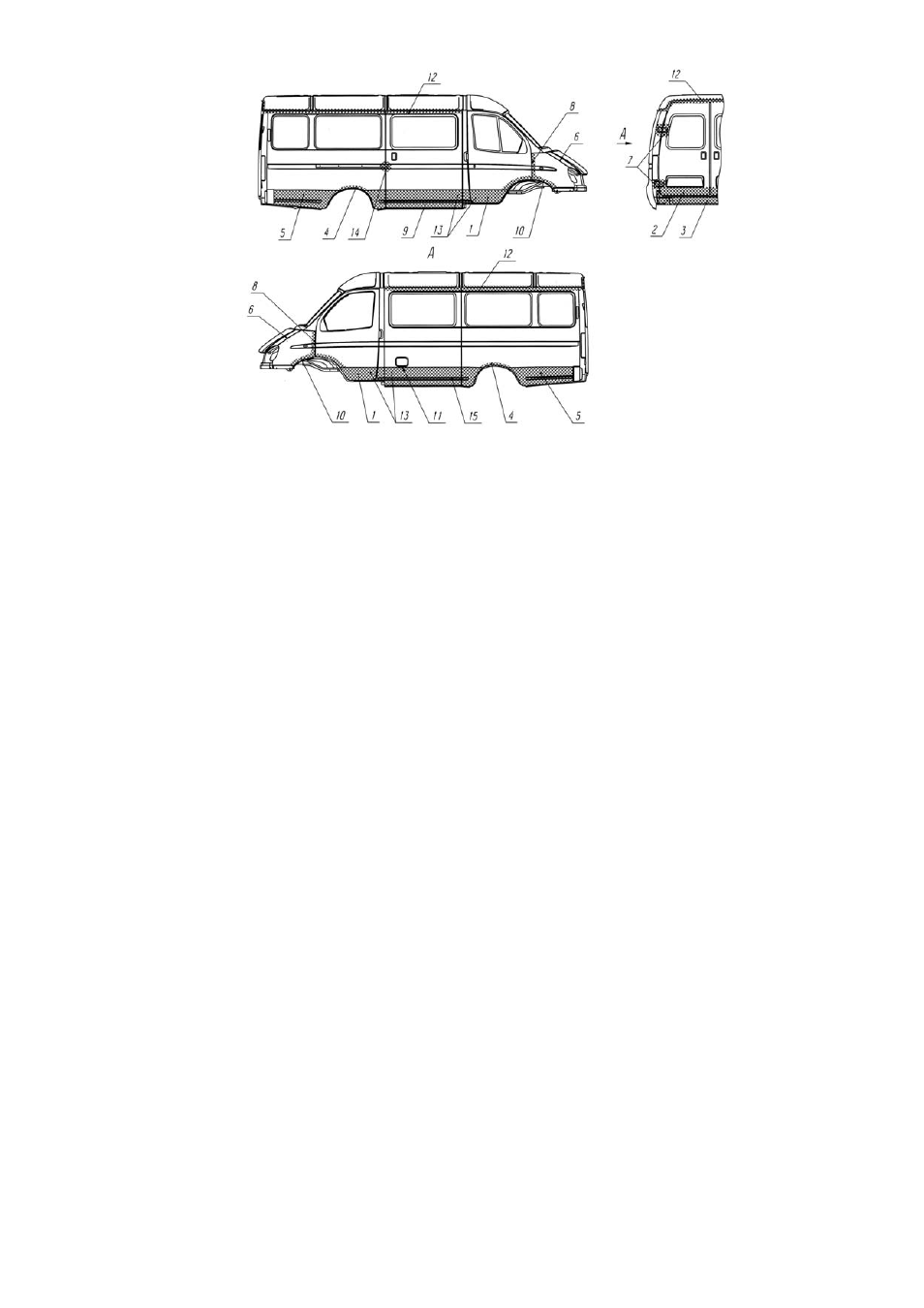

Рис. 9.14. Схема зон дополнительной антикоррозионной обработки
скрытых полостей кузова (кабины):
1 - полости передних дверей; 2 - полости задних дверей; 3 - полости порогов пола; 4 - по-
верхности между задними крыльями и брызговиком колес; 5 - полость задних лонжеро-
нов; 6 - полость капота по периметру; 7 - зона петель задних дверей; 8 - зона петель пе-
редних дверей; 9 - зона нижней направляющей сдвижной двери; 10 - зона сопряжения пе-
редних крыльев с брызговиком; 11 – проем отверстия лючка бензобака по периметру; 12 –
соединение крыши и боковины по периметру; 13 – закрытые полости подножек; 14 – зона
передней точки крепления средней направляющей сдвижной двери; 15 – полость среднего
лонжерона
