8.6. Приборы освещения и световой сигнализации
Внимание! Рассеиватели блок-фар (кроме фар с маркировкой на рассеи-
вателе «/\L» выполнены из пластмассы. Поэтому недопустима их очистка от
пыли и грязи с использованием различных топлив, других активных веществ и
жидкостей, а также сухая протирка щетками и ветошью.
Загрязнение необходимо удалять только с обильным поливом этих изделий
струей воды.
При определенных неблагоприятных погодных условиях в блок-фарах на
внутренней стороне рассеивателя могут появляться «капельки воды» (конден-
сат), которые должны исчезать с возрастающей температурой при включен-
ном состоянии фар или при движении автомобиля со скоростью 90-120 км/ч
ориентировочно через 100 км пути. Конденсат внутри фары не является не-
достатком качества и не влияет на мощность света.
Головные фары. Для замены ламп ближнего света и габаритного огня в
блок-фаре необходимо снять резиновую крышку 3 (рис. 8.3).
Для замены лампы дальнего света необходимо снять резиновую крышку 5.
Для замены лампы указателя поворота — вывернуть колодку 1.
Ручкой 2 регулируется направление пучка света в горизонтальной плоско-
сти. Регулировка направления пучка света в вертикальной плоскости осуществ-
ляется через гнездо 4 специальным шестигранным ключом или крестовой от-
верткой.

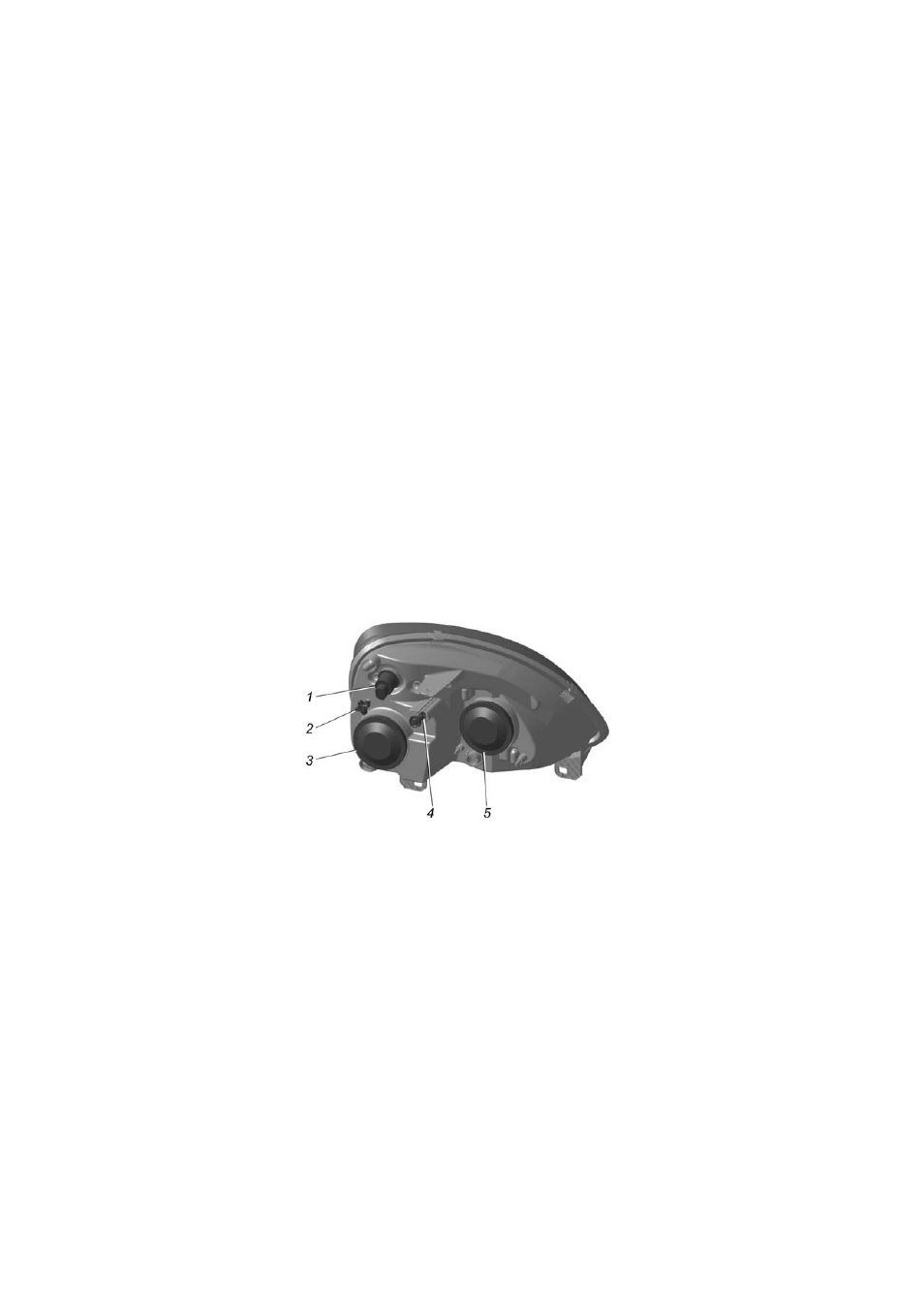

Рис. 8.3. Блок-фара:
1 – колодка; 2 – ручка регулировки пучка света в горизонтальной плоскости; 3 и 5 – крышки;
4 – гнездо для регулировки пучка света в вертикальной плоскости
Для замены лампы дальнего света необходимо снять резиновую крышку 5.
Для замены лампы указателя поворота — вывернуть колодку 1.
Ручкой 2 регулируется направление пучка света в горизонтальной плоско-
сти. Регулировка направления пучка света в вертикальной плоскости осуществ-
ляется через гнездо 4 специальным шестигранным ключом или крестовой от-
верткой.
Дополнительная регулировка ближнего света в вертикальной плоскости в
зависимости от загрузки автомобиля осуществляется из салона с помощью ма-
ховичка блока управления корректора фар.
На ненагруженном автомобиле цифру «0» на маховичке необходимо со-
вместить с меткой «●»на корпусе блока управления корректором.
