Страница 22
Расположение органов управления автомобиля показано на рис. 5.1.
1 – маховичок блока управления корректором фар в зависимости от за-
грузки автомобиля (см. подраздел 8.6).
2, 3, 9, 11 и 13 – заглушки.
4 - боковые вентиляционные решетки.
5 – рычаг переключателя указателей поворота, света фар и звукового
сигнала
1)
. Рычаг имеет шесть фиксированных положений - I, II, III, IV, V и VI и
четыре нефиксированных положения «А» (рис. 5.2 и 5.3).
Если рычаг переключателя находится в положении I, а ручка 28 централь-
ного переключателя света в положении II, то горит ближний свет фар. При пе-
ремещении рычага в положение II – горит дальний свет фар и загорается сигна-
лизатор синего цвета. При неоднократном перемещении рычага переключателя
из положения I на себя вдоль рулевой колонки (положение нефиксируемое)
происходит сигнализация дальним светом фар, При нажатии на кнопку рычага
(из любого его положения) вдоль оси включается звуковой сигнал
1)
(без фикса-
ции) – см. рис. 5.2.

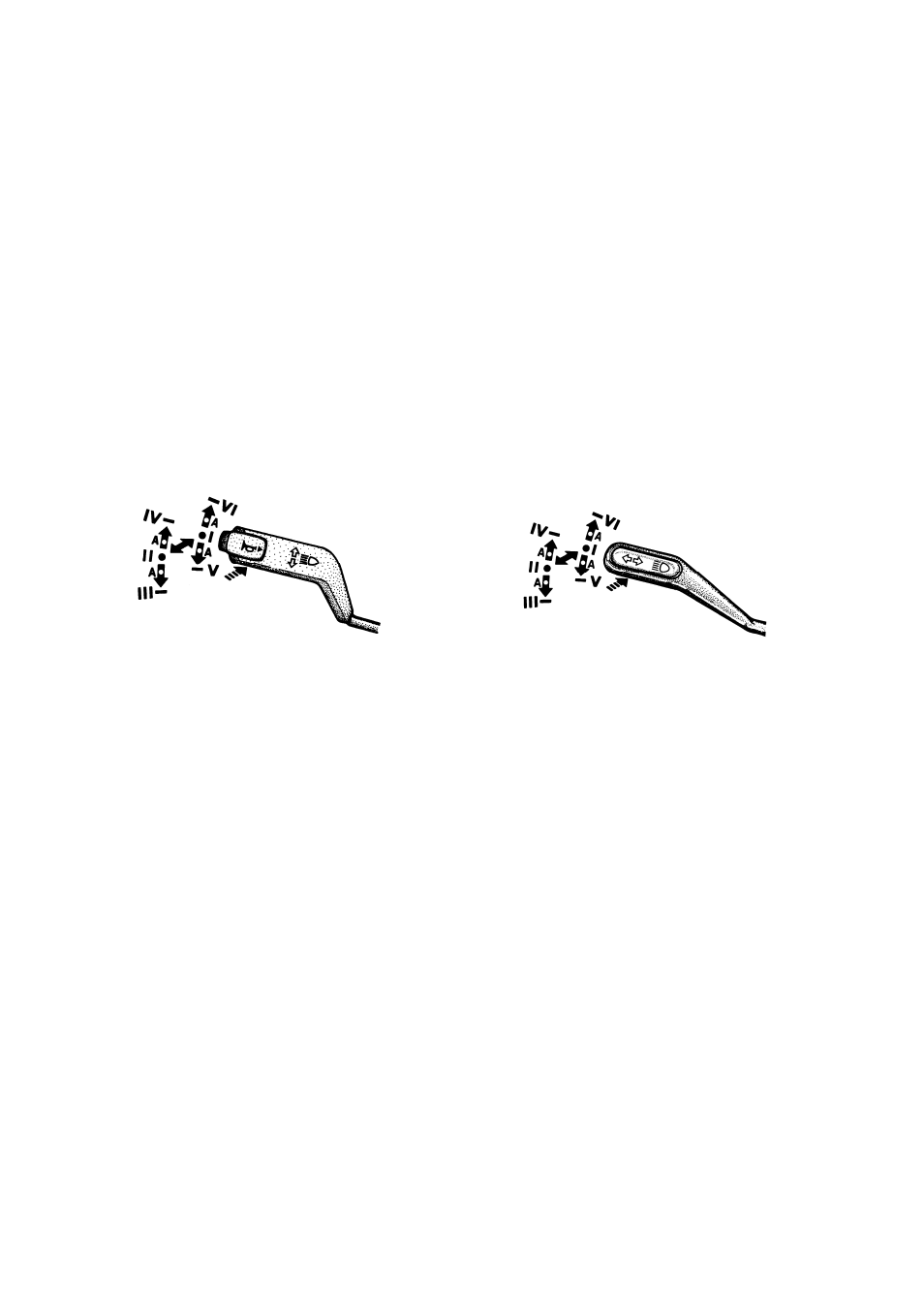

Рис. 5.2. Положения рычага
переключателя указателей поворота
и света фар (со звуковым сигналом)
Рис. 5.3. Положения рычага
переключателя указателей поворота
и света фар (без звукового сигнала)
При перемещении рычага из положения I или II вверх в положение VI или
IV (правый поворот) или вниз в
положение V или III (левый поворот) включа-
ются указатели поворота и на комбинации приборов загорается зеленый ми-
гающий сигнализатор.
Переключатель имеет автоматическое устройство для возвращения рычага
в положение I или II после окончания поворота. Для кратковременного вклю-
чения указателей поворота рычаг переключателя необходимо перевести в соот-
ветствующее нефиксированное положение «А». При отпускании рычаг возвра-
щается в положение I или II.
6 – выключатель зажигания, стартера и противоугонного устройства.
При положении ключа (рис. 5.4):
0 – все выключено, ключ не вынимается, противоугонное устройство не
включено;
____________
1)
На части автомобилей звуковой сигнал включается переключателем стеклоочистителя и
стеклоомывателя.
