Для очистки пепельницы откройте ее (потянув на себя), нажмите вверх на
пружинный ограничитель и выньте пепельницу из гнезда. Для установки пе-
пельницы на место необходимо приподнять пружинный ограничитель.
21 – рычаг переключения передач раздаточной коробки (для автомоби-
лей типа 4x4). Схема включения блокировки межосевого дифференциала, пере-
ключения передач раздаточной коробки и коробки передач показана на рис. 5.9.

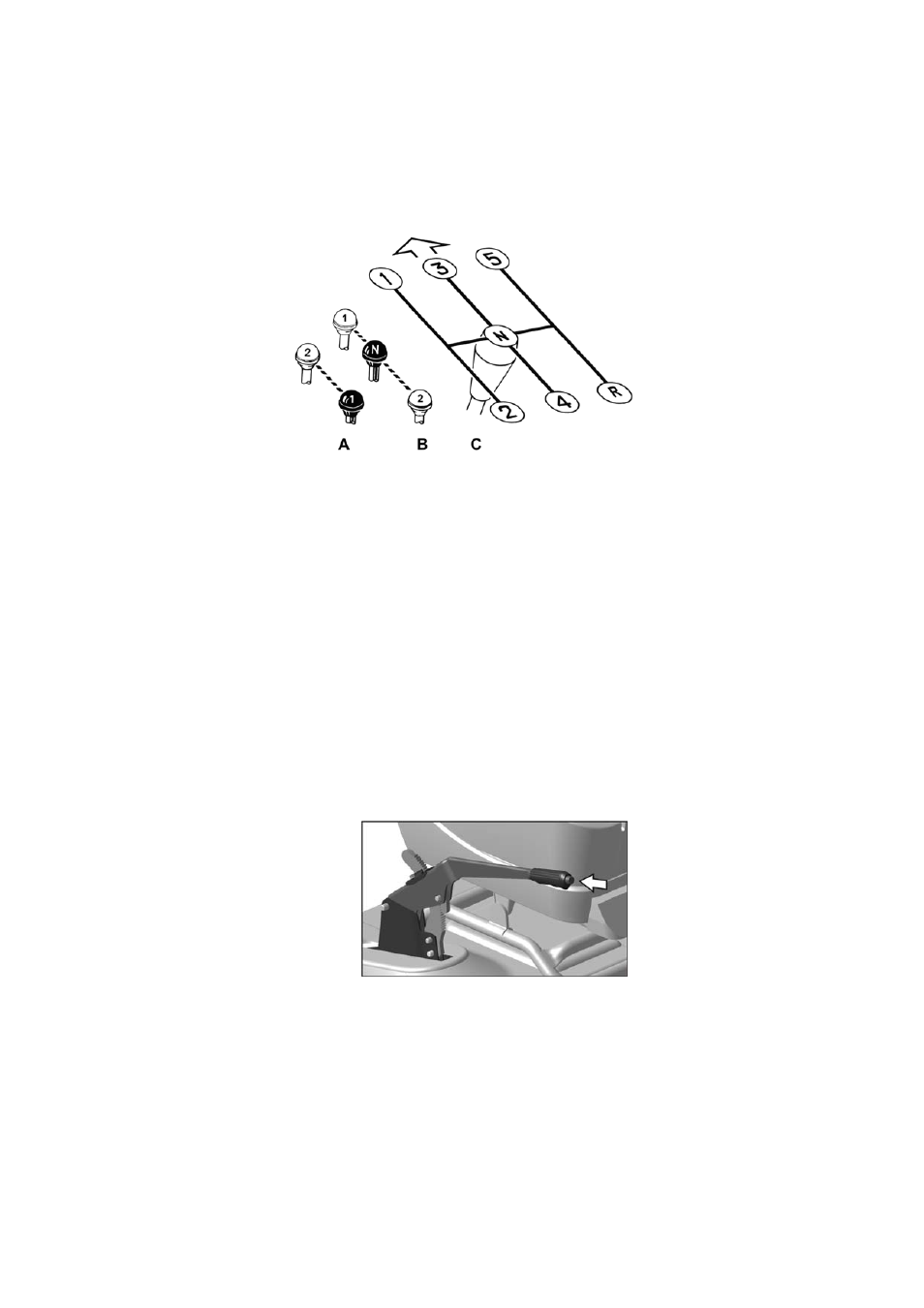

Рис. 5.9. Схема положения рычагов:
А – включения блокировки дифференциала раздаточной
1)
коробки (1 – выключена, 2 – вклю-
чена); В – переключения передач раздаточной
1)
коробки (1 – низшая передача, 2 – высшая
передача); С – переключения передач в коробке передач.
22 – розетка для подключения внешних потребителей (вилка переносной
лампы, зарядное устройство и др.).
23 – рычаг включения блокировки межосевого дифференциала разда-
точной коробки (для автомобилей типа 4x4). Схема включения см. рис. 5.9.
24 – рычаг стояночного тормоза. Для затормаживания автомобиля необ-
ходимо потянуть рычаг (рис. 5.10) вверх; при этом, если включено зажигание,
на комбинации приборов загорается прерывистым светом сигнализатор. Для
возвращения рычага в исходное положение необходимо нажать кнопку на тор-
це рукоятки рычага; при растормаживании сигнализатор гаснет.
Рис. 5.10. Рычаг стояночного тормоза
___________
1)
Для автомобилей типа 4x4.
