Инструкция по эксплуатации ООО Автозавод ГАЗ ГАЗ ГАЗель Классик (2010)
Страница 49
9.4. Проверка уровня тормозной жидкости в бачке
главного тормозного цилиндра
Уровень тормозной жидкости в полупрозрачном бачке 2 (рис. 9.5) главного
тормозного цилиндра 1 проверять визуально по меткам на корпусе бачка.
При снятой крышке 5 и новых накладках тормозных колодок уровень жид-
кости должен быть на метке МАХ. Если гидропривод тормозов исправен, то
понижение уровня жидкости в бачке связано с износом накладок колодок тор-
мозных механизмов. Понижение уровня жидкости до метки MIN косвенно сви-
детельствует о предельном износе накладок. В этом случае накладки необхо-
димо заменить, при этом доливать жидкость в бачок нет необходимости, так
как при установке новых накладок уровень жидкости в бачке поднимется до
нормального.

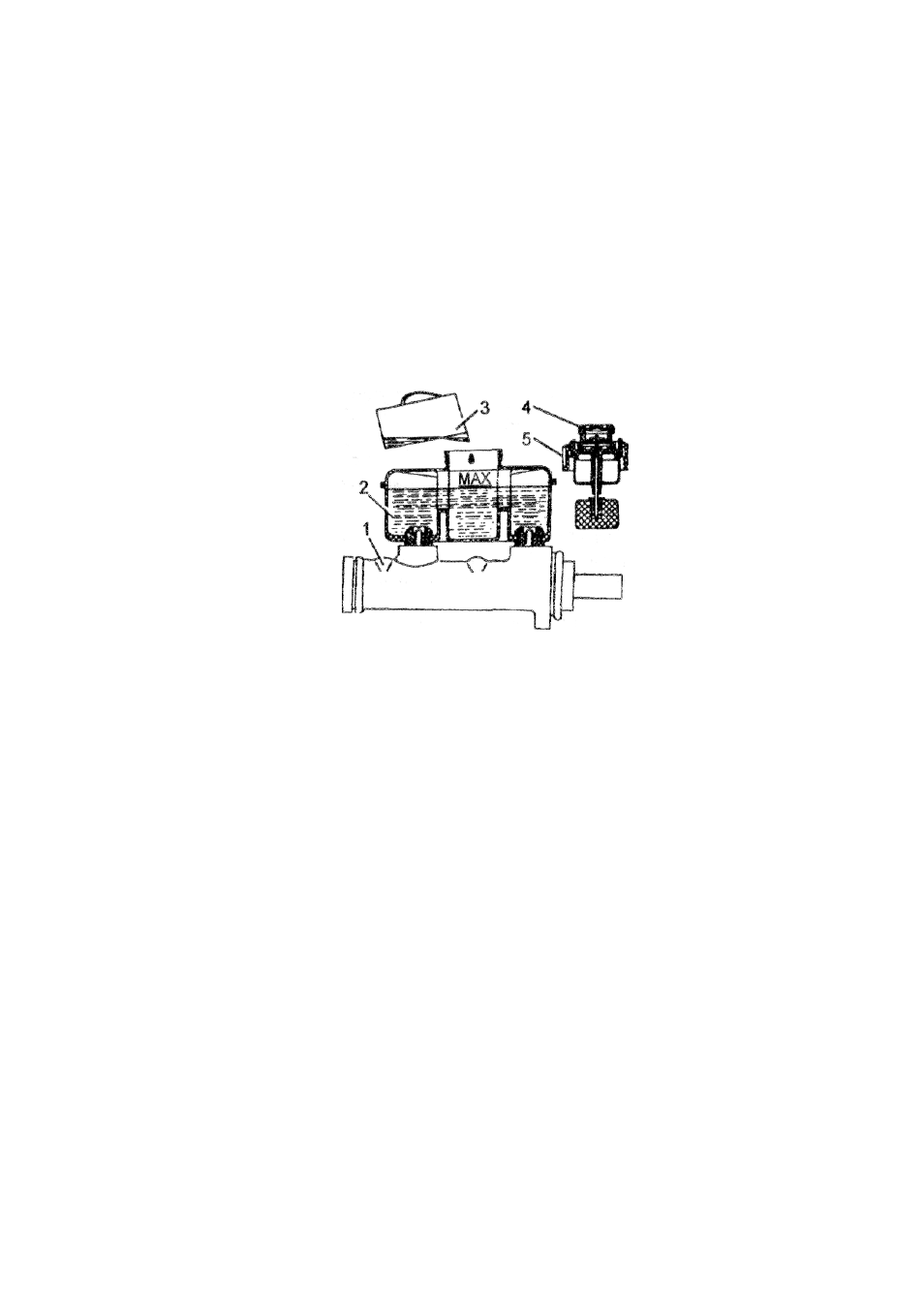

Рис. 9.5. Проверка уровня тормозной жидкости в бачке главного
тормозного цилиндра:
1 – главный тормозной цилиндр; 2 – бачок; 3 – емкость;
4 – колпачок; 5 – крышка бачка с датчиком
Сигнализатор аварийного падения уровня тормозной жидкости загорается,
когда уровень жидкости в бачке понизится ниже метки MIN, что при новых или
частично изношенных накладках тормозных механизмов говорит о потере гер-
метичности системы и об утечке жидкости. Доливку жидкости в этом случае
необходимо производить только после восстановления герметичности системы.
При проверке уровня жидкости в бачке необходимо также проверить рабо-
ту датчика аварийного падения уровня тормозной жидкости. Для этого необхо-
димо при включенном зажигании нажать сверху на центральную часть защит-
ного колпачка 4. При этом на комбинации приборов должен загореться сигна-
лизатор.
