Инструкция по эксплуатации ООО Автозавод ГАЗ ГАЗ ГАЗель Классик (2010)
Страница 51
мобиля плотность электролита должна быть скорректирована (см. инструкцию
по эксплуатации аккумуляторных батарей).
При длительной стоянке автомобиля отсоединить батарею от корпуса ав-
томобиля для обеспечения пожарной безопасности.
9.7. Проверка уровня масла в бачке системы гидроусилителя руля (для ав-
томобилей с ГУР)
Бачок системы гидроусилителя руля установлен под капотом на крон-
штейне, закреплённом на усилителе кожуха левой фары.
Уровень масла в бачке должен быть между метками МАХ и MIN, нанесён-
ными на корпусе бачка.

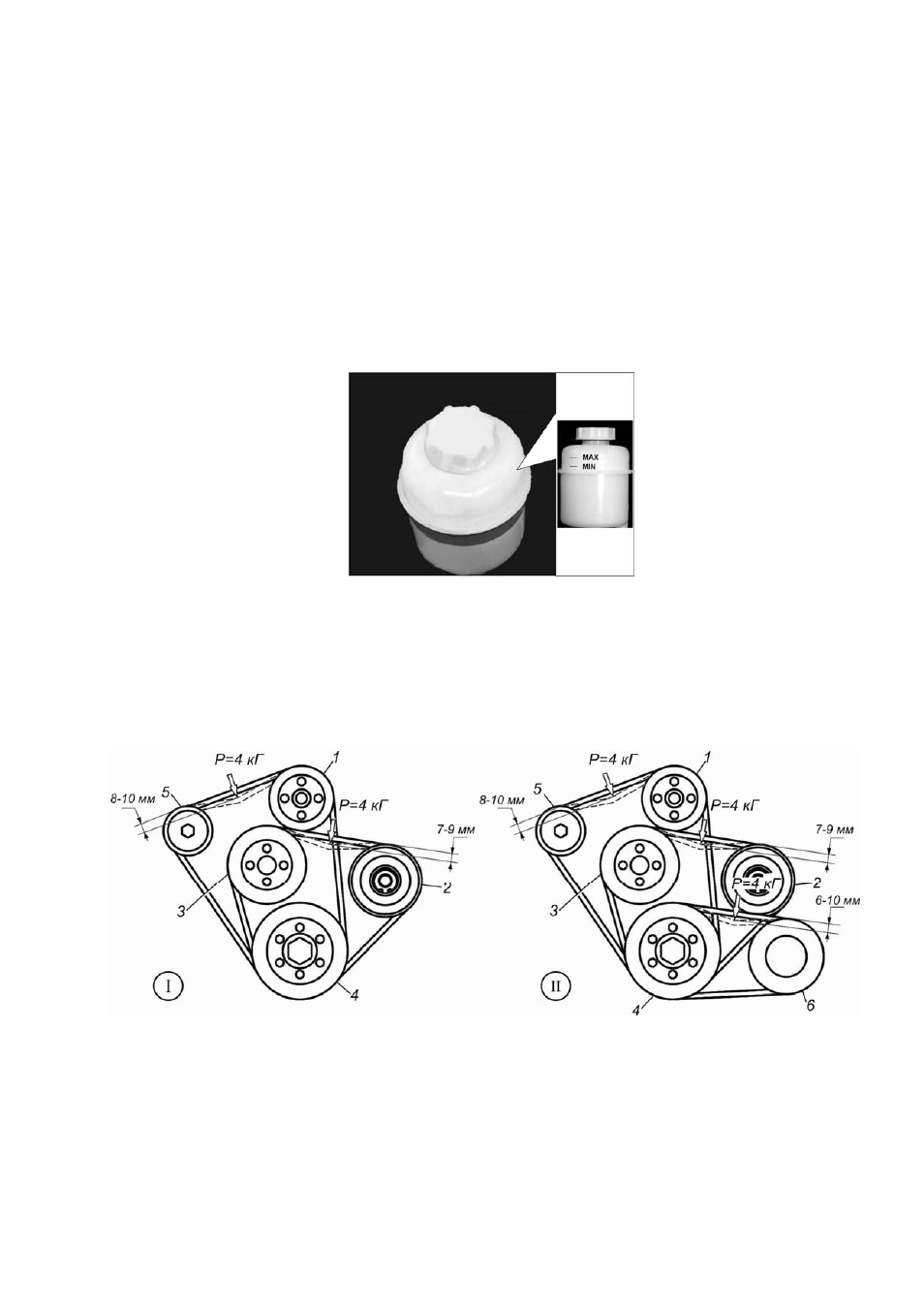

Рис. 9.8. Проверка уровня масла в бачке системы ГУР
9.8. Натяжение ремней привода агрегатов
Натяжение ремня привода вентилятора производится изменением положе-
ния шкива 2 (рис. 9.9) натяжного ролика.
Рис. 9.9. Схема натяжения ремней привода агрегатов:
I – для автомобилей без гидроусилителя руля; II – для автомобилей с гидроусилителем руля;
1 – шкив водяного насоса; 2 – шкив натяжного ролика; 3 – шкив привода вентилятора; 4 –
шкив коленчатого вала; .5 – шкив генератора; 6 – шкив насоса гидроусилителя руля
Контроль натяжения ремня осуществляется пружинным динамометром по
величине прогиба ремня. Ремень натянут правильно, если при нагрузке 4 даН (4
