Страница 41
При полностью загруженном автомобиле с меткой «●» на корпусе блока
управления необходимо совместить:
– цифру «1» на маховичке блока (для автомобилей ГАЗ-3221 и ГАЗ-32217);
– цифру «2» на маховичке блока (для автомобилей с цельнометаллическим
кузовом);
– цифру «3» на маховичке блока (для автомобилей с платформой).
Регулировку фар необходимо производить в следующем порядке:
– проверить давление воздуха в шинах. В случае необходимости довести
его до нормы;
– установить ненагруженный автомобиль на ровную горизонтальную пло-
щадку на расстоянии 10 м от экрана (рис. 8.4);
– совместить цифру «0» на маховичке блока управления корректора фар с
меткой на корпусе блока;
– включить ближний свет;
– отрегулировать световые пучки ручками 2 (рис. 8.3) и через гнездо 4 по-
очередно для каждой фары.
Предупреждение. При установке в фару галогенной лампы запрещается касаться паль-
цами колбы во избежание снижения светового потока или разрушения колбы в процессе экс-
плуатации.

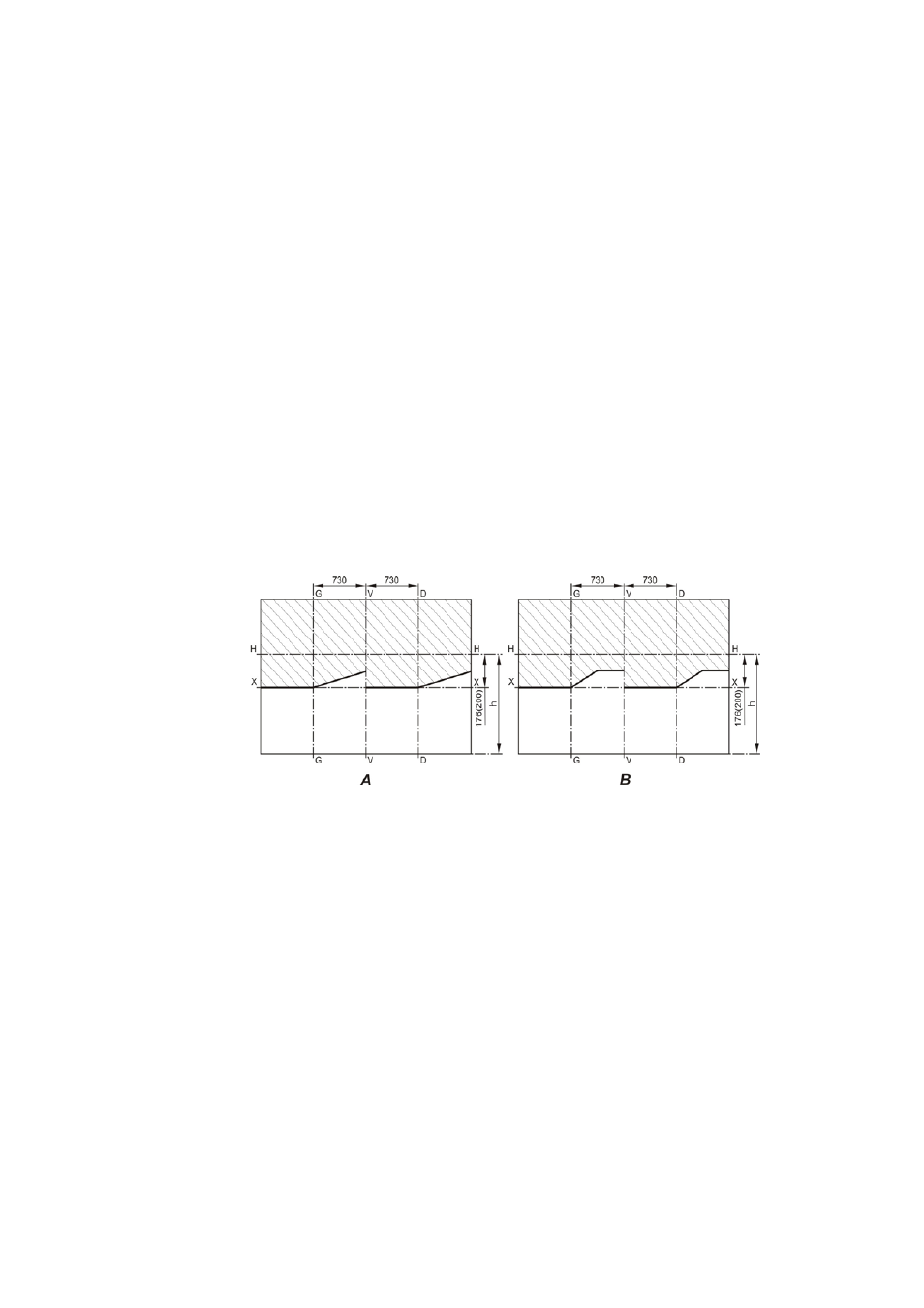

Рис. 8.4. Разметка экрана для регулировки фар:
А - фары с маркировкой «
/\L
» на рассеивателе; В - фары с маркировкой «ОСВАР» на рассеи-
вателе; h - высота центра ближнего света фар на автомобиле; V —V - ось автомобиля.
Размеры в скобках - для полноприводных автомобилей.
У отрегулированных фар горизонтальный участок светотеневой границы
должен совместиться с линией X—X (рис. 8.4А, 8.4В), наклонные участки све-
тотеневой границы должны соответствовать рис. 8.4А (с маркировкой на рас-
сеивателе «/\L» и рис. 8.4В (с маркировкой на рассеивателе «ОСВАР»), а точки
пересечения горизонтального и наклонного участков светотеневой границы – с
линиями G—G и D—D.
Указатели поворота и аварийной сигнализации. На автомобиле уста-
новлен электронный прерыватель указателей поворота и аварийной сигнализа-
ции, обеспечивающий также контроль за исправностью сигнальных ламп.
Если при включении указателей поворота лампа сигнализатора поворота
мигает с двойной частотой, то это указывает на неисправность лампы одного из
указателей поворота с правой или левой стороны автомобиля (отсутствие кон-
такта или перегорание).
