9.5. Проверка уровня тормозной жидкости в бачке главного
цилиндра сцепления
Уровень тормозной жидкости в бачке главного цилиндра сцепления дол-
жен быть ниже верхней кромки бачка на 15-20 мм (рис. 9.6).

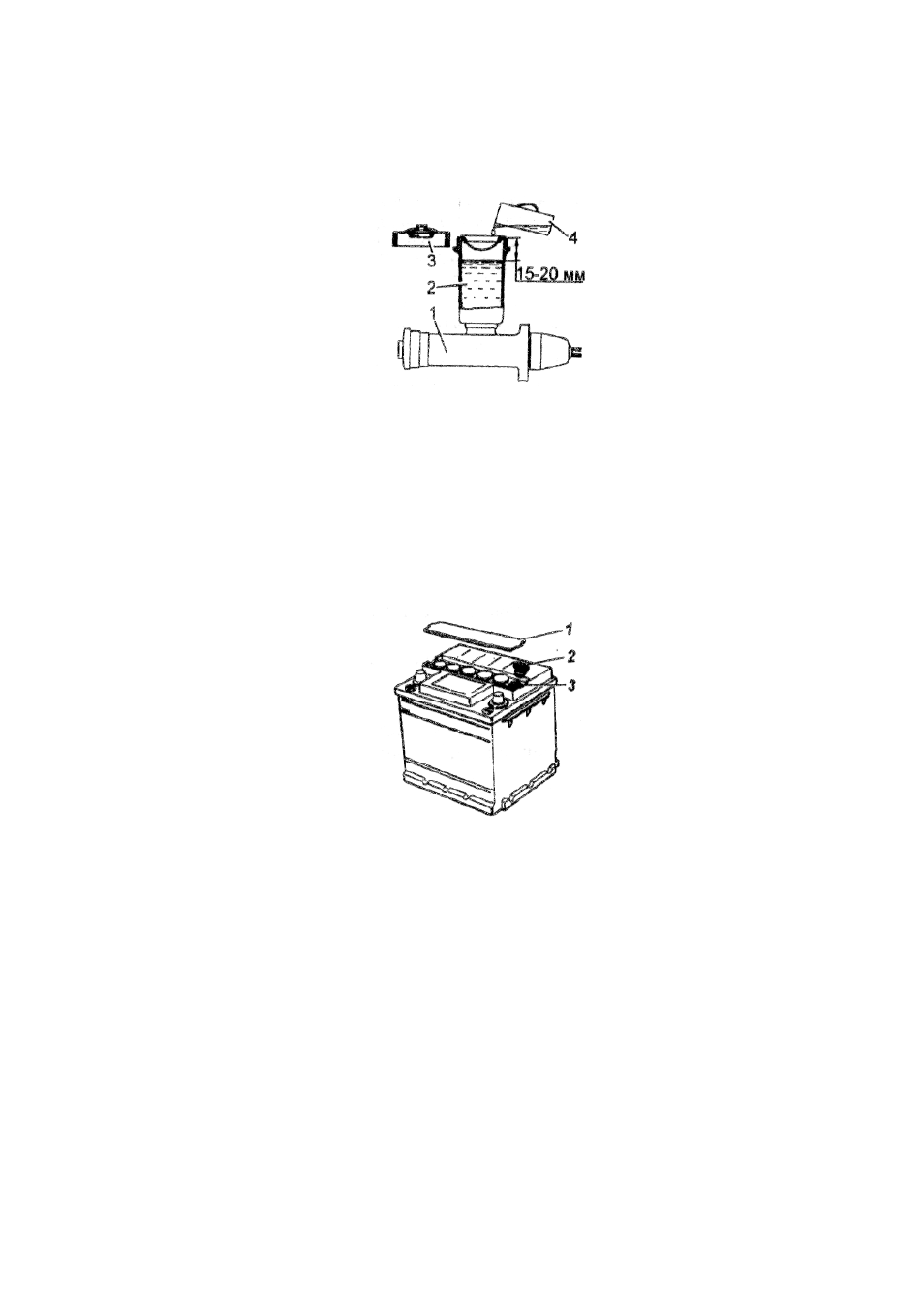

Рис. 9.6. Проверка уровня жидкости в бачке главного цилиндра сцепления:
1 – рабочий цилиндр; 2 – бачок; 3 – крышка; 4 – ёмкость
9.6. Проверка уровня электролита в аккумуляторной батарее
Уровень электролита в аккумуляторной батарее должен быть между мет-
ками MIN и МАХ (рис. 9.7), нанесенными на полупрозрачном корпусе батареи,
а при их отсутствии – по нижнюю кромку заливного отверстия.
Рис. 9.7. Аккумуляторная батарея:
1 – крышка; 2 – пробка; 3 – заливное отверстие
Если уровень электролита ниже нормы, необходимо снять крышку 1, от-
вернуть пробки 2 и через отверстия 3 долить в элементы батареи до нормы дис-
тиллированную воду; затем завернуть пробки 2, предварительно проверив чис-
тоту вентиляционных отверстий в них и установить крышку 1. После этого не-
обходимо протереть наружные поверхности батареи чистой ветошью, смочен-
ной в 10% растворе нашатырного спирта или питьевой соды.
Необходимо постоянно следить за чистотой клемм батареи и зажимов про-
водов, а также за надёжностью их соединений.
При установке батареи на автомобиль необходимо следить за тем, чтобы
провода были соединены в соответствии с указанной на их наконечниках и
клеммах батареи полярностью (положительная клемма больше отрицательной).
Перед установкой на автомобиль батареи заряжаются до плотности
1,25—1,27 г/см
3
. В зависимости от климатического района эксплуатации авто-
