I – включено зажигание, ключ не вынимается;
II – включены зажигание и стартер, ключ не вынимается;
III – зажигание выключено, при вынутом ключе включено противоугонное
устройство.
Для выключения противоугонного устройства вставьте ключ в выключа-
тель зажигания и, слегка покачивая рулевое колесо вправо-влево, поверните
ключ в положение 0.

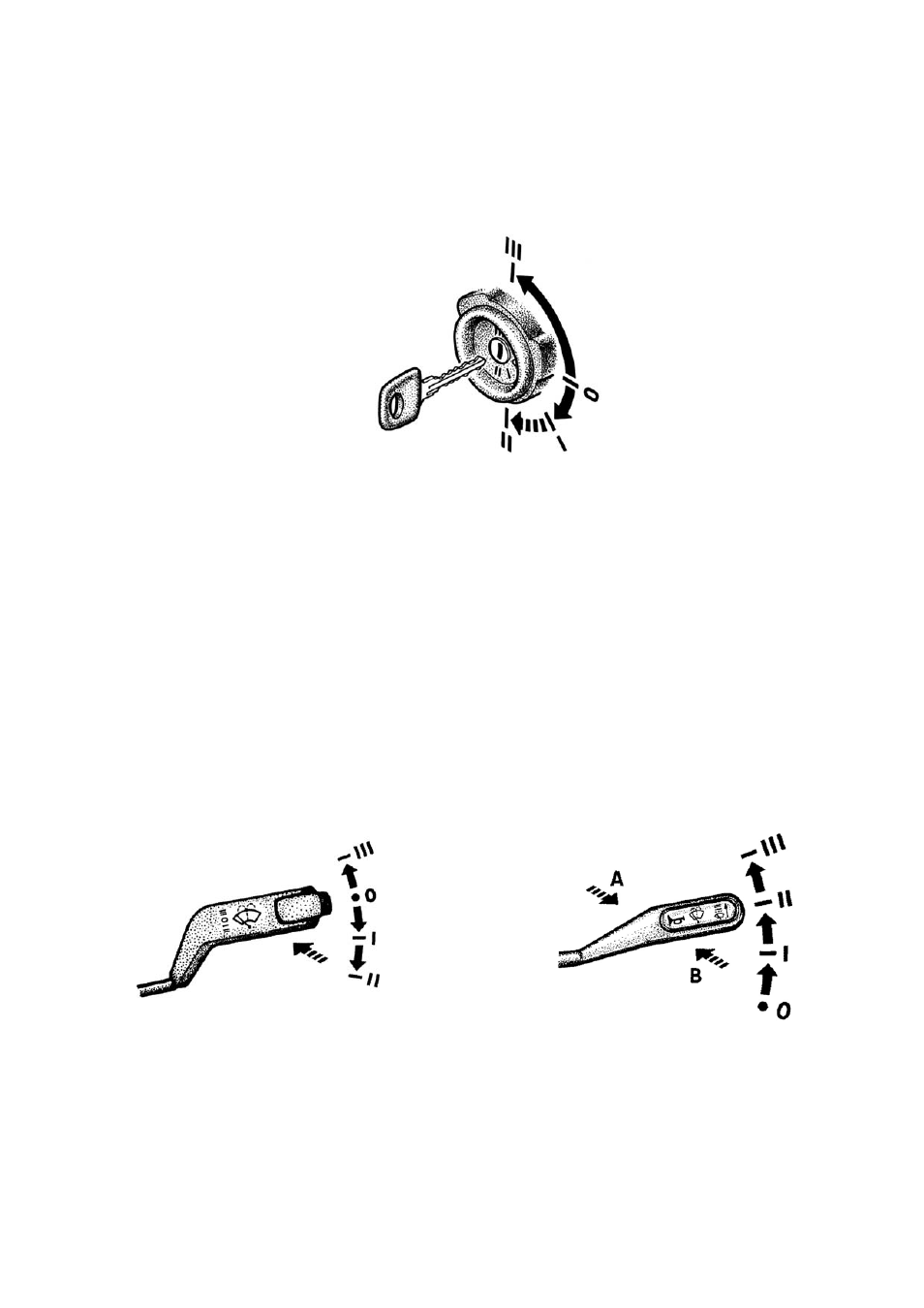

Рис. 5.4. Положения ключа выключателя зажигания, стартера и
противоугонного устройства
7 – рычаг переключателя, стеклоочистителя, стеклоомывателя и зву-
кового сигнала 1) :
При положении рычага (рис. 5.5):
0 – стеклоочиститель выключен;
1 – включена малая скорость стеклоочистителя;
II – включена большая скорость стеклоочистителя;
III – включена прерывистая работа стеклоочистителя.
При положении рычага (рис.5.6):
0 – стеклоочиститель выключен;
I – включена прерывистая работа стеклоочистителя;
II – включена малая скорость стеклоочистителя;
III – включена большая скорость стеклоочистителя.
Рис. 5.5. Положения рычага переклю-
чателя стеклоочистителя и стеклоомы-
вателя (без звукового сигнала) Рис. 5.6. Положения рычага переклю-
чателя стеклоочиститетеля и стекло-
омывателя (со звуковым сигналом)
________
1) На части автомобилей звуковой сигнал включается переключателем указателей поворота и
света фар.
