Страница 48
Уровень масла в раздаточной коробке и в мостах (рис. 9.3) должен быть по
уровень нижней кромки заливного отверстия.

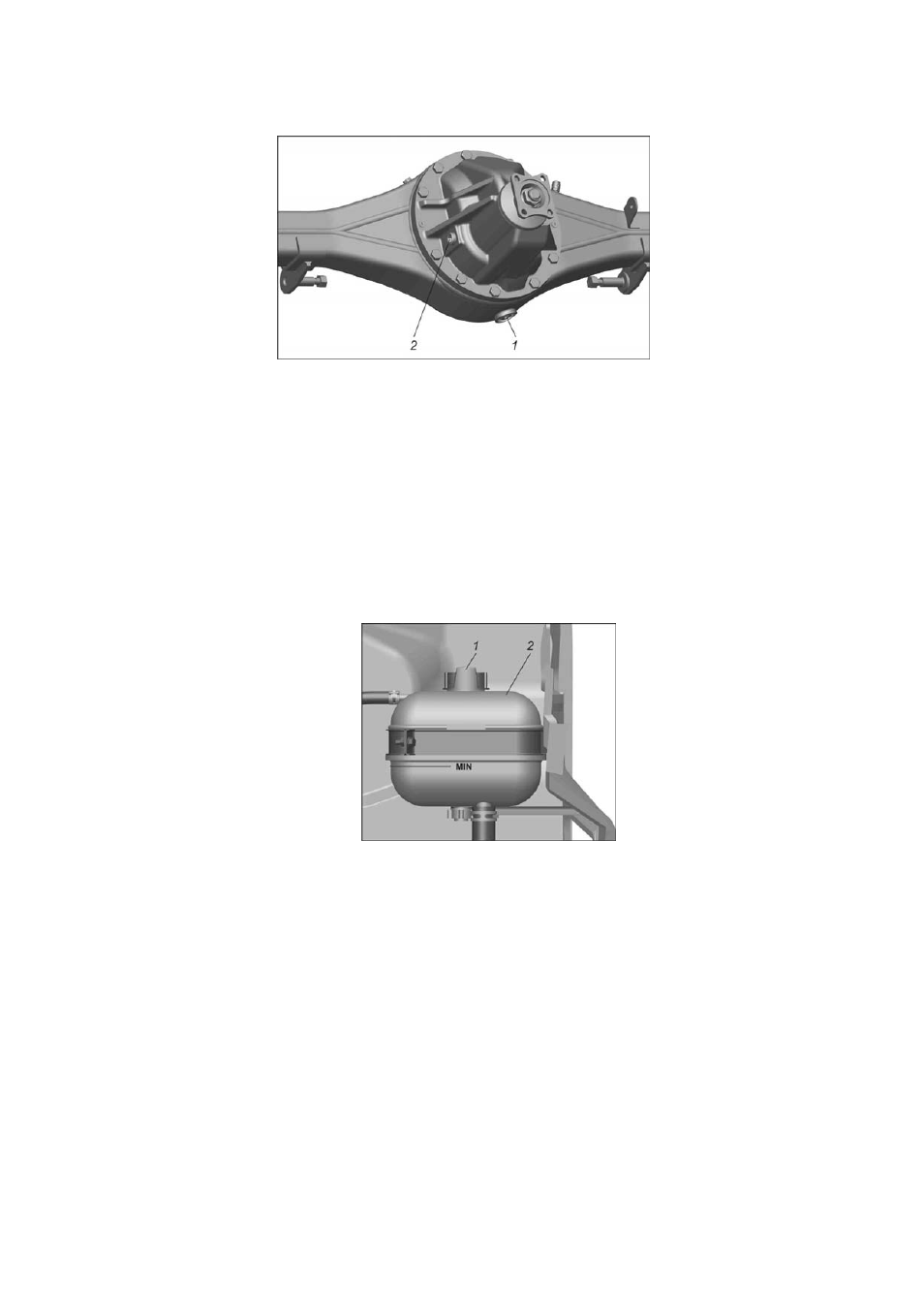

Рис. 9.3. Проверка уровня масла в переднем
(для автомобилей типа 4x4) и в заднем мостах:
1 – пробка сливного отверстия; 2 – пробка заливного отверстия
9.3. Проверка уровня охлаждающей жидкости
Проверку уровня охлаждающей жидкости в расширительном бачке 2 (рис.
9.4) производить только на холодном двигателе.
Уровень жидкости в расширительном бачке должен быть не ниже метки
min и не выше верхней кромки хомута.
Рис. 9.4. Проверка уровня охлаждающей
жидкости в расширительном бачке:
1 – пробка; 2 – бачок
Доливку охлаждающей жидкости производить через отверстие расшири-
тельного бачка, закрываемое пробкой. При частой доливке жидкости необхо-
димо проверить герметичность системы охлаждения.
