89
Прежде чем приступать к техническо-
му обслуживанию электронных эле-
ментов оборудования необходимо
отключить установку от сети.
СЕЧЕНИЕ ПИТАЮЩЕГО КАБЕЛЯ
типа HO5RR-F
Модель
TG..664 GHI, PG..664 GGHI
230 В
3 x 0,75 mm
2
(*) (**)
Модель
TEM..664 GHI
230 В
3 x 1,5 mm
2
(*) (**)
(*) –
штепсельное соединение
(**) –
настенное соединение
ЗАЗЕМЛЕНИЕ
ПОДСОЕДИНЕНИЕ НОВОГО
ПИТАЮЩЕГО КАБЕЛЯ

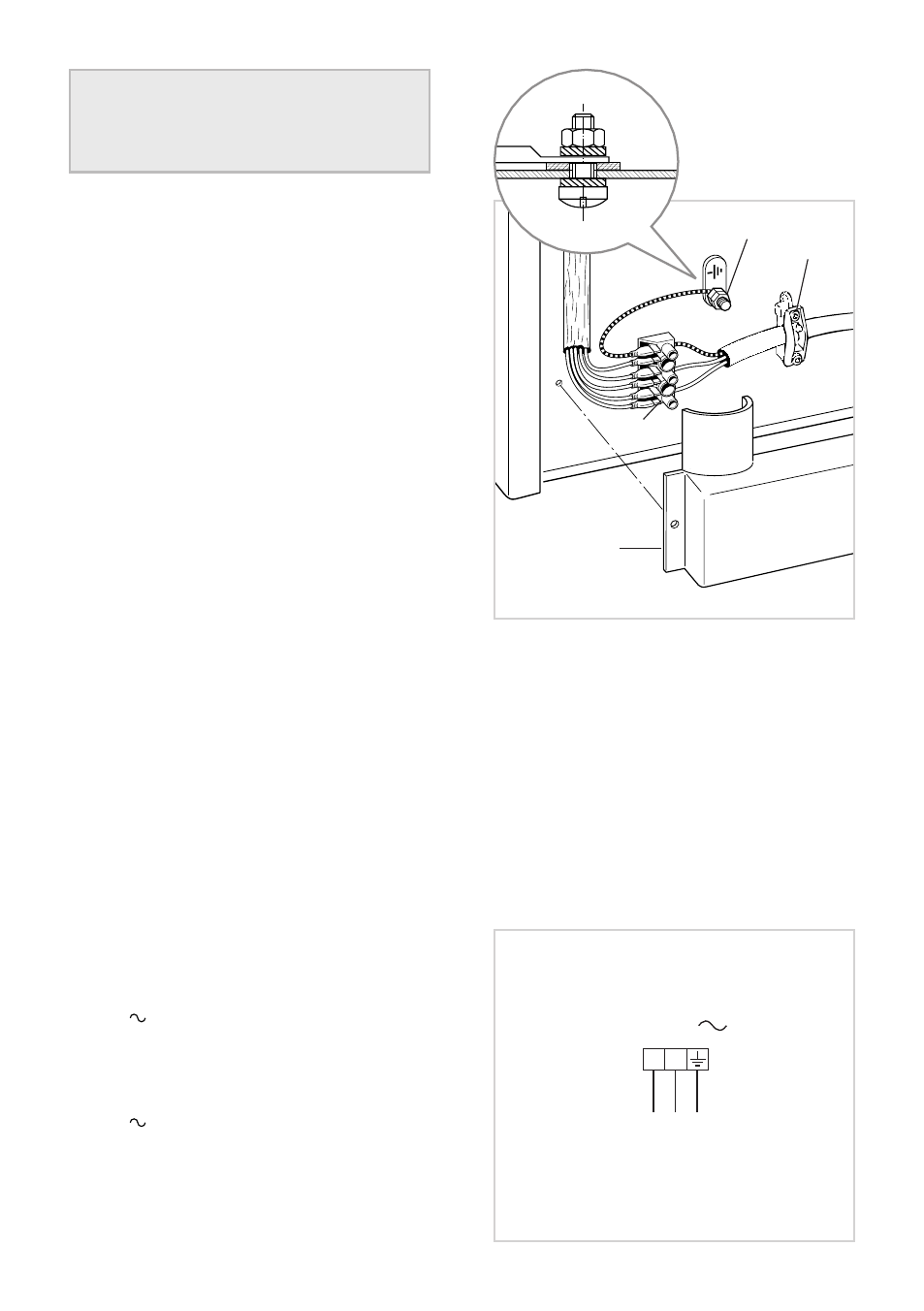

Для подсоединения питающего кабеля к
плите необходимо следующее:
– Открутите винты, фиксирующие защит-
ную пластину А на задней стороне плиты
(Рис. 9.1).
– Вставьте в держатель D питающий кабель
с сечением согласно указаниям, данным в
главе «Сечение питающего кабеля».
– Подсоедините провода к клеммной пане-
ли В, как показано на рисунке 9.2:
– Подсоедините провода к клеммной пане-
ли В, как показано на рисунке 9.2, или
фазовый провод к клеммной панели В, а
заземляющий провод – к клемме PE (Рис.
9.1).
– П р от я н и те п и та ю щ и й к а бел ь и
зафик¬сируйте его с помощью специаль-
ного держателя D.
– Установите на прежнее место предохра-
нительную пластину А.
Рис. 9.2
Рис. 9.1
B
PE
D
A
230 V
PE
N
L
1
(L
2
)
