Замена форсунок духовки и гриля – Инструкция по эксплуатации DeLonghi TGX 664GHI
Страница 85
85
ЗАМЕНА ФОРСУНОК ДУХОВКИ И
ГРИЛЯ
В случае если форсунки не включены
в комплект поставки, Вы можете приоб-
рести их в ближайшем сервис-центре.
Для получения информации о диаметре
форсунок смотрите «Таблицу по замене
форсунок».
Замена осуществляется в следующем
порядке:
а) горелка в духовке
– Приподнимите и демонтируйте панель на
основании духовки.
– Открутите винт, фиксирующий горелку
(Рис. 8.7).
– Снимите горелку, как показано на Рис.
8.8, и расположите ее внутри духовки,
не снимая. Будьте очень осторожны: не
повредите лампочку предохранительного
клапана и свечу зажигания (на моделях,
оснащенных функцией электрического
зажигания).
– С помощью торцового ключа на 7 мм
замените форсунку (как показано стре-
лочкой на Рис. 8.8) согласно информа-
ции, представленной в «Таблице с дан-
ными о форсунках» и установите в преж-
нее положение горелку, выполняя все
операции в обратном порядке.

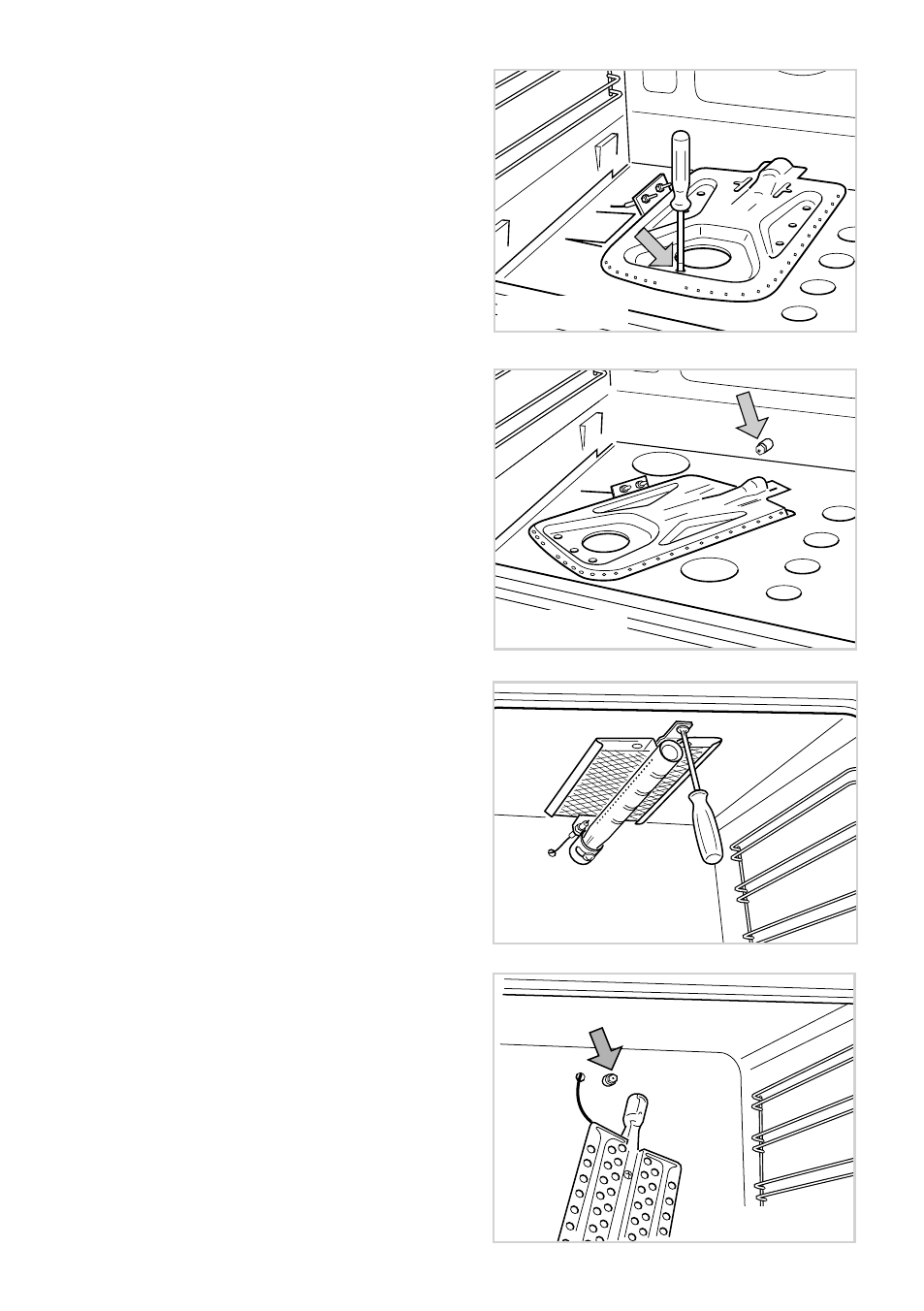

Рис. 8.7
Рис. 8.8
Рис. 8.9
Рис. 8.10
б) горелка гриля
– Снимите горелку, предварительно
откру¬тив винт в передней части (Рис.
8.9).
Аккуратно подвесьте горелку, как пока-
зано на Рис. 8.10.
Будьте очень осторожны: не повредите
провод электрического розжига и инди-
катор предохранительного клапана.
– С помощью торцового ключа на 7 мм
замените форсунку (как показано
стре¬лочкой на Рис. 8.10).
– Замените горелку, выполнив все
опера¬ции в обратном порядке.
