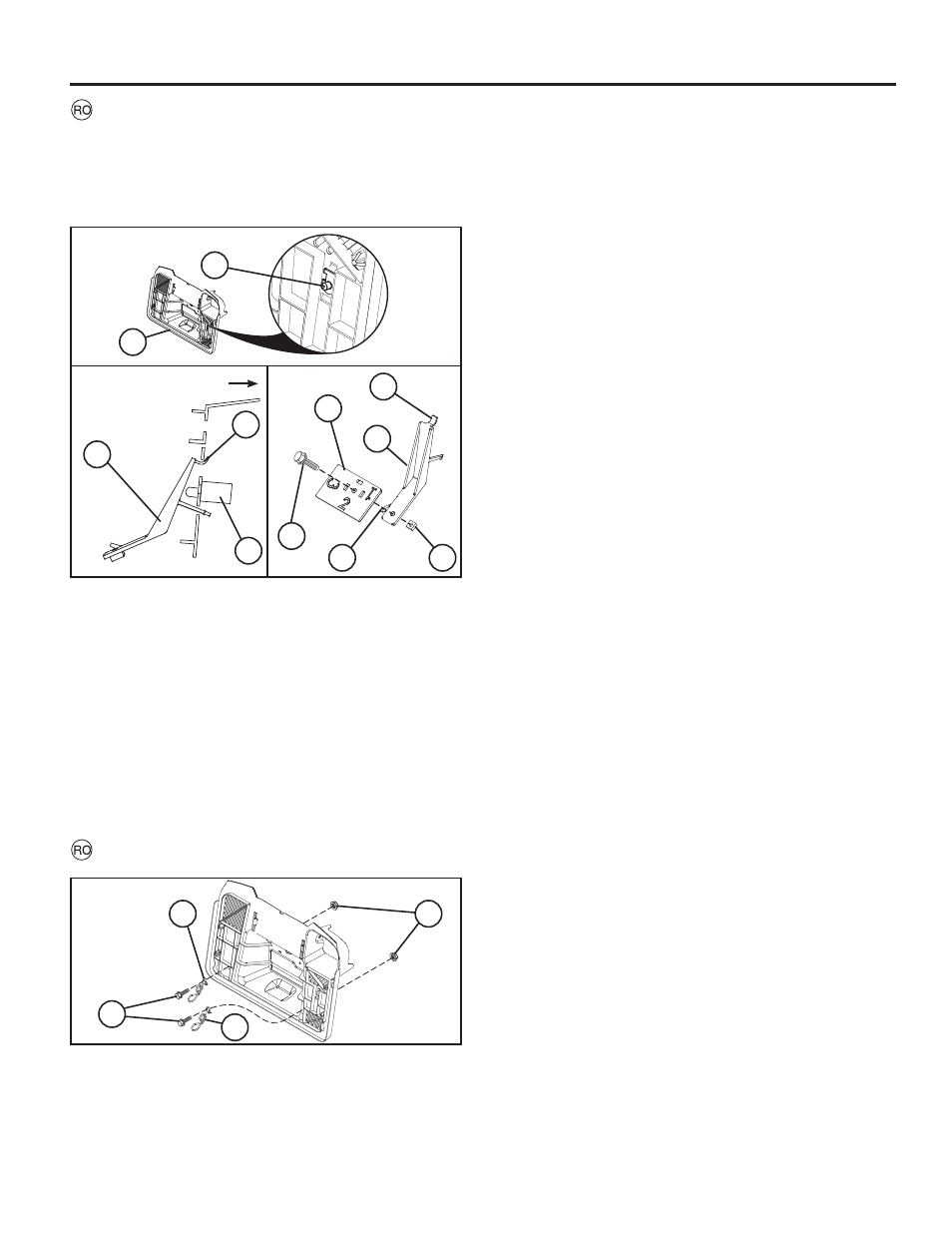

MONTAREA PE TRACTOR A PĂRŢILOR
COMPONENTE ALE COLECTORULUI
3
2
1
1
• Înainte de instalare, motorul tractorului trebuie stins şi frâna
de mână trebuie să fi e trasă.
• Instalaţi opritoarele cu arc (1) în orifi ciile de montare de pe
placa posterioară.
• Introduceţi câte un şurub hexagonal (2) prin orifi ciul fi ecărui
opritor cu arc şi prin orifi ciul corespunzător din placa posterioară.
• Fixaţi piuliţa (3) pe şurubul din partea opusă a plăcii posterioare.
PENTRU A INSTALA LEVIERUL/PALETA
COMPLETĂ A SACULUI
• Înainte de instalare, motorul tractorului trebuie stins şi frâna
de mână trebuie să fi e trasă.
• Stând în picioare în spatele tractorului, cu sacul scos de
pe placa posterioară (1), identifi caţi zona de contact total a
sacului (2). (Vezi Fig 1)
• Luaţi levierul complet al sacului (3) şi introduceţi clapeta (4)
în fanta superioară şi rotiţi până când levierul (3) intră pe
poziţia sa (Vezi Fig. 2 şi Fig. 3)
• Pentru iarba grea/udă, nu ataşaţi paleta (5).
• Pentru iarba mai uşoară, utilizaţi paleta (5) cu setarea “1”, “2”
sau “3” (“3” este pentru iarba cea mai uşoară sau uscată).
• Alegeţi setarea şi rotiţi paleta sacului (5) astfel încât numărul
dorit să ajungă cu faţa la dv.
• Puneţi paleta (5) pe maneta (3) astfel încât clapeta (6) din
partea de jos a levierului complet al sacului (3) să treacă prin
orifi ciul dreptunghiular corespunzător şi aveţi grijă ca orifi ciile
din levierul complet al sacului (3) şi din paletă (5) să se alinieze.
• Introduceţi şurubul (7) prin orifi ciile pentru paleta (5) şi levierul
(3) complet al sacului şi fi xaţi-le cu piuliţa (8) (Vezi Fig. 3)
• Setarea
poate
fi modifi cată slăbind elementele de fi xare (7 şi
8), înlăturând/rotind paleta (5) şi strângându-le din nou.
Fig. 2
Fig. 3
Fig. 1
5
6
7
3
3
4
4
8
2
2
1
PARTEA FRONTALĂ A
TRACTORULUI
2
