Инструкция по эксплуатации Partner P11577HRB 2010
Страница 25
25
24
26
25
23
22
22
21
13
13
14
16
17
15
30
31
27
28
29

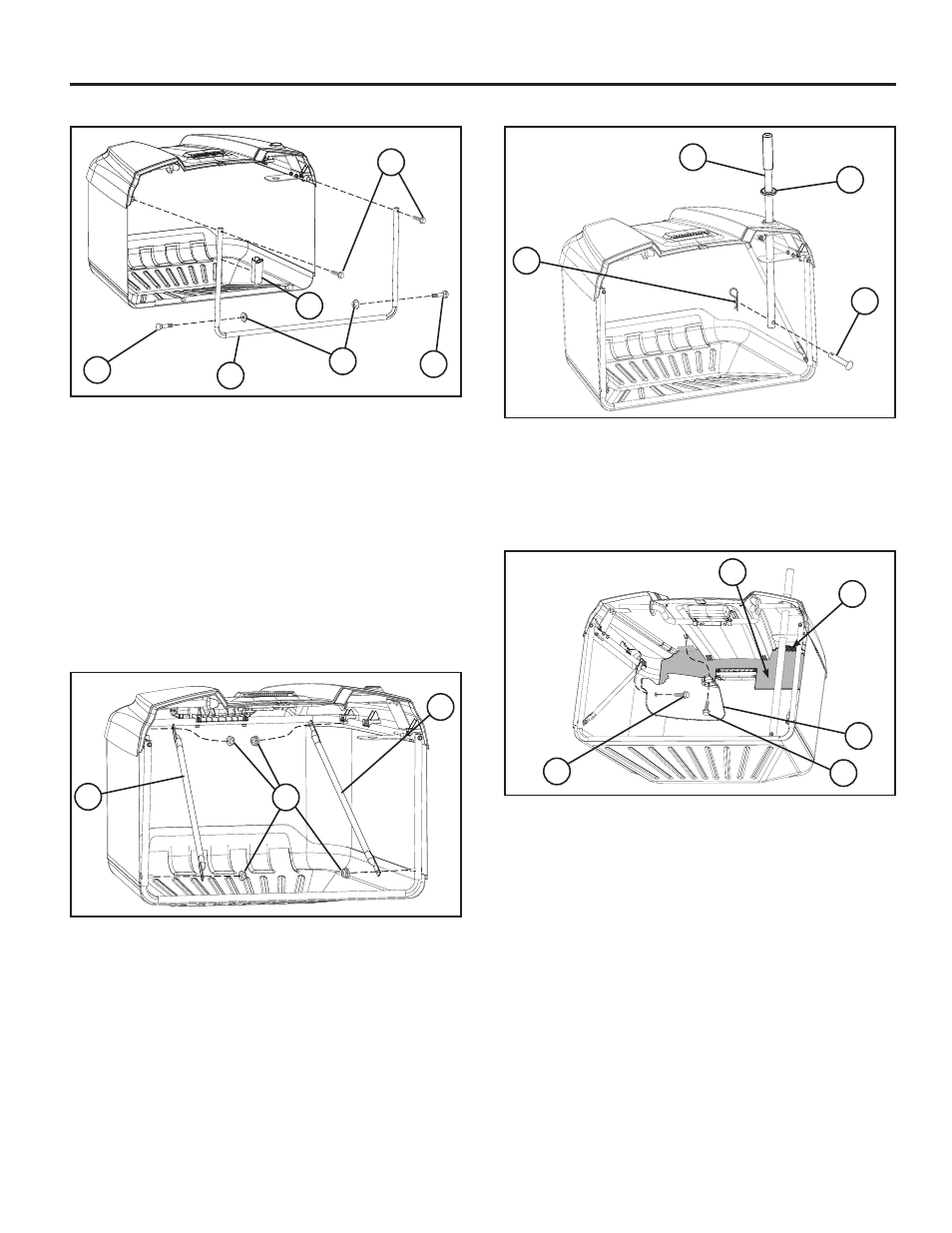

• Поверните сборник правой стороной вверх.
• Вставьте два болта 1/4” с квадратными подголовками
(13) в нижнюю часть передней рамы сборника (14),
закручивая вручную стопорные гайки (15).
• Вденьте переднюю раму сборника (14) в петли из ткани
спереди сборника.
• Защелкните низ передней рамы сборника (14) в
пластмассовую защелку в передней части дна сборника.
• Надвиньте петли, расположенные на концах сборника,
на трубку верхней рамы сборника.
• Вставьте два шестигранных болта (16) в отверстия в
верхней части передней рамы сборника и ввинтите в гайки
на внутренней стороне трубки верхней рамы сборника.
• Сдвиньте пластмассовую защелку (17) вниз в тканевую
петлю на правой стороне сборника и прикрепите к
передней раме сборника (14) в 101 мм от верха передней
трубки рамы сборника.
• Снимите стопорные гайки (21) сзади верхней рамы
сборника и внизу передней рамы и прикрепите с каждой
стороны распорки (22).
• Переустановите стопорные гайки (21) и затяните их до
упора.
• Наденьте резиновое уплотнение (23) на верхнюю часть
металлической ручки сборника (24).
• Сдвиньте резиновое уплотнение (24) вниз сквозь отверстия
в крышке сборника и верхнего сварного элемента рамы.
• Вставьте штифт с головкой и отверстием под шплинт (25)
в отверстие в нижней части ручки сборника и вставьте
стопорную пружину (26) в отверстие на конце этого
штифта так, чтобы штифт зафиксировался на месте.
• Вставьте пластмассовую вставку (27) так, чтобы она
защелкнулась на место за контровочными ребрами (28).
• Совместите отверстия на отражателе травы (29) с
выступами на крышке сборника.
• Сначала установите шестигранный болт 1/4» (30) (1/4"-15
x 1/2") в боковую часть, как показано на рисунке.
• Затем установите шестигранный болт 1/4» (31) (1/4"-15 x
1/2") в верхнюю часть, как показано на рисунке.
