Инструкция по эксплуатации Partner P11577HRB 2010
Страница 24
24
3
2
1
6
5
4
1
5
6
4
1
7
7
8
1
11
11
10
12
9
3

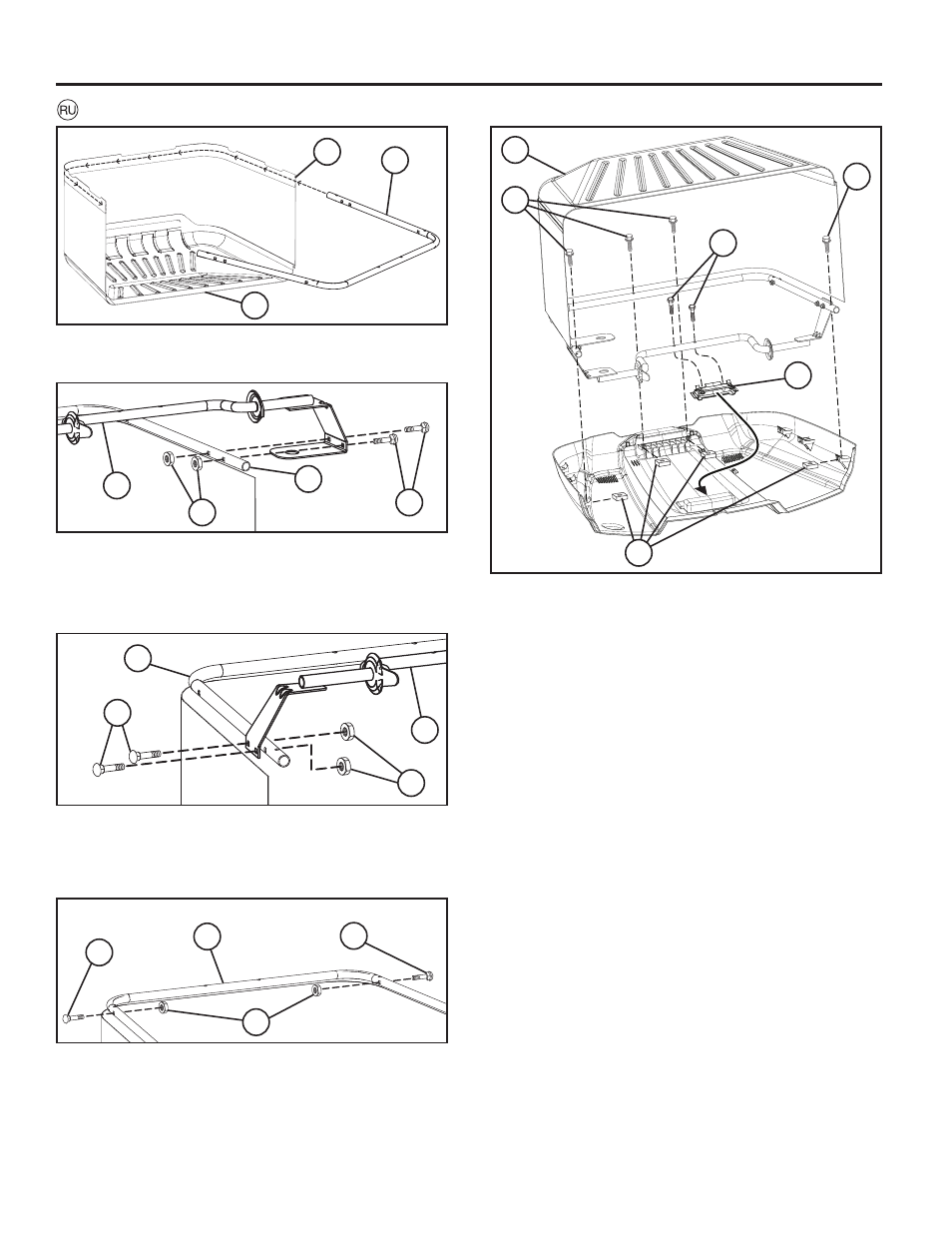

• Просуньте трубку верхней рамы сборника (1) в петлю (2)
в верхней части тканевого каркаса сборника (петли на
концах оставьте свободными).
СБОРКА ТРАВОСБОРНИКА
• Сначала совместите два отверстия на правой стороне
верхнего сварного элемента рамы сборника (4) с
соответствующими отверстиями в трубке верхней рамы
сборника (1).
• Установите два болтами с квадратными подголовками
1/4»- 20 x 1,25 (5) и закрутите две гайки 1/4» (6).
• Совместите два отверстия на левой стороне верхнего
сварного элемента рамы сборника (4) с соответствующими
отверстиями в трубке верхней рамы сборника (1).
• Установите два болтами с квадратными подголовками
1/4»- 20 x 1,25 (5) и закрутите две гайки 1/4» (6).
• Установите еще два болта с квадратными подголовками
(7) с тыльной стороны по бокам трубки верхней рамы
сборника, закручивая вручную стопорные гайки (8).
• Положите крышку сборника вверх дном (оставьте
защитное покрытие нетронутым).
• Сдвиньте вставку ручки сборника (9) в углубление на
внутренней стороне крышки сборника. Проверьте, чтобы
два верхних фиксатора зафиксировались в крышке
сборника. Зубья в нижней части вставки ручки сборника
должны войти между зубьями на крышке сборника.
• Вставьте две квадратных гайки (10) в два квадратных гнезда
в передней части крышки сборника и две квадратные
гайки в два квадратных гнезда (по одному гнезду с
каждой стороны) около задней ручки крышки сборника.
• Переверните сборник в сборе (3) вверх дном, совместите
отверстия в раме с отверстиями на крышке сборника
и проверьте, чтобы верхний сварной элемент рамы
находился в пластмассовом гнезде на вставке ручки
сборника (9).
• Вставьте четыре шестигранных болта 1/4” (11) (1/4 -20 x
1.15) в отверстия с квадратными гайками (10) и затяните
до упора.
• Вставьте два винта 1/4” (12) (1/4 -20 x 1.15 Желтизна) в
отверстия в центре верхнего сварного элемента рамы.
