Инструкция по эксплуатации Partner P11577HRB 2010
Страница 33
33
3
2
1
6
5
4
1
5
6
4
1
7
7
8
1
11
11
10
12
9
3

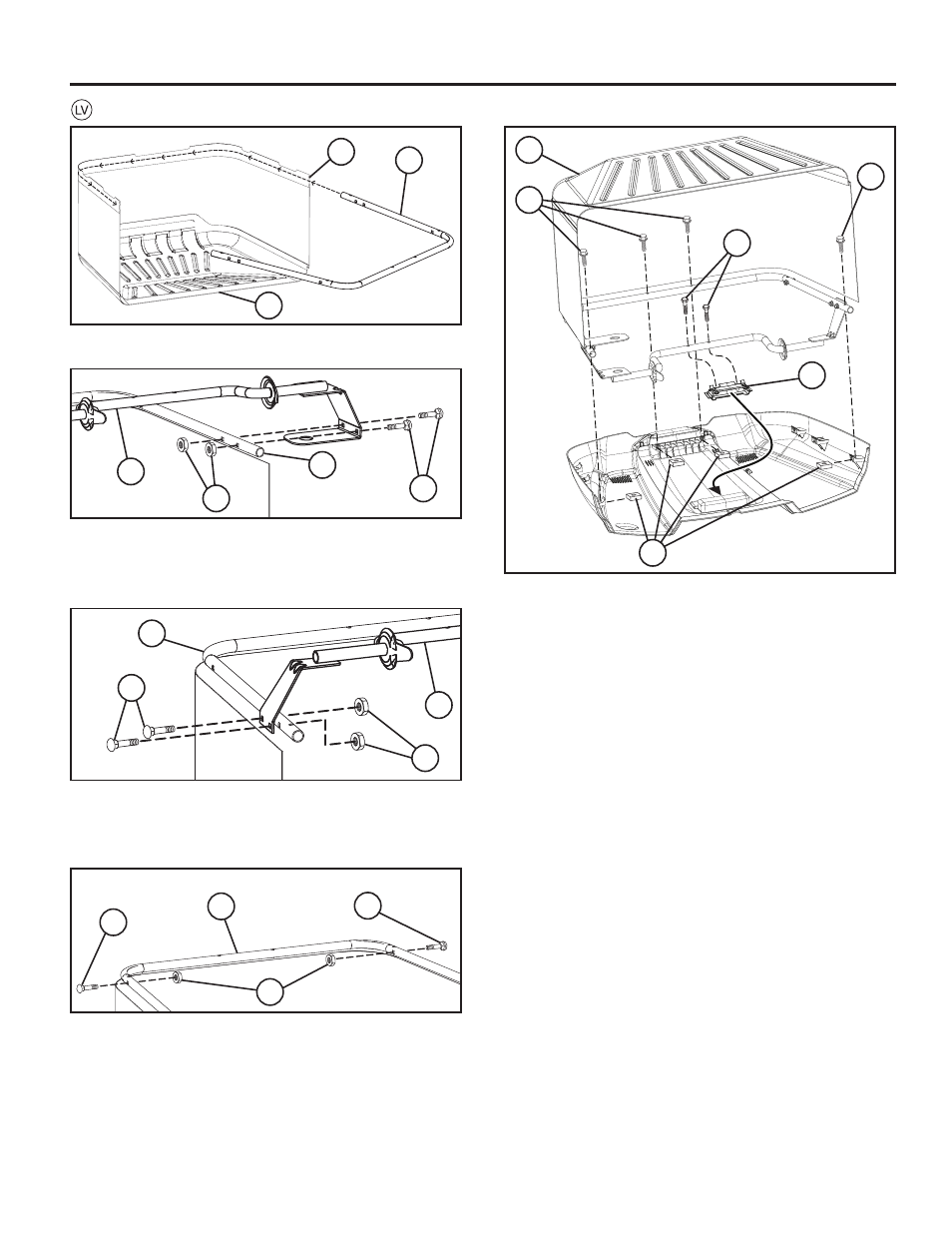

• Ievietojiet
augšējo maisa rāmja cauruli (1) maisa auduma
augšējā daļā esošajā cilpā (2) (atstājiet daļas ar cilpām vaļīgas).
LAI SAMONTĒTU GROZA TURĒTĀJU
• Vispirms izlīdziniet divas atveres maisa rāmja augšējās
metinātās daļas (4) labajā pusē ar atbilstošām atverēm
maisa augšējā rāmja caurulē (1).
• Uzstādiet divas 1/4”- 20 x 1.25 bultskrūves (5) un nostipriniet
tās ar divu 1/4” uzgriežņu (6) palīdzību.
• Izlīdziniet divas atveres maisa rāmja augšējās metinātās
daļas (4) kreisajā pusē ar atbilstošām atverēm maisa augšējā
rāmja caurulē (1).
• Uzstādiet divas 1/4”- 20 x 1.25 bultskrūves (5) un nostipriniet
tās ar divu 1/4” uzgriežņu (6) palīdzību.
• Uzstādiet vēl divas bultskrūves (7) augšējā maisa rāmja caurulē,
virzot tās atpakaļ, ar rokām pievelciet pretuzgriežņus (8).
• Nolieciet maisa vāku, apgriežot to otrādi (neaiztieciet
aizsargpārklājumu).
• Iebīdiet maisa roktura iemavu (9) iedobē maisa vāka iekšpusē.
Pārliecinieties, vai divas augšējās mēlītes nobloķējās maisa
vākā. Maisa roktura apakšā esošajiem zobiem ir jāieiet starp
maisa vāka zobiem.
• Ievietojiet divas bultskrūves ar kvadrāta galviņām (10)
divās kvadrāta atverēs maisa vāka priekšpusē un divas
bultskrūves ar kvadrāta galviņām divās kvadrāta atverēs (pa
vienai atverei katrā pusē) maisa vāka roktura aizmugurē.
• Apgrieziet maisa bloku (3) otrādi, izlīdzinot atveres rāmī
un atveres maisa vākā. Pārliecinieties, vai rāmja augšējā
metinātā caurule ir novietota plastmasas ligzdā uz maisa
roktura iemavas (9).
• Uzstādiet četras 1/4” bultskrūves ar sešstūru galviņām (11)
(1/4 -20 x 1.15) atverēs ar četriem kvadrāta uzgriežņiem (10)
un labi pievelciet.
• Uzstādiet divas 1/4” skrūves (12) (1/4 -20 x 1.15 Dzeltens)
atverēs rāmja augšējās metinātās daļas centrā.
2
