38
3
2
1
1
• Преди монтирането двигателят на трактора трябва да се
изключи и да се включи ръчната спирачка.
• Поставете заключващи пружини (1) в монтажните отвори
на задната пластина.
• Вкарайте шестостенен болт (2) във всеки отвор със закл-
ючваща пружина и съответния отвор на задната пластина.
• Затегнете контрагайката (3) върху болта от другата
страна на задната пластина.

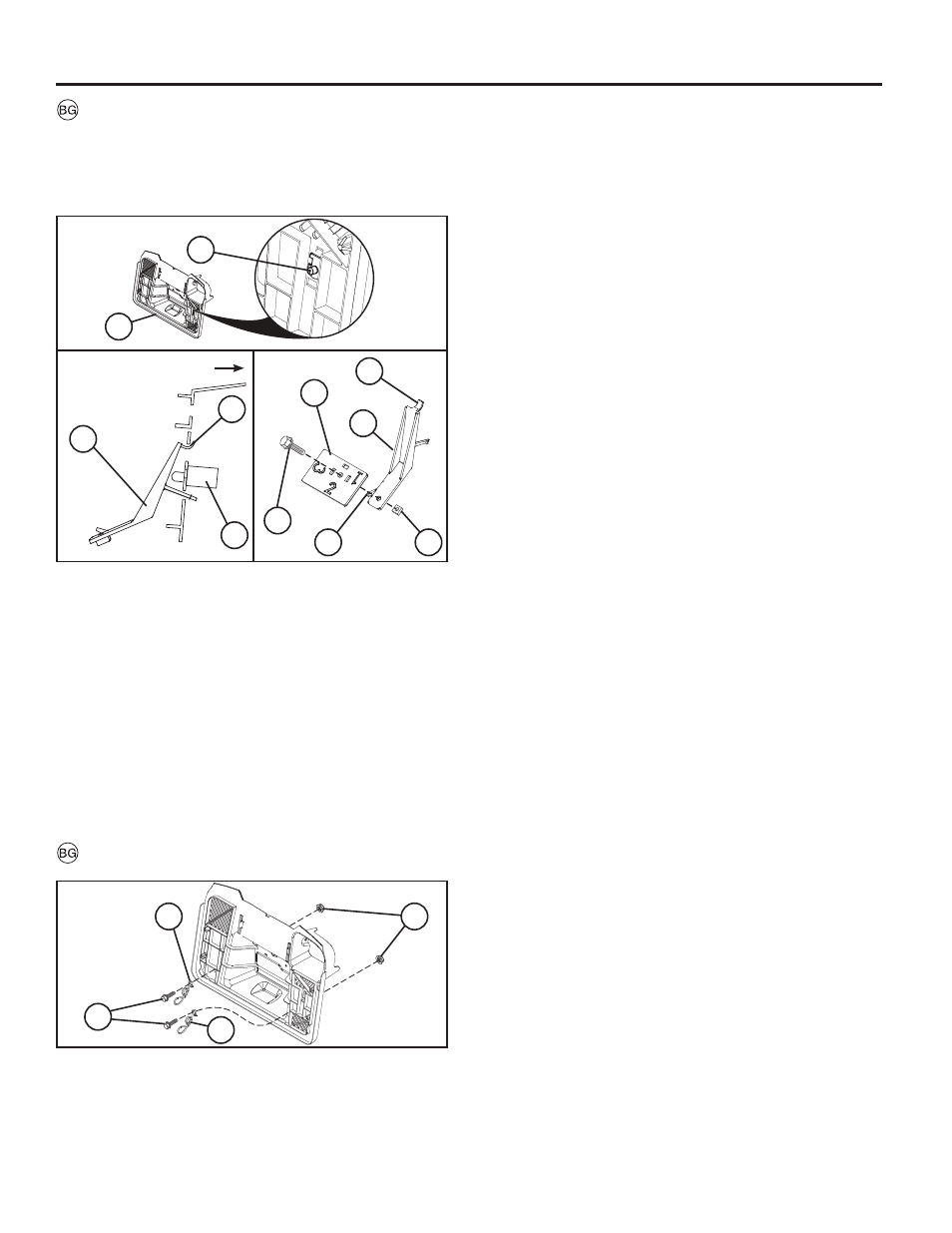

ИНСТАЛИРАНЕ НА ЛОСТ/ТАБЛО ЗА ПЪЛЕН
СЕНОСЪБИРАЧ
• Преди монтирането двигателят на трактора трябва да се
изключи и да се включи ръчната спирачка.
• Като застанете зад трактора при свален от задната
пластина сеносъбирач (1), намерете зоната на ключа за
пълен сеносъбирач (2). (Вж. фиг. 1.)
ЗА ДА ИНСТАЛИРАТЕ КОМПОНЕНТИТЕ НА
КОША КЪМ ТРАКТОРА
• Вземете лоста за пълен сеносъбирач (3) и вкарайте
езичето (4) в горния прорез и завъртете, докато лостът
(3) щракне на място (вж. фиг. 2 и фиг. 3).
• За най-тежки/мокри треви не монтирайте таблото (5).
• За по-леки треви използвайте таблото (5) на положение
“1”, “2” или “3” (“3” е за най-леката, или суха, трева).
• Изберете подходящото положение и завъртете таблото на
сеносъбирача (5) така, че желаната цифра (положение)
е обърнато към вас.
• Поставете таблото (5) на лоста (3) така, че езичето (6) на
дъното на лоста за пълен сеносъбирач (3) премине през
съответния правоъгълен прорез, като внимавате отворите в
лоста за пълен сеносъбирач (3) и таблото (5) да са подравнени.
• Прекарайте винта (7) през отворите таблото (5) и лоста (3)
за пълен сеносъбирач и затегнете с гайката (8) (вж. фиг. 3).
• Настройката може да се променя с разхлабване на
фиксаторите (7 и 8), сваляне/завъртане на таблото (5) и
отново затягане.
Fig. 2 Fig. 3
Fig. 1
5
6
7
3
3
4
4
8
2
2
1
ПРЕДНА ЧАСТ НА
КОСАЧКАТА
2
