• Introduceţi cadrul tubular superior al sacului (1) prin tivul (2)
din partea de sus a materialului sacului (lăsaţi libere capetele
tivului).

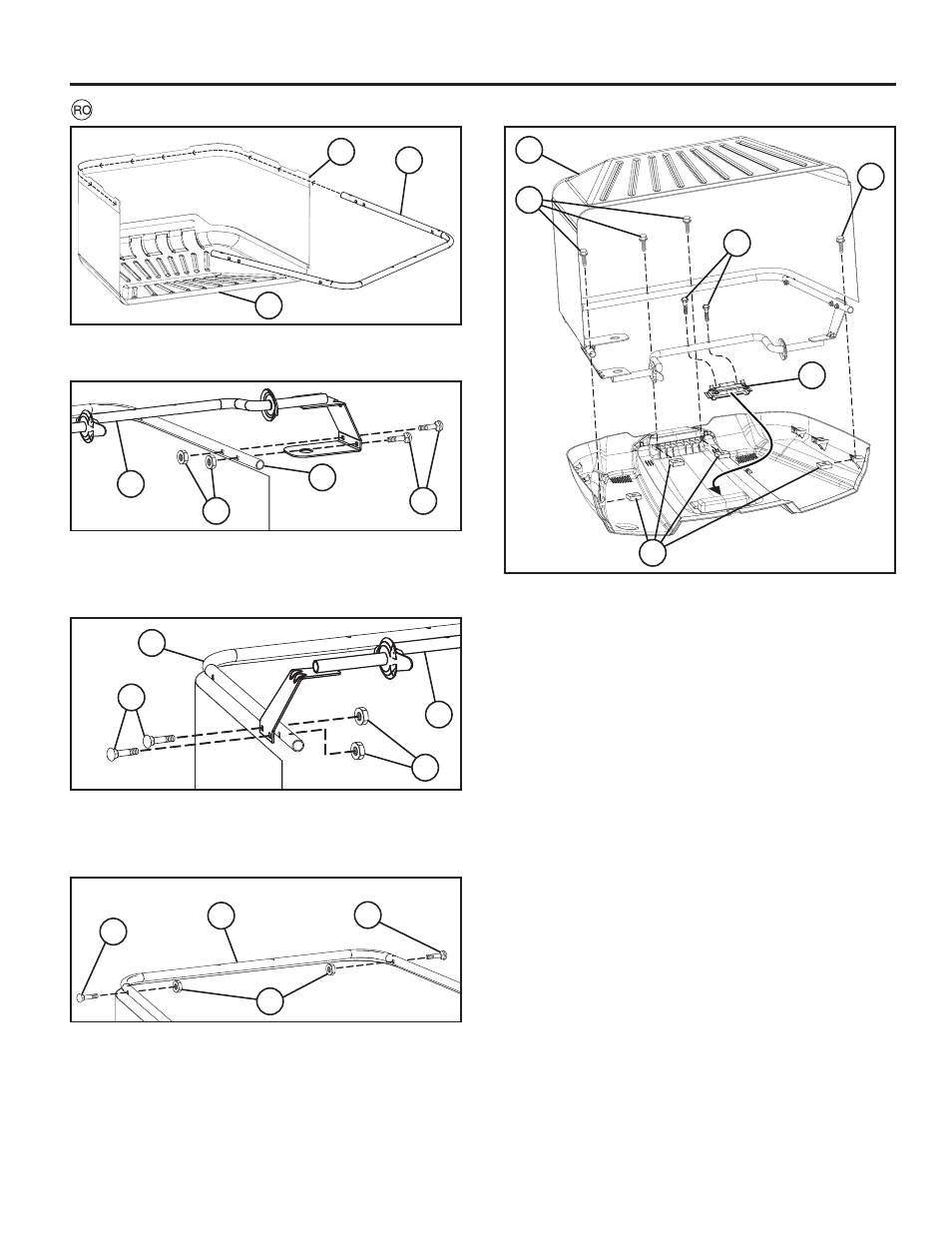

ASAMBLAREA COLECTORULUI
• Mai întâi, aliniaţi cele două orifi cii de pe partea dreaptă a
blocului superior sudat al cadrului sacului (4) cu orifi ciile
corespunzătoare din cadrul tubular superior al sacului (1).
• Montaţi două şuruburi de fi xare de 1/4” – 20 x 1,25 (5) şi
strângeţi cu două piuliţe de 1/4” (6).
• Aliniaţi cele două orifi cii de pe partea stângă a blocului superior
sudat al cadrului sacului (4) cu orifi ciile corespunzătoare din
cadrul tubular superior al sacului (1).
• Montaţi două şuruburi de fi xare de 1/4” – 20 x 1,25 (5) şi
strângeţi cu două piuliţe de 1/4” (6).
• Montaţi încă două şururuburi de fi xare (7) în spate, pe laturile
cadrului tubular superior al sacului, strângând piuliţele cu
mâna (8).
• Puneţi capacul sacului cu fundul în sus (lăsaţi capacul de
protecţie intact).
• Introduceţi inserţia pentru capacul sacului (9) în adâncitura
de la interiorul capacului sacului. Aveţi grijă ca cele două
clapete din partea de sus să se încastreze cu capacul sacului.
Dinţii din partea de jos a inserţiei mânerului sacului trebuie
să alunece la locul lor, între dinţii de pe capacul sacului.
• Introduceţi două piuliţe pătrate (10) în cele două orifi cii
pătrate din partea anterioară a capacului sacului şi alte
două piuliţe pătrate în cele două orifi cii pătrate (câte unul pe
fi ecare latură) de pe mânerul din spate al capacului sacului.
• Întoarceţi ansamblul sacului (3) cu susul în jos, aliniind
orifi ciile din cadru cu orifi ciile din capacul sacului, şi aveţi
grijă ca blocului superior sudat de pe cadrul tubular să fi e
poziţionate în locaşul de plastic din inserţia pentru mânerul
sacului (9).
• Montaţi patru şuruburi hexagonale de 1/4” (11) (1/4 -20 x
1.15) în orifi cii, cu patru piuliţe pătrate (10), şi strângeţi până
când sunt bine fi xate.
• Montaţi două şuruburi de 1/4” (12) (1/4 -20 x 1.15 Aur) în
orifi ciile din mijlocul blocului superior sudat al cadrului.
