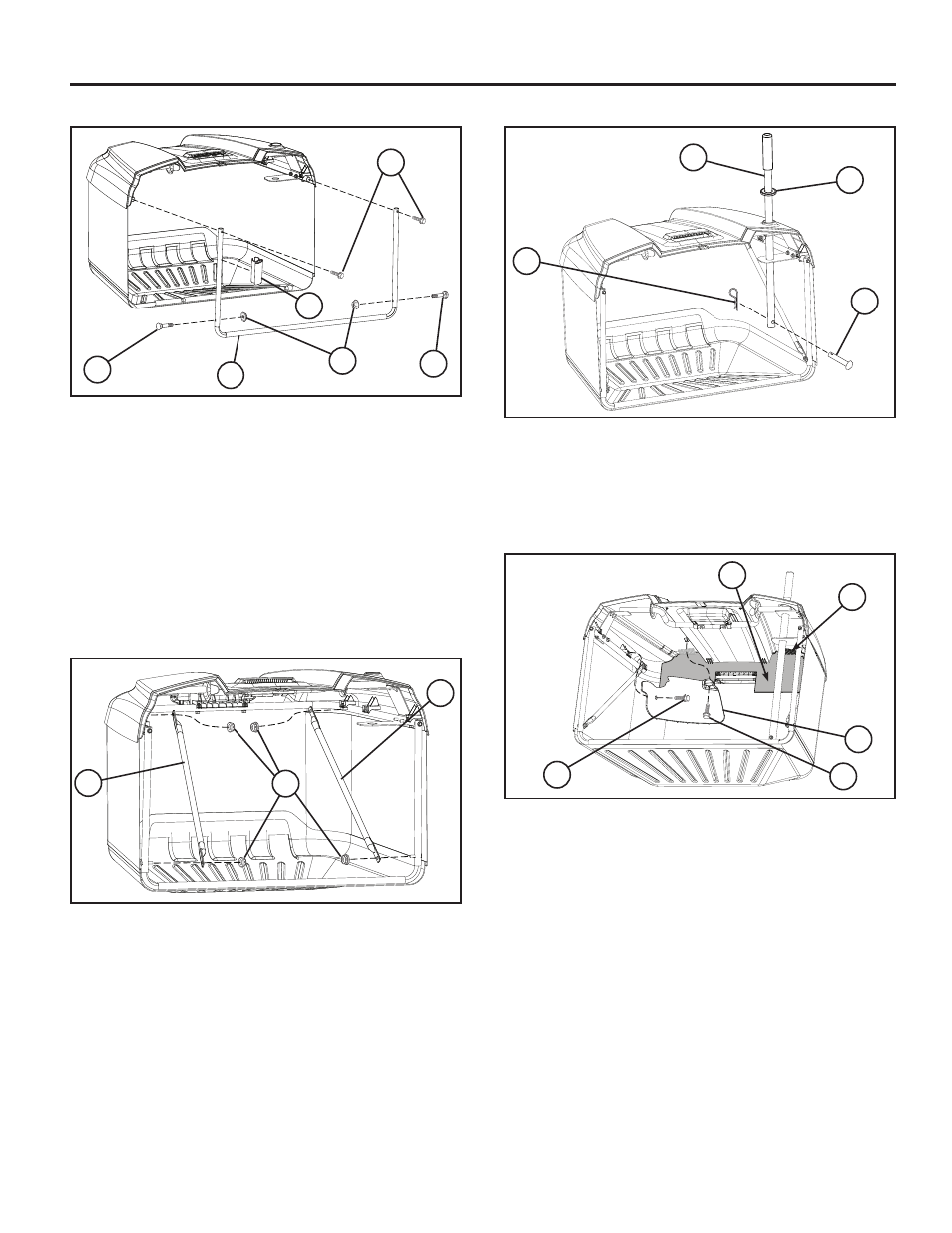

• Pasukite visą komplektą į dešinę.
• Įstatykite du 1/4” atraminius varžtus (13) priekinio pakuotuvo
rėmo apačioje (14) ir ranka priveržkite veržles (15).
• Perkiškite priekinį pakuotuvo rėmą (14) per medžiagines
kilpas pakuotuvo priekyje.
• Įspauskite priekinio pakuotuvo rėmo (14) pagrindą į plastikinį
fi ksatorių pakuotuvo pagrindo priekyje.
• Stumkite pakuotuvo medžiaginės kilpos segmentus maišo
galuose į viršutinį pakuotuvo rėmo vamzdį.
• Stumkite du 1/4” šešiakampius varžtus (16) per angas
priekinio pakuotuvo rėmo viršuje ir įsukite į veržles, esančias
viršutinio pakuotuvo rėmo vamzdyje.
• Stumkite plastikinį fi ksatorių (17) į medžiaginę pakuotuvo
kilpą dešinėje pusėje ir įspauskite prie priekinio pakuotuvo
rėmo (14) 101 mm (4 colių) atstumu nuo pakuotuvo
medžiaginės kilpos viršaus.
• Išimkite fi ksuojančias veržles (21) pakuotuvo rėmo galinėje
dalyje ir priekinio pakuotuvo rėmo apačioje bei kiekvienoje
pusėje pritvirtinkite kryžmines sąvaržas (22).
• Iš naujo įstatykite fi ksavimo veržles (21) ir veržkite, kol jos
atsirems į paviršių.
• Stumkite guminį tarpiklį (23) į metalinės pakuotuvo rankenos
(24) viršų.
•
Stumkite pakuotuvo rankeną (24) žemyn per pakuotuvo dangtį
ir nustatykite ties viršutinės suvirintos konstrukcijos angų.
• Stumkite prikabinamosios ąsos kaištį (25) per angą
pakuotuvo rankenos apačioje ir įstumkite fi
ksatoriaus
spyruoklę (26) į angą prikabinamosios ąsos kaiščio gale,
kad jį užsifi ksuotų savo vietoje.
• Spauskite plastikinį uždariklį (27) atgal, kad ji įsitvirtintų
vietoje už laikančių briaunų (28).
•
Sulyginkite angas žolės kreiptuve (29) su kyšuliais pakuotuvo
dangtyje.
• Pirmiausiai įstatykite 1/4” šešiakampį varžtą (30) (1/4"-15 x
1/2") šone kaip parodyta.
• Tada įstatykite 1/4” šešiakampį varžtą (31) (1/4"-15 x 1/2")
viršuje kaip parodyta.
