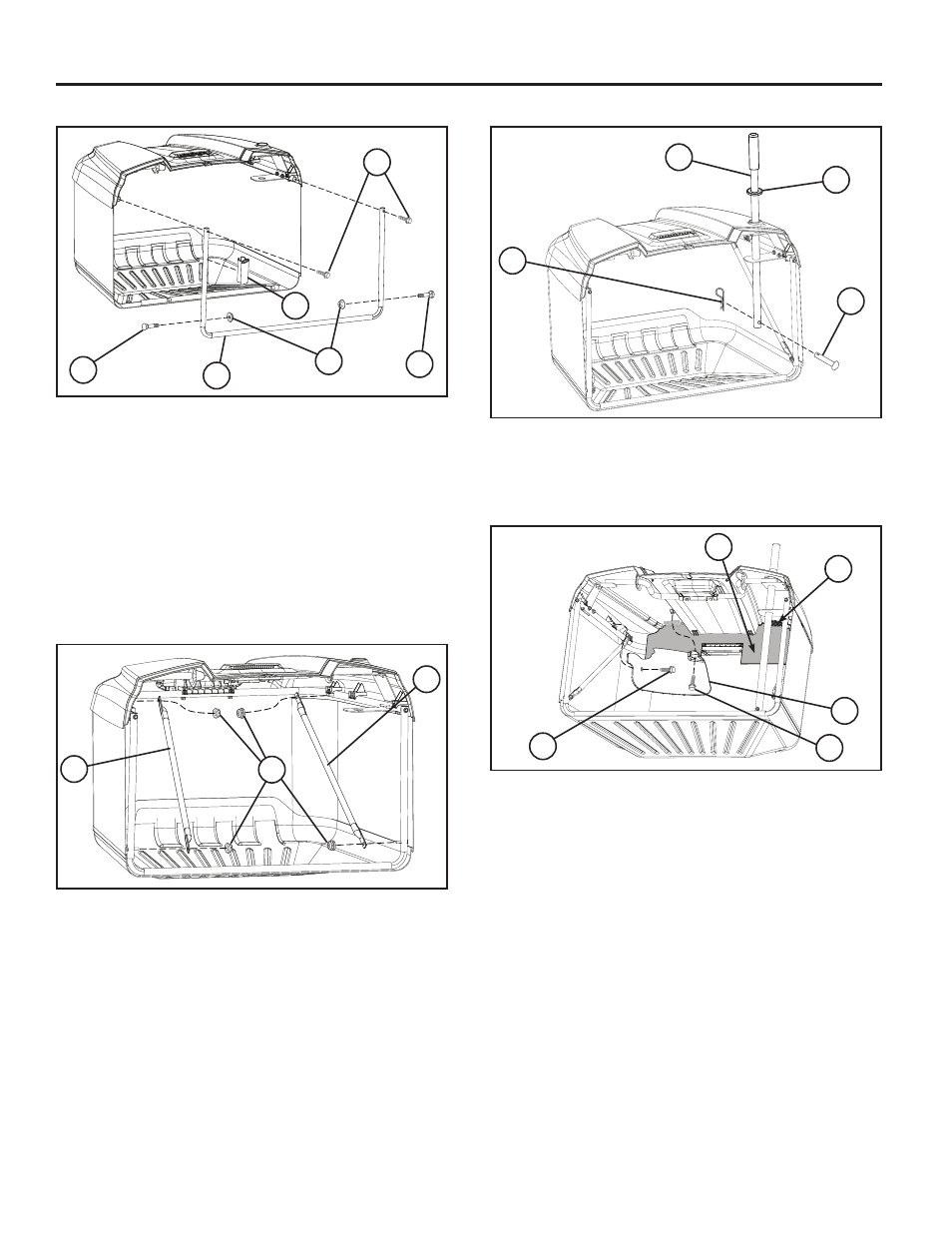

• Keerake kokkupandud seade õiget pidi.
• Paigaldage kaks 1/4” polti (13) pakkemasina raami esiosasse
(14) ja kinnitage kontramutrid (15).
• Lükake pakkemasina raam (14) üles läbi esiosas asuvate
kangast aasade.
• Suruge pakkemasina eesmise raami alumine osa (14)
plastikust õnarusse pakkemasina põhja esiosas.
• Lükake koti lõpus olevad aasad pakkemasina ülemise raami
torudele.
• Lükake kaks 1/4” kuusnurkpolti (16) läbi eesmise raami
ülemise osa ja keerake pakkemasina ülemise raami torus
olevatesse mutritesse.
• Lükake plastikust klamber (17) paremalt poolt kangast aasa
sisse ja kinnitage see eesmise raami (14) külge 101 mm
pakkemasina eespoolse raami torust.
• Keerake ülemise raami tagaosa ja esimese raami alaosa
mutrid (21) lahti ja kinnitage mõlemale küljele risttoed (22).
• Keerake kontramutrid (21) uuesti kinnni.
• Asetage kummitihend (23) metallist käepideme (24) peale.
• Lükake pakkemasina käepide (24) alla läbi pakkemasina
katte ja raami ülemiste nurgikute aukude.
• Lükake spindli polt (25) läbi pakkemasina käepideme all
oleva augu ja lükake vedruspindel (26) läbi poldi otsas oleva
augu kuni see paika lukustub.
• Lükake plastikust kinnitus (27) tagasi nii, et see kinnituks
nagade taha (28).
• Joondage rohu suunaja (29) augud pakkemasina katte
eenditega.
• Kõigepealt paigaldage 1/4” kuuskant polt (30) (1/4"-15 x
1/2") läbi külje nagu joonisel näidatud.
• Seejärel paigaldage 1/4” kuuskant polt (31) (1/4"-15 x 1/2")
läbi pealmise osa nagu joonisel näidatud.
