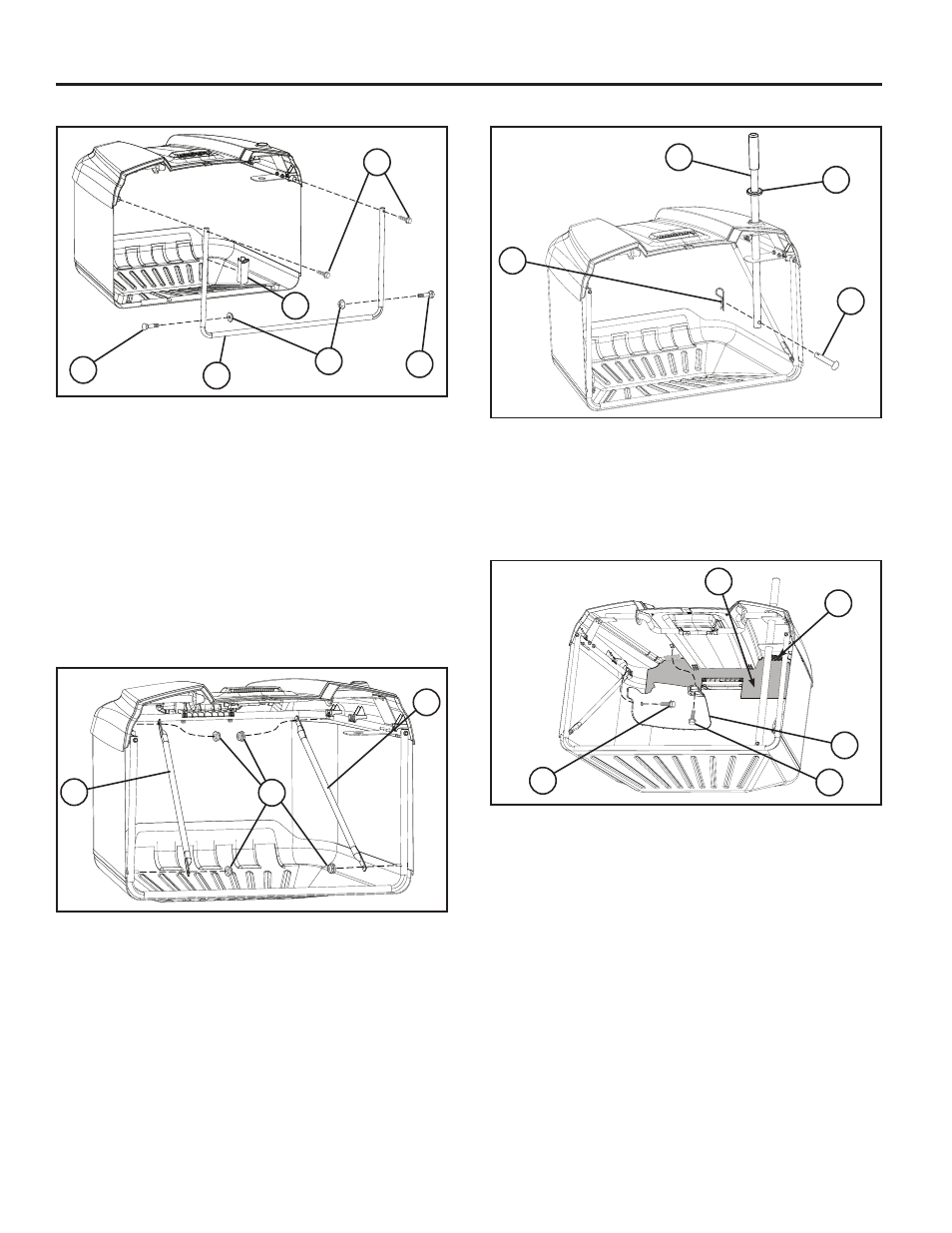

• Întoarceţi ansamblul cu partea dreaptă în sus.
• Montaţi două şururuburi de fi xare de 1/4” (13) în partea de
jos a cadrului anterior al sacului (14), strângând piuliţele cu
mâna (15).
• Introduceţi cadrul anterior al sacului (14) prin tivul ţesăturii
din partea anterioară a sacului.
• Introduceţi partea inferioară a cadrul anterior al sacului (14)
în suportul de plastic din partea anterioară a părţii inferioare
a sacului.
• Introduceţi segmentele de ţesătură de la capetele tivului
sacului pe cadrul tubular superior al sacului.
• Introduceţi două şuruburi hexagonale de 1/4” (16) prin orifi ciile
din partea de sus a cadrului anterior al sacului şi înşurubaţi-
le în piuliţele din interiorul tubului cadrului superior al sacului.
• Introduceţi clema din plastic (17) în tivul din partea dreaptă a
sacului şi fi xaţi-l de cadrul anterior al sacului (14) la 101 mm (4
inci) faţă de partea de sus a cadrului tubular anterior al sacului.
• Desfaceţi piuliţele (21) din partea posterioară a cadrului
superior al sacului şi din partea inferioară a cadrului anterior
al sacului şi montaţi suporturile transversale (22) pe fi ecare
latură.
• Puneţi la loc piuliţele (21) şi strângeţi până când sunt bine
fi xate.
• Introduceţi garnitura de cauciuc (23) în partea de sus a
mânerului de metal al sacului (24).
• Împingeţi mânerul sacului (24) în jos prin capacul sacului şi
prin orifi ciile din blocul superior sudat al cadrului.
• Introduceţi ştiftul cu cap şi gaură pentru cui spintecat (25) prin
orifi ciul din partea de jos a mânerului sacului şi introduceţi
arcul de blocare (26) în gaura din capătul ştiftului, până când
se blochează pe poziţie.
• Împingeţi elementul de închidere din plastic (27) în spate,
astfel încât să se fi xeze la locul său, în spatele marginilor de
fi xare (28).
• Aliniaţi orifi
ciile din defl
ectorul pentru iarbă (29) cu
protuberanţele de pe capacul sacului.
• Mai întâi montaţi şurubul hexagonal de 1/4” (30) (1/4"-15 x
1/2") pe lateral, aşa cum se arată.
• După aceea, montaţi şurubul hexagonal de 1/4” (31) (1/4"-15
x 1/2") în partea de sus, aşa cum se arată.
