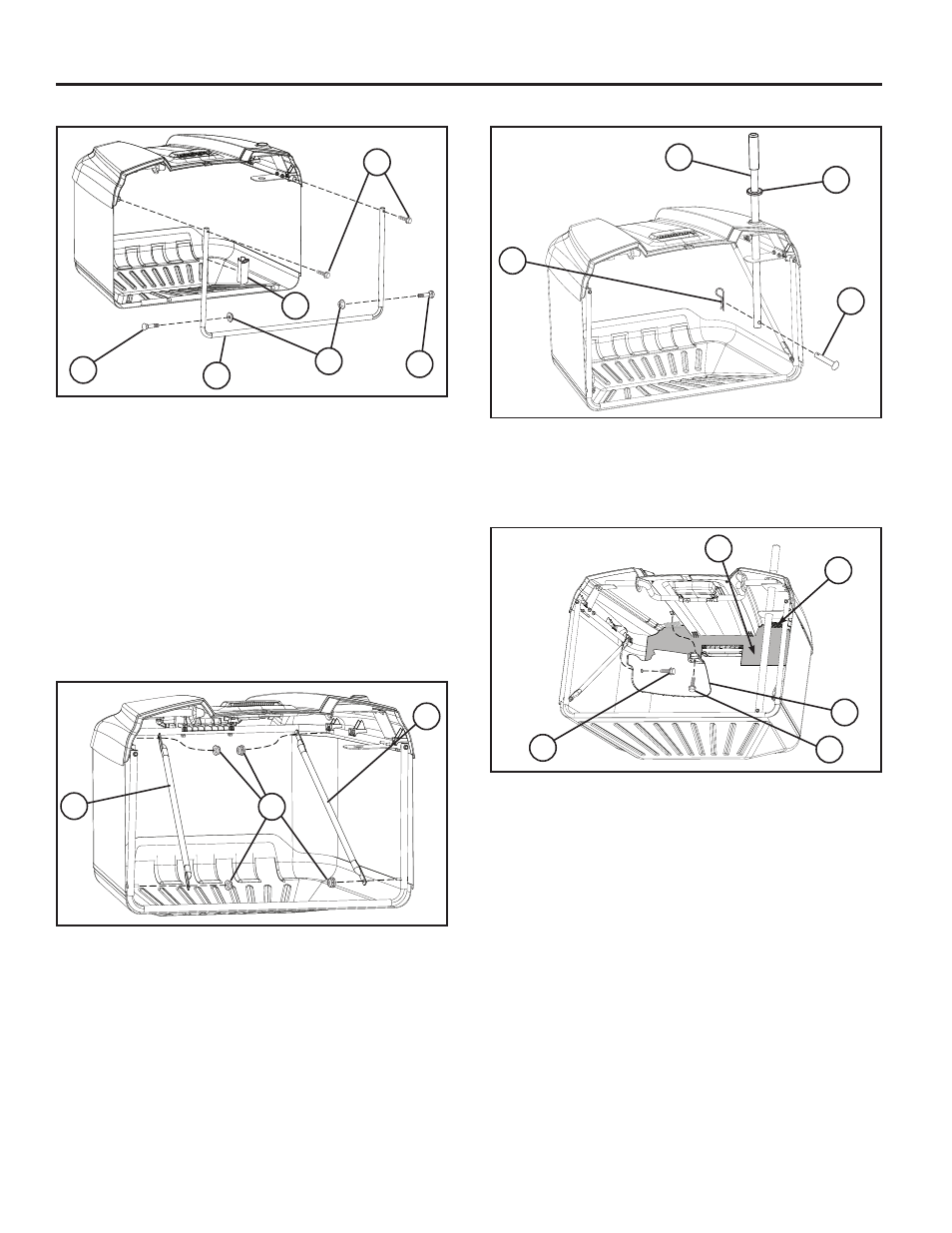

• Pagrieziet mezglu ar labo sānu augšā.
• Uzstādiet divas 1/4” bultskrūves (13) priekšējā maisa rāmja
caurules apakšdaļā (14), ar rokām pievelciet pretuzgriežņus
(15).
• Izbīdiet priekšējo maisa rāmi (14) cauri auduma cilpām
maisa priekšpusē.
• Nostipriniet
priekšējā maisa rāmja apakšdaļu (14) plastmasas
maisa apakšā esošajā slēgmehānismā.
• Uzvelciet maisa auduma galos esošās cilpas uz maisa rāmja
caurulēm.
• Ievietojiet divas 1/4” bultskrūves ar sešstūru galviņām (16)
atverēs, kas atrodas priekšējā maisa rāmja augšdaļā un tad
pieskrūvējiet tās pie augšējā maisa rāmja caurulēs esošajiem
uzgriežņiem.
• Iebīdiet plastmasas sprostu (17) maisa auduma cilpā labajā
pusē un piesprādzējiet to pie priekšējā maisa rāmja (14) 101
mm (4 collu) attālumā no priekšējā maisa rāmja caurules
augšējās daļas.
• Noņemiet pretuzgriežņus (21) augšējā maisa rāmja
aizmugurē un priekšējā maisa rāmja apakšā, tad katrā pusē
piestipriniet spraišļus (22).
• Uzstādiet atpakaļ pretuzgriežņus (21) un labi pievelciet tos.
• Uzbīdiet gumijas blīvējumu (23) uz maisa metāla roktura (24).
• Iespraudiet maisa rokturi (24) maisa vākā un rāmja augšējās
metinātas detaļas atverēs.
• Iebīdiet tapu ar atveri šķelttapai (25) atverē, kas atrodas
maisa roktura apakšdaļa un ievietojiet sprostatsperi (26)
tapas galā līdz tas nobloķējas.
• Ievietojiet
atpakaļ plastmasas vāciņus (27) un nostipriniet
tos aiz turētājiem (28).
• Izlīdziniet zāles defl ektora (29) atveres ar maisa vāka
izciļņiem.
• Vispirms
uzstādiet 1/4” bultskrūvi (30) (1/4"-15 x 1/2") ar
sešstūru galviņu sānā, kā parādīts.
• Tad
uzstādiet 1/4” bultskrūvi (31) (1/4"-15 x 1/2") ar sešstūru
galviņu augšējā daļā, kā parādīts.
