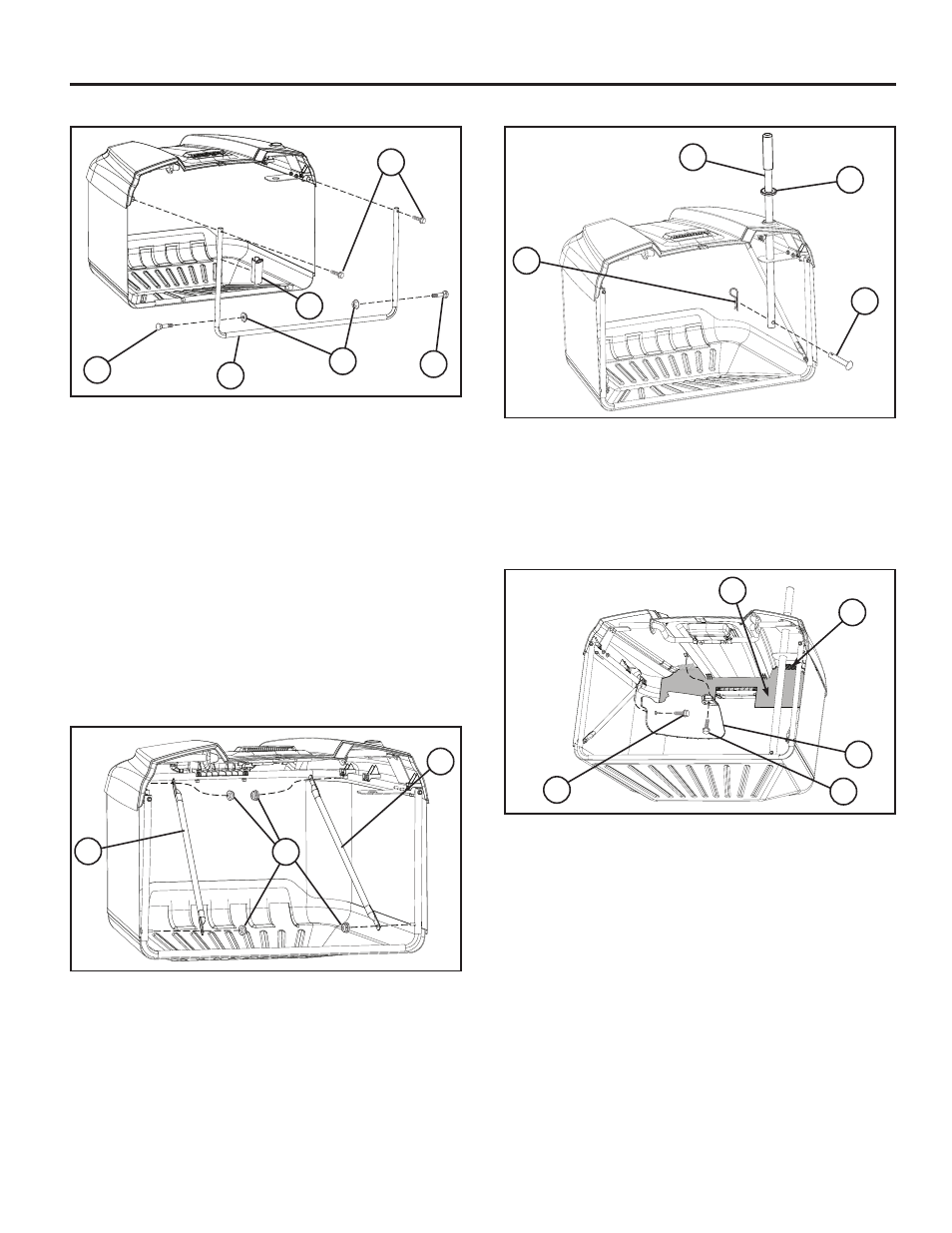

• Обърнете конструкцията с дясната страна нагоре.
• Поставете четири опорни болта 1/4”(13) на дъното на
рамката на сеносъбирача (14), като затегнете здраво
контрагайките (15).
• Прекарайте предната рамка на сеносъбирача (14) нагоре
през гайките на плата отпред на сеносъбирача.
• Натиснете до щракване дъното на предната рамка на
сеносъбирача (14) в пластмасовия фиксатор отпред на
дъното на сеносъбирача.
• Плъзнете сегментите на платнените гайки на
сеносъбирача в краищата на сеносъбирача върху
горните тръби на рамката на сеносъбирача.
• Плъзнете два шестостенни болта 1/4” (16) през отворите
отгоре на предната рамка на сеносъбирача и ги
завинтете в гайките вътре в тръбата на горната рамка на
сеносъбирача.
• Плъзнете пластмасовата скоба (17) надолу в гайката на
плата от дясната страна на сеносъбирача и поставете с
щракване в предната рамка на сеносъбирача (14) на 101
мм (4 инча) от горната част на предната рамкова тръба
на сеносъбирача.
• Свалете контрагайките (21) отзад на горната рамка на
сеносъбирача и на дъното на рамката на сеносъбирача
и закачете напречните обтегачи (22) от всички страни.
• Поставете отново контрагайките (21) и ги затегнете
докрай.
• Плъзнете гуменото уплътнение (23) към горната част на
металната дръжка на сеносъбирача (24).
• Плъзнете металната дръжка на сеносъбирача (24)
надолу през капака на сеносъбирача и отворите на
горната заварена конструкция на рамката.
• Плъзнете вилката (25) през отвора в долната страна
на дръжката на сеносъбирача и вкарайте шплинтовия
щифт (26) в отвора в края на вилката, докато се заключи
в мястото си.
• Поставете на място пластмасовата тапа (27), така че да
щракне на място зад задържащите ребра (28).
• Центрирайте отворите на отражателя за трева (29) към
издатините на капака на сеносъбирача.
• Първо завинтете шестостенния болт 1/4” (30) (1/4"-15 x
1/2") към страната, както е показано.
• После завинтете шестостенния болт 1/4” (31) (1/4"-15 x
1/2") към горната страна, както е показано.
