• Lükake pakkemasina raami toru (1) läbi aasa (2) koti
pakkemasina riidest osa (jätke otstes olevad aasade osad lahti).

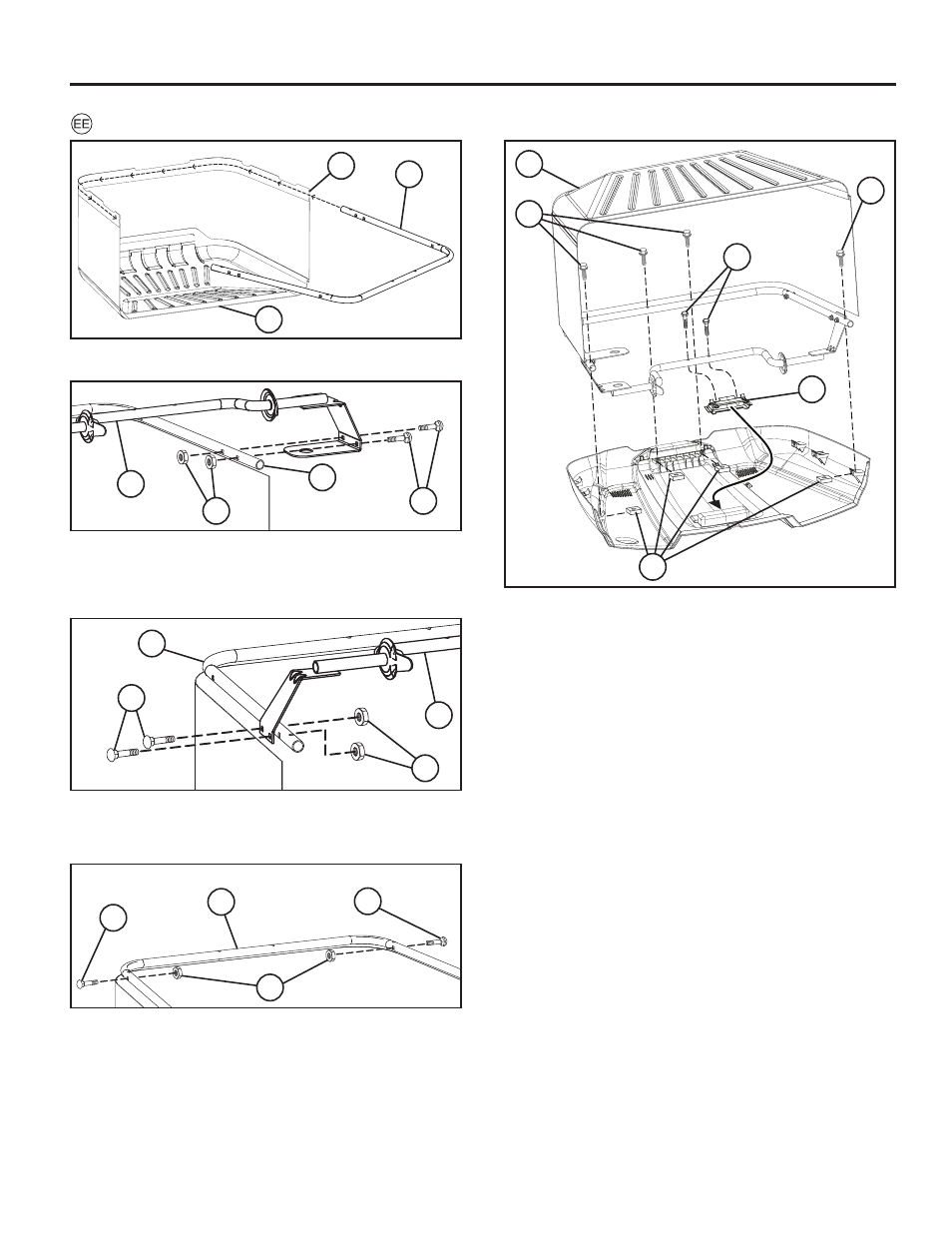

KOGUJA KOKKUPANEMINE
• Kõigepealt joondage kaks pakkemasina raami parempoolse
osa ülemise nurgiku (4) auku pakkemasina ülemise raami
toruga (1).
• Paigaldage kaks 1/4“ – 20x1,25 polti (5) ja kinnitage need
kahe ¼” mutriga (6).
• Joondage kaks pakkemasina raami vasakpoolse osa ülemise
nurgiku (4) auku pakkemasina ülemise raami toruga (1).
• Paigaldage kaks 1/4“ – 20x1,25 polti (5) ja kinnitage need
kahe ¼” mutriga (6).
• Lisage veel kaks kinnituspolti (7) pakkemasina ülemise raami
toru tagumisele osale ja keerake mutrid (8) käsitsi kinni.
• Pange pakkemasina kate tagurpidi (jätke kaitsekate paika).
• Pange pakkemasina käepideme sisedetail (9) kattes olevasse
avausse. Veenduge, et kaks peal olevat sakki lukustuksid
katte külge. Pakkemasina käepideme sisedetaili alumisel
küljel olevad hambad peaksid haakuma pakkemasina katte
hammaste vahele.
• Asetage kaks nelinurkset (10) mutrit kahte pakkemasina
katte esiosas olevasse nelinurksesse auku ja kaks
nelinurkset mutrit pakkemasina katte tagaosas olevatesse
nelinurksetesse aukudesse (mõlemale poole üks).
• Keerake komplekteeritud pakkemasina osa (3) tagurpidi nii,
et raamil olevad augud oleks joondatud pakkemasina kattel
olevate aukudega ja veenduge, et raami ülemiste nurgikute
torud oleksid käepideme sisedetaili plastikust jalases (9).
• Paigaldage neli ¼” kuusnurkset polti (11) (1/4 -20 x 1.15)
akudesse koos nelja nelinurkse mutriga (10) ja keerake need
kinni.
• Paigaldage kaks 1/4” kruvi (12) (1/4 -20 x 1.15 Kollane)
raami ülemise nurgiku keskel olevatesse aukudesse.
