Инструкция по эксплуатации Partner P11577HRB 2010
Страница 26
26
3
2
1
1
• Перед установкой двигатель трактора должен быть
выключен, а трактор поставлен на стояночный тормоз.
• Установите пружинные защелки (1) в монтажные
отверстия на заднем щитке.
• Вставьте шестигранные болты (2) в каждое отверстие
пружинной защелки и соответствующее отверстие на
заднем щитке.
• Накрутите стопорную гайку (3) на болт на противоположной
стороне заднего щитка.

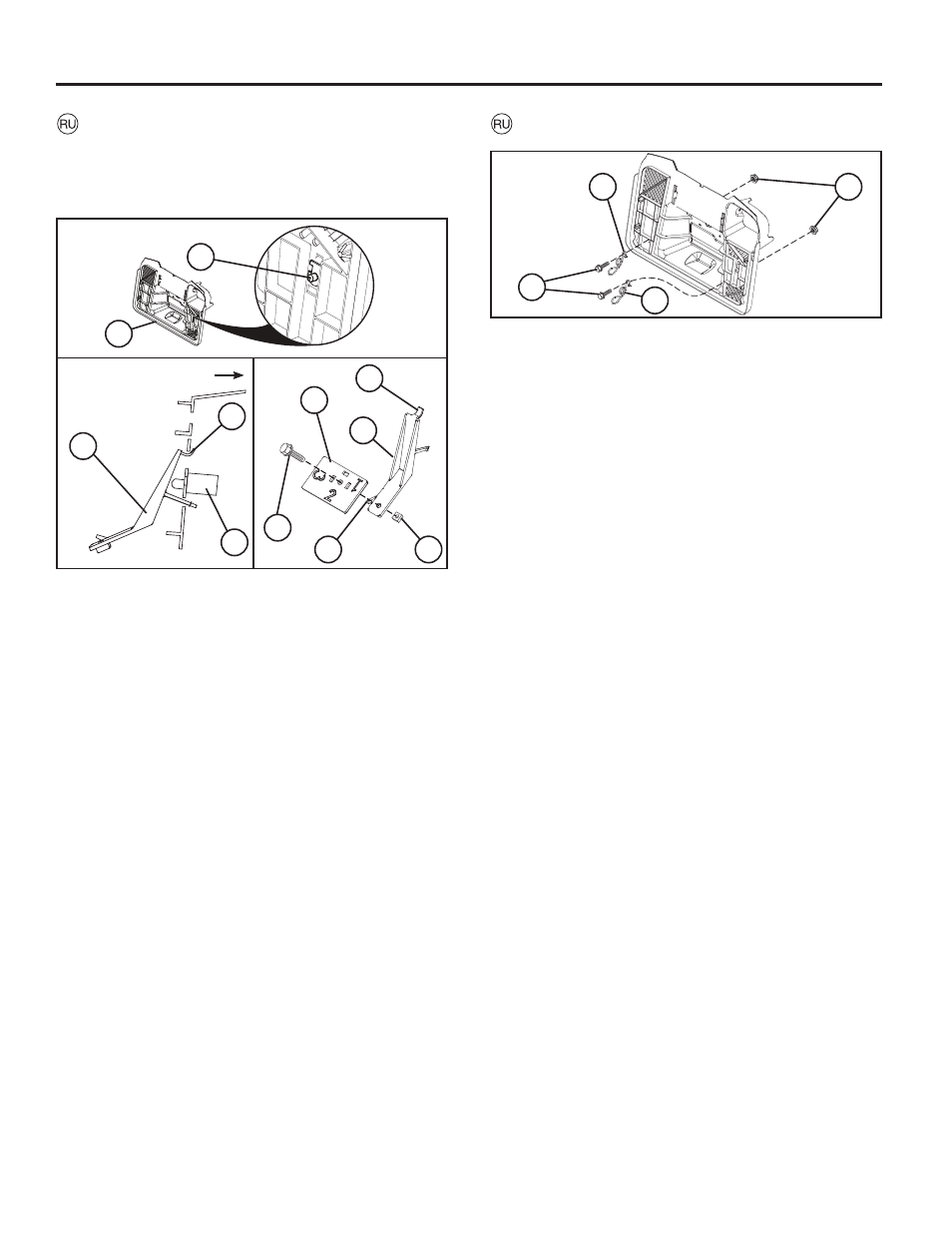

УСТАНОВКА РЫЧАГА/ЗАСЛОНКИ СБОРНИКА
• Перед установкой двигатель трактора должен быть
выключен, а трактор поставлен на стояночный тормоз.
• Стоя сзади трактора со сборником, снятым с заднего
щитка (1), определите местоположение переключателя
(2). (См. Рис. 1)
• Возьмите рычаг сборника (3) и вставьте фиксатор (4)
в верхнее гнездо, поворачивайте, пока рычаг (3) не
зафиксируется в нужном положении (см. Рис. 2 и Рис. 3)
• Если трава тяжелая/влажная, не устанавливайте
заслонку (5).
• Для более легкой травы используйте заслонку (5) в
положениях “1”, “2” или “3” (“3” в случае самой легкой или
сухой травы).
• Выберите нужное положение и поверните заслонку
крышки (5) так, чтобы нужная цифра была напротив вас.
• Положите заслонку (5) на рычаг (3) так, чтобы фиксатор
(6) в нижней части рычага сборника (3) попал в
соответствующее прямоугольное отверстие и проверьте,
чтобы отверстия в рычаге (3) и заслонке (5) совпадали.
• Вставьте болт (7) в отверстия в заслонке (5) и рычаге (3)
сборника и закрутите гайку (8) (См. Рис. 3)
• Положение заслонки можно изменить, ослабив
крепежные детали (7 и 8), сняв/повернув заслонку (5) и
затянув снова крепежные детали.
УСТАНОВКА КОМПОНЕНТОВ ТРАВОСБОРНИКА
НА ТРАКТОРЕ
Fig. 2
Fig. 3
Fig. 1
5
6
7
3
3
4
4
8
2
2
1
ПЕРЕДНЯЯ ЧАСТЬ
ТРАКТОРА
2
