Инструкция по эксплуатации Partner P11577HRB 2010
Страница 30
30
3
2
1
6
5
4
1
5
6
4
1
7
7
8
1
11
11
10
12
9
3

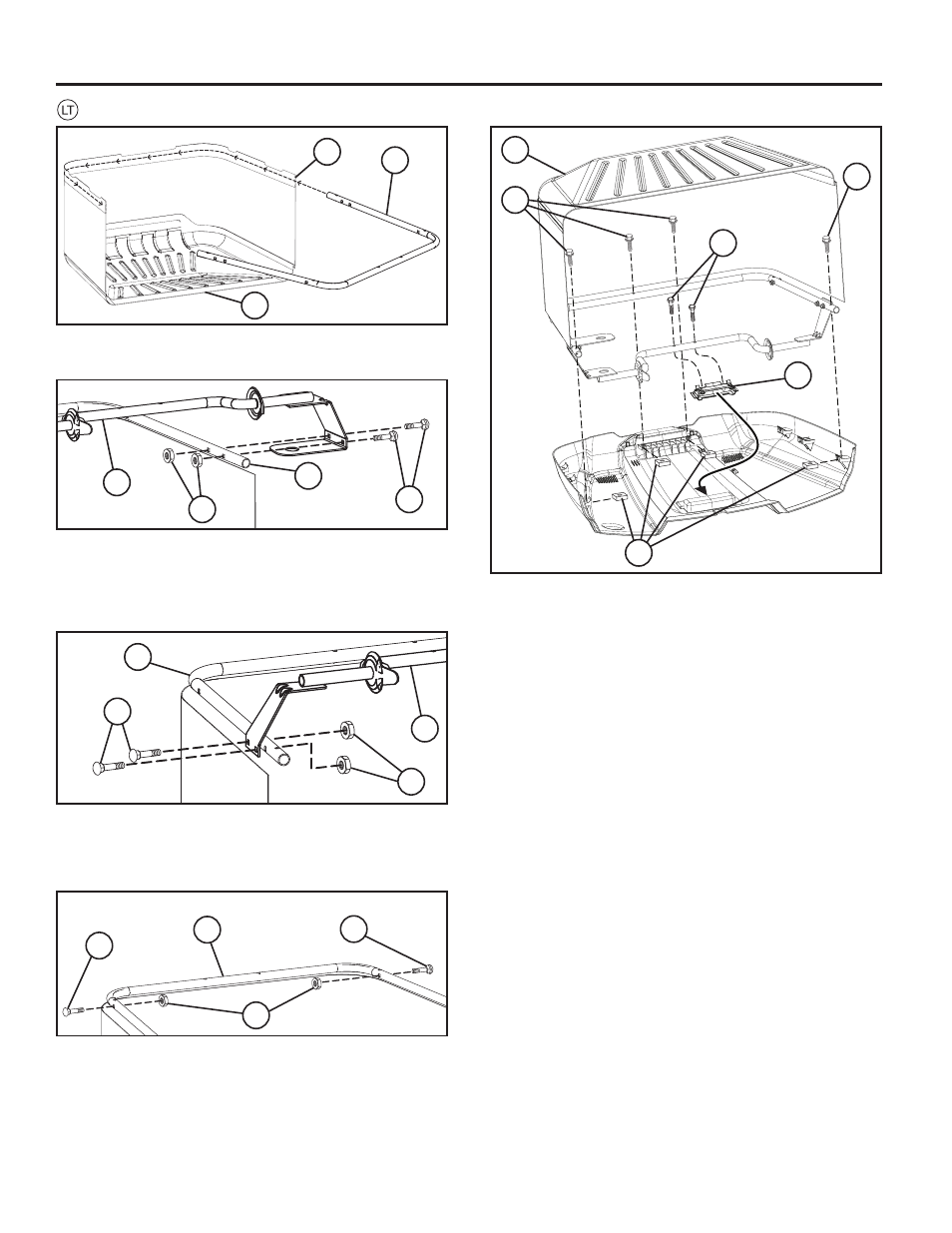

• Perkiškite viršutinį pakuotuvo rėmo vamzdį (1) per kilpą (2)
pakavimo audinio viršuje (kilpos segmentus galuose palikite
laisvus).
SURINKTUVO PRIMONTAVIMAS
• Pirmiausiai sulyginkite dvi angas, esančias pakuotuvo
rėmo viršutinės suvirintos konstrukcijos (4) dešinėje, su
atitinkamomis angomis viršutiniame pakuotuvo rėmo
vamzdyje (1).
• Įstatykite du 1/4”- 20 x 1,25 atraminius varžtus (5) ir
pritvirtinkite juos 1/4” veržlėmis (6).
• Sulyginkite dvi angas, esančias pakuotuvo rėmo viršutinės
suvirtintos konstrukcijos (4) kairėje, su atitinkamomis
angomis viršutiniame pakuotuvo rėmo vamzdyje (1).
• Įstatykite du 1/4”- 20 x 1,25 atraminius varžtus (5) ir
pritvirtinkite juos 1/4” veržlėmis (6).
• Įstatykite du atraminius atraminius varžtus (7) užpakalinėse
viršutinio pakuotuvo rėmo vamzdžio pusėse, o veržles
priveržkite ranka (8).
• Padėkite apverstą pakuotuvo dangtį (apsauginę dangą
palikite nepažeistą).
• Stumkite pakuotuvo rankenos įdėtinę detalę (9) į išretėjimą
pakuotuvo dangčio viduje. Įsitikinkite, kad dvi sąvaržos
viršuje užsifi ksavo savo vietoje kartu su pakuotuvo dangčiu.
Dantuką pakuotuvo rankenos įdėtinės detalės apačioje reikia
įstumti į vietą tarp dantuko, esančio pakuotuvo dangtyje.
• Įstumkite dvi kvadratines veržles (10) į kvadratines angas
pakuotuvo dangčio priekyje ir dvi kvadratines veržles į
kvadratines angas (po vieną angą kiekvienoje pusėje)
galinėje pakuotuvo dangčio nugarėlėje.
• Pasukite ir apverskite pakuotuvo komplektą (3), sulygindami
angas rėme su angomis pakuotuvo dangtyje ir įsitikindami,
kad rėmo viršutinės suvirintos konstrukcijos vamzdis
įstatytas į plastikinį įdėklą pakuotuvo rankenos įdėkle (9).
• Įstatykite keturis 1/4” šešiakampius varžtus (11) (1/4 -20 x
1.15) į angas su keturiomis kvadratinėmis veržlėmis (10) ir
veržkite, kol atsirems į paviršių.
• Įstatykite du 1/4” varžtus (12) (1/4 -20 x 1.15 Geltonas) į
angas viršutinės suvirintos konstrukcijos rėmo centre.
2
