Инструкция по эксплуатации Partner P11577HRB 2010
Страница 36
36
3
2
1
6
5
4
1
5
6
4
1
7
7
8
1
11
11
10
12
9
3

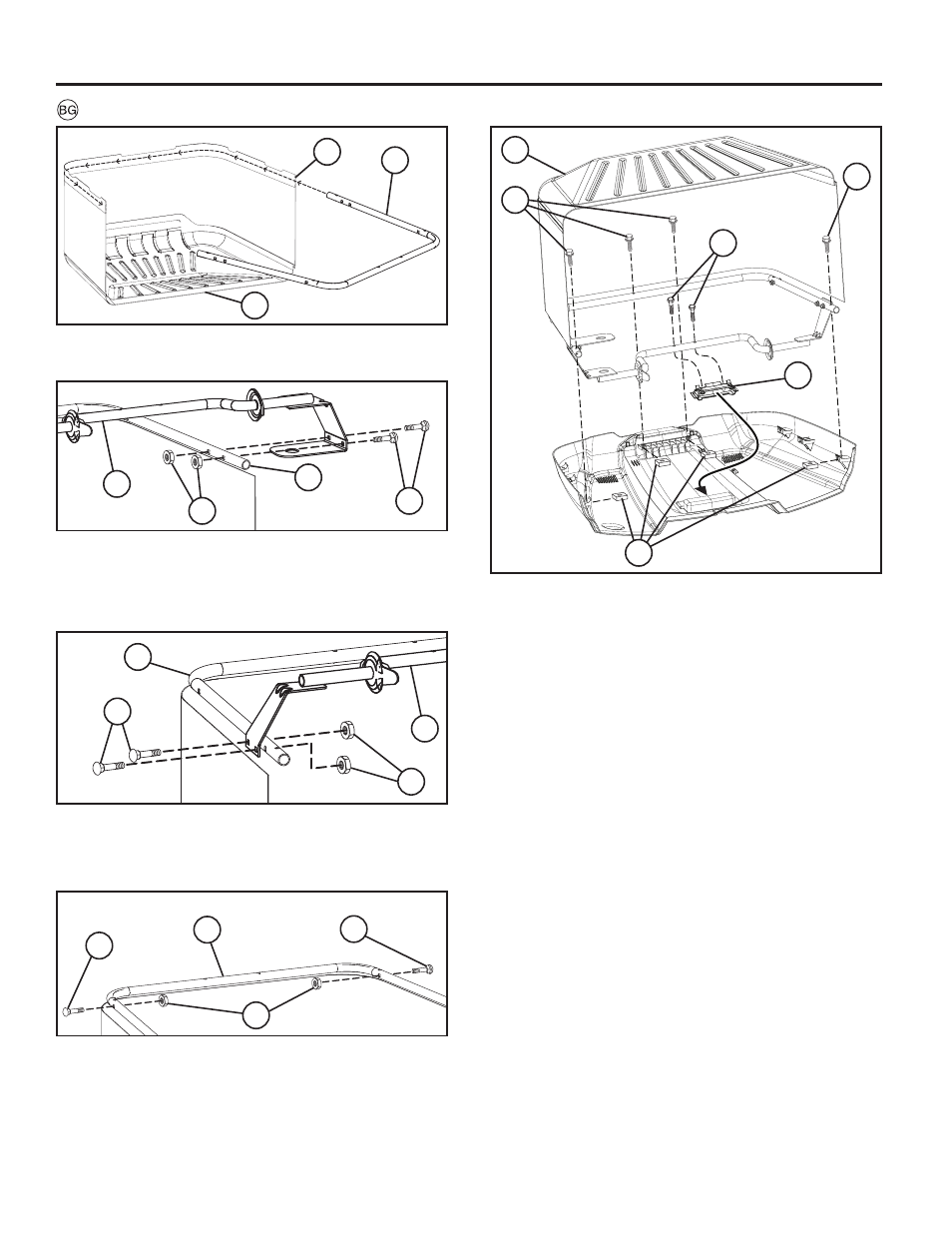

• Прекарайте горната тръба на рамката на сеносъбирача
(1) през гайката (2) отгоре на плата на сеносъбирача
(оставете сегментите от гайката в краищата свободни).
ЗА СГЛОБЯВАНЕТО НА КОША
• Първо, центрирайте двата отвора от дясната страна
на горната заварена конструкция на сеносъбирача (4),
към съответните отвори на горната тръба на рамката на
сеносъбирача (1).
• Поставете двата опорни болта 1/4”- 20 x 1,25 (5) и ги
затегнете с двете гайки 1/4” (6).
• Центрирайте двата отвора от лявата страна на горната
заварена конструкция на събирача (4) към съответните
отвори в горната тръба на рамката на събирача (1).
• Поставете двата опорни болта 1/4”- 20 x 1,25 (5) и ги
затегнете с двете гайки 1/4” (6).
• Поставете още два носещи болта (7) отзад на страните
на горната тръба на рамката на сеносъбирача, като
затегнете на ръка контрагайките (8).
• Сложете обърнат капака на сеносъбирача (без да
засягате предпазния капак).
• Плъзнете вложката на дръжката на сеносъбирача (9)
във вдлъбнатината отвътре на капака на сеносъбирача.
Уверете се, че двата раздела в горната страна са се
заключили на място в капака на сеносъбирача. Зъбите
в долната част на вложката за дръжката на събирача,
трябва да се плъзнат на местата си между зъбите на
капака на сеносъбирача.
• Плъзнете две квадратни гайки (10) в двете квадратни
гнезда отпред на капака на сеносъбирача и две квадратни
гайки в двете квадратни гнезда (по едно от всяка страна)
на задната дръжка на капака на сеносъбирача.
• Завъртете блока на сеносъбирача (3) с горната част
надолу, като подравните отворите в рамката с отворите в
капака на сеносъбирача и се погрижите горната заварена
конструкция на рамката да застане в пластмасовото
легло на вложката на дръжката на сеносъбирача (9).
• Поставете четири шестостенни болта 1/4” (11) (1/4 -20
x 1.15) в отворите с четири квадратни гайки (10) и ги
завинтете, докато влязат докрай.
• Поставете четири шестостенни болта 1/4” (12) (1/4 -20
x 1.15 Злато) в отворите в средата на горната заварена
конструкция на рамката.
2
