• Enne paigaldamist, peab traktori mootor olema väljalülitatud
ja käsipidur peale pandud.
• Paigaldage vedrud (1) tagaplaadil olevatesse
kinnitusaukudesse.
• Paigaldage kuusnurkpolt (2) mõlema vedru avausse ja
vastavasse auku tagaplaadil.
• Keerake kontramutter (3) poldile tagaplaadi vastasküljel.

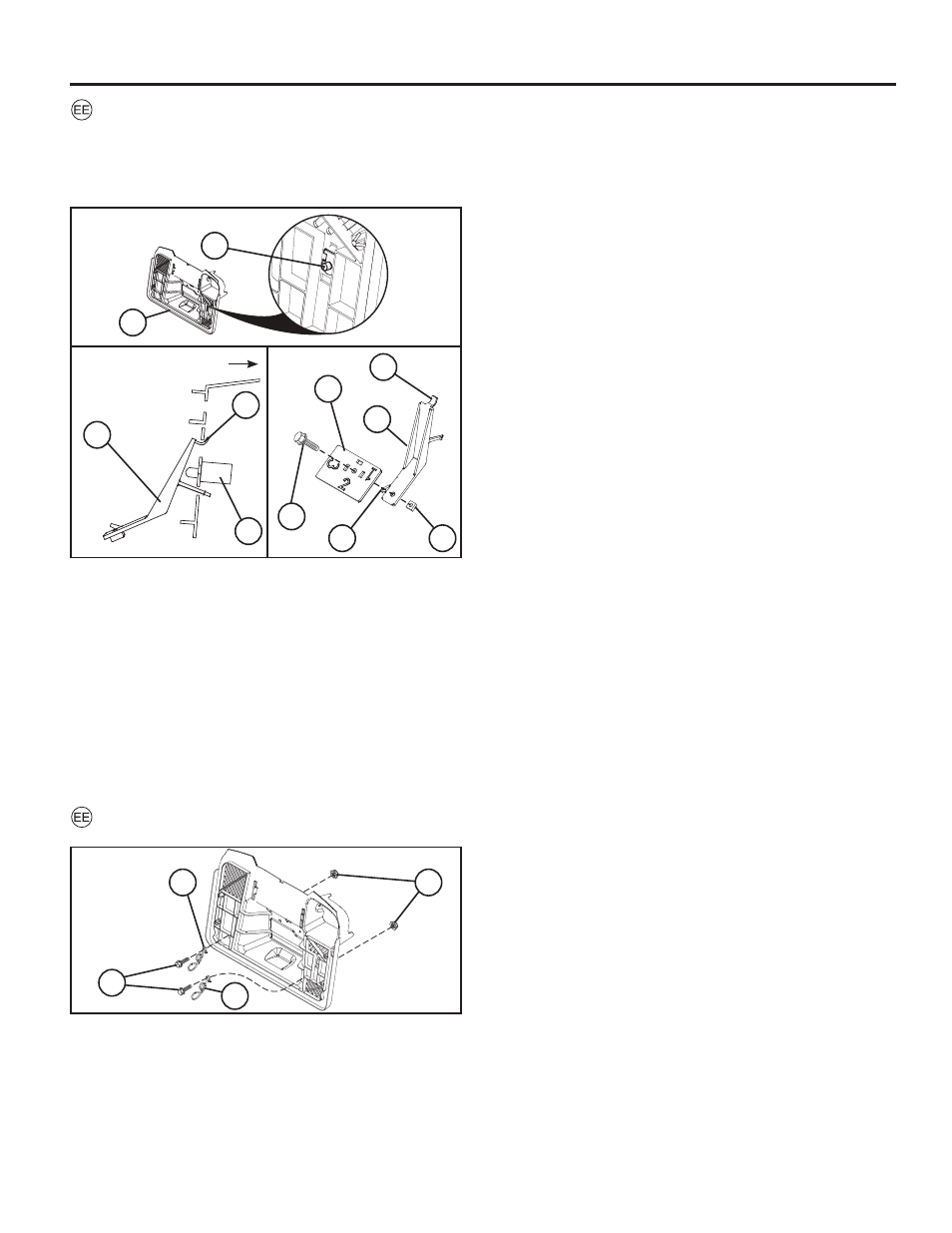

PAKKEMASINA PAIGALDAMISEKS TÄISKANGIGA
• Enne paigaldamist, peab traktori mootor olema väljalülitatud
ja käsipidur peale pandud.
• Seiske traktori taga ja vaadake, et pakkemasin oleks
tagaplaadilt (1) eemaldatud, leidke üles koti lüliti (2) koht. (Vt
joonis 1)
• Võtke pakkemasina täiskang (3) ja asetage konks (4)
ülemisse avausse ja keerake kuni kang (3) lukustub kohale
(vt joonised 2 ja 3)
• Raske/märja muru puhul ärge paigaldage pedaali (5).
• Kergema rohu puhul kasutage pedaali (5) asendis 1, 2 või 3
(kusjuures 3 on mõeldud kergeima või kuiva rohu jaoks).
• Valige asend ja keerake pakkemasina pedaali (5) nii, et
soovitud number oleks teie poole.
• Asetage pedaal (5) kangile (3) nii, et kangi põhjas olev eend
(6) läheks läbi vastava nelinurkse ava ja veenduge, et kang
(3) ja pedaal (5) oleks joondatud.
• Paigaldage kruvid (7) läbi kangi (5) ja pedaali (3) aukude
ning kinnitage mutriga (8) (vt joonis 3)
• Asendi muutmiseks keerake lahti kinnitid (7 ja 8), eemaldage/
keerake pedaali (5) ja keerake kinniti uuesti kinni.
MURUKOGUJA KOMPONENTIDE PAIGALDAMINE
TRAKTORILE
Fig. 2
Fig. 3
Fig. 1
5
6
7
3
3
4
4
8
2
2
1
TRAKTORI ESIKÜLG
2
