90

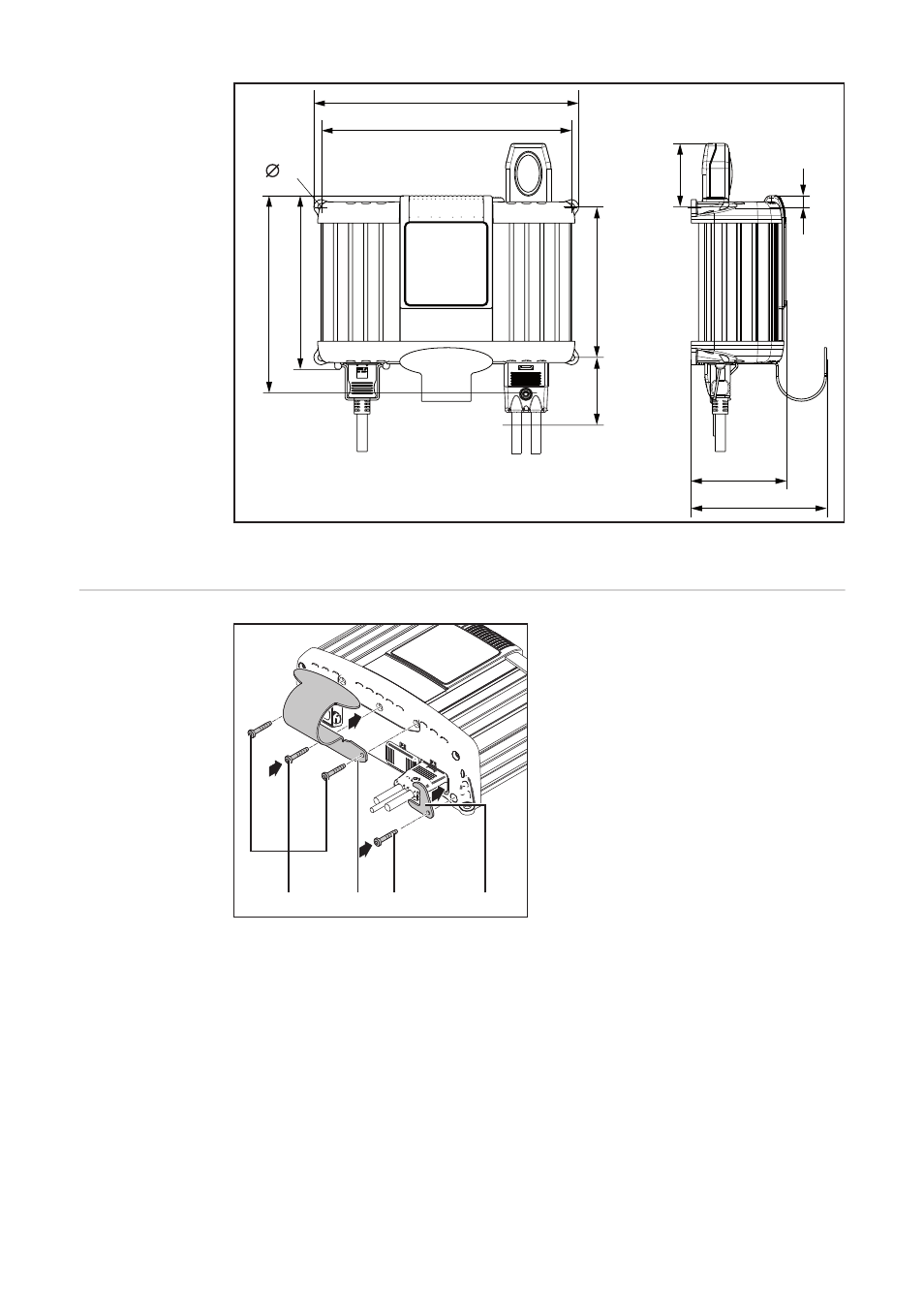

Helyigény élvédő nélkül, továbbá helyigény a jelzőlámpa és tartókengyel opcióval (* szabad tér a szereléshez /
szétszereléshez)
Szerelje fel a töl-
tőkábelre a tartó-
kengyelt és a
töltőkábel teher-
mentesítőt (op-
ció)
Tartókengyel felszerelése:
-
Lazítsa meg a csavart (1)
-
Szerelje fel a tartókengyelt (2) az
előzőleg meglazított csavarokkal
Szerelje fel a tehermentesítőt:
-
Lazítsa meg a csavart (3)
-
Szerelje fel a töltőkábel (4) tehermen-
tesítőjét az előzőleg meglazított csa-
varral
247
88
126
140
60 +20*
70 + 20*
11
+
5
*
162
184
233
6,5
1
2
3
4
(1)
(2)
(3)
(4)
FONTOS! Minden csavar meghúzási nyo-
matéka 2,5 Nm.
