116

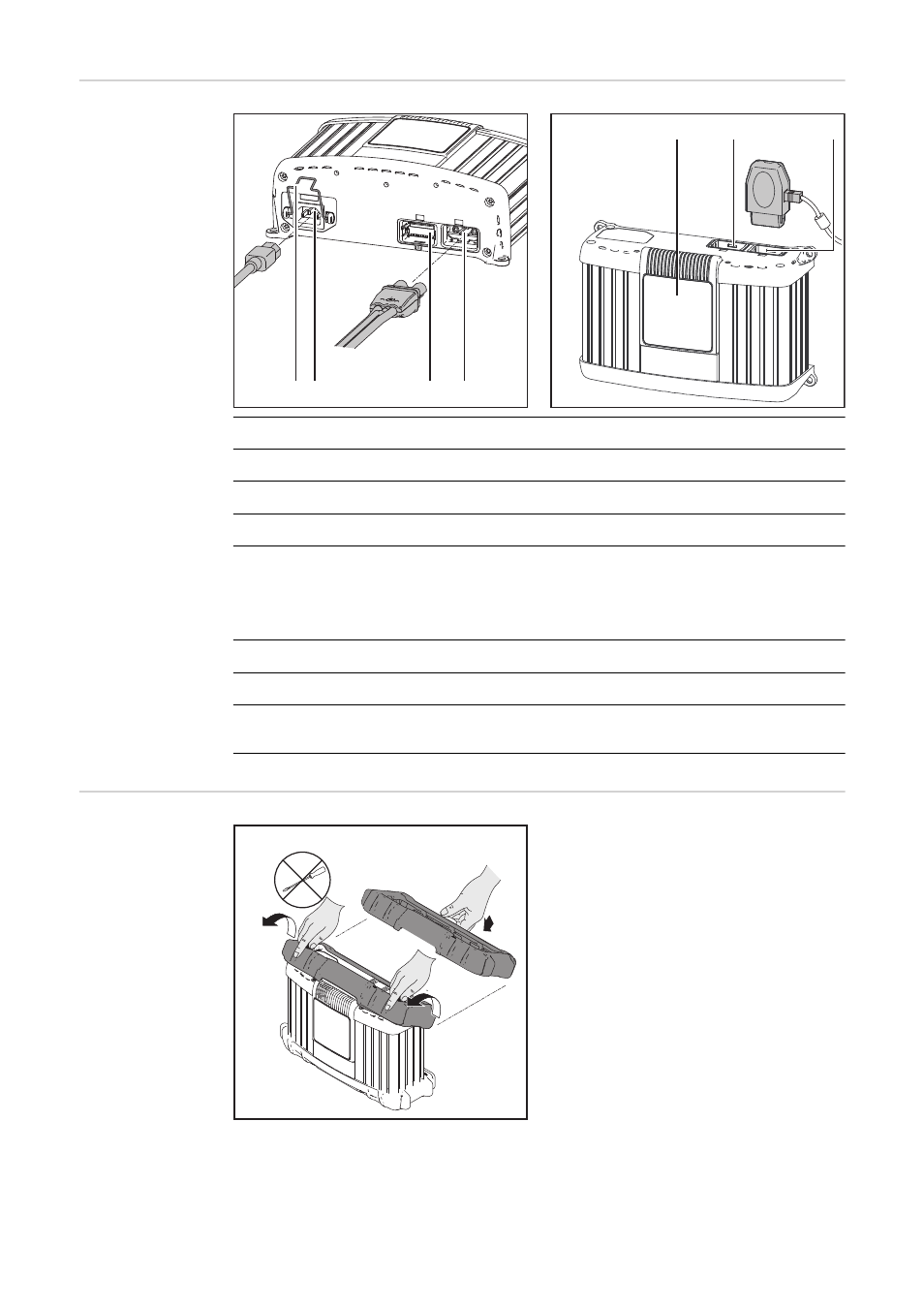

Przyłącza
Nr Funkcja
(1) Kabłąk zabezpieczający kabla zasilania
(2) AC Input — gniazdo zasilające
(3) brak obłożenia
(4) Przyłącze P1 — gniazdo kabla do ładowania
Do podłączania kabla do ładowania
Dodatkowo do podłączania opcji ładowania sterowanego temperaturą lub ze-
wnętrznej funkcji Start / Stop
(5) Wyświetlacz
(6) brak obłożenia
(7) Przyłącze P4 — Multiport
do podłączenia opcjonalnej kontrolki stanu
Opcja Osłona kra-
wędzi Demontaż osłony krawędzi wykonuje się w
kolejności odwrotnej do montażu.
W przypadku zamontowanej osłony kra-
wędzi montaż uchwytu nie jest możliwy.
(1)(2) (3) (4)
(6) (7) (5)
1
2
2
