Снимите крышки
разъемов и
дополнительны
х устройств В случае необходимости
воспользуйтесь отверткой:
-
Крышка (1) разъема P3 - Visual Port
- Крышка (2) разъема P4 -
многофункциональный порт
- Крышка (3) разъема P2 - порт ввода/
вывода
Оставьте на неиспользуемых разъемах
P2, P3 и P4 крышки (1), (2) и (3).
Монтаж

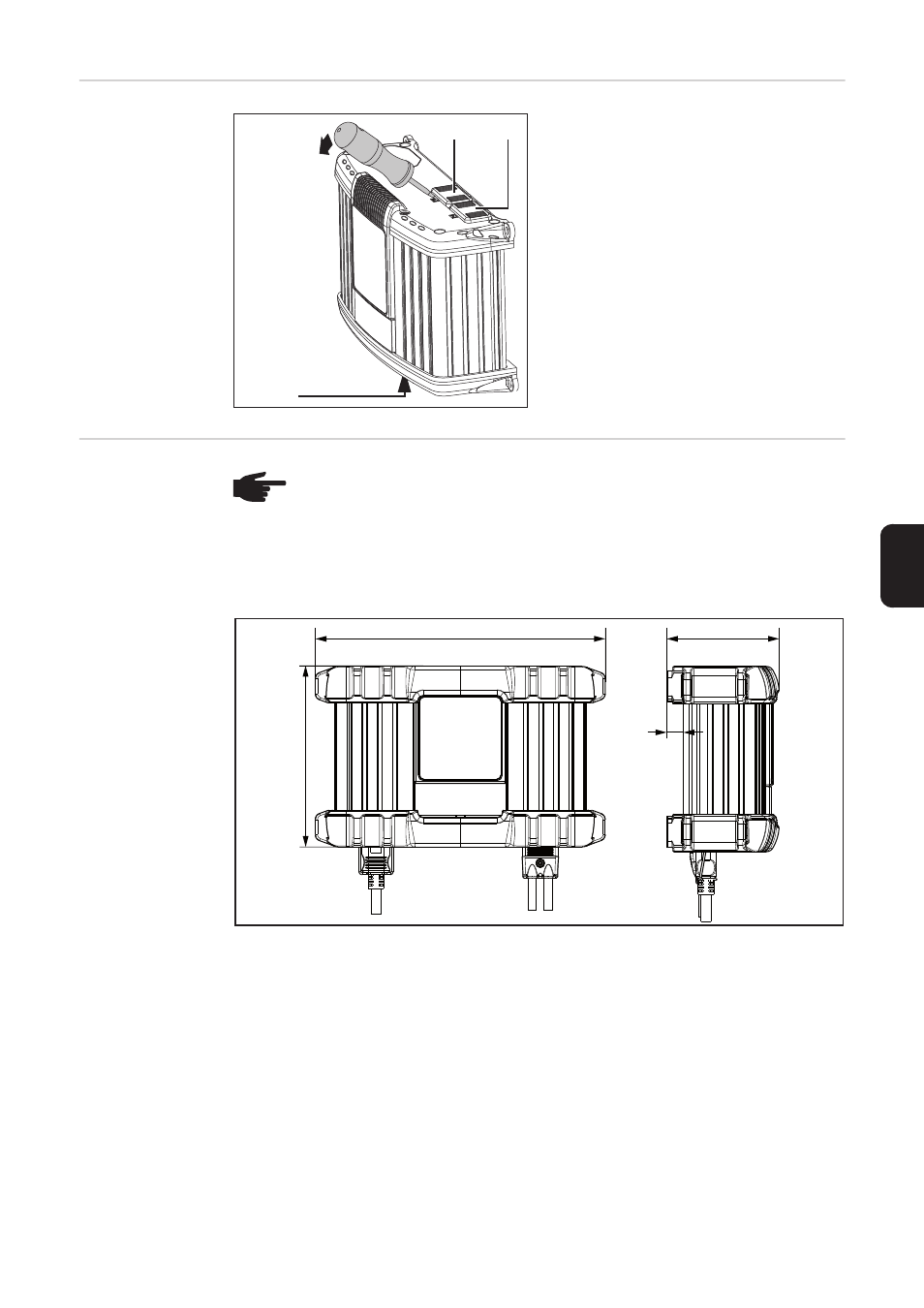

Чтобы обеспечить доступность штекеров, для устройства необходимо учесть
следующие габариты, мм (дюйм):
Занимаемая площадь с защитой кромок
(2)
(3)
(1)
УКАЗАНИЕ! При установке зарядного устройства в распределительном
шкафу (или аналогичном закрытом помещении) обеспечьте надлежащий
отвод тепла путем принудительной вентиляции. Свободное пространство
вокруг аппарата должно составлять 10 см.
100
15,5
168
270
