173
SV
Borttagning av
skyddslock för
anslutningar och
tillval

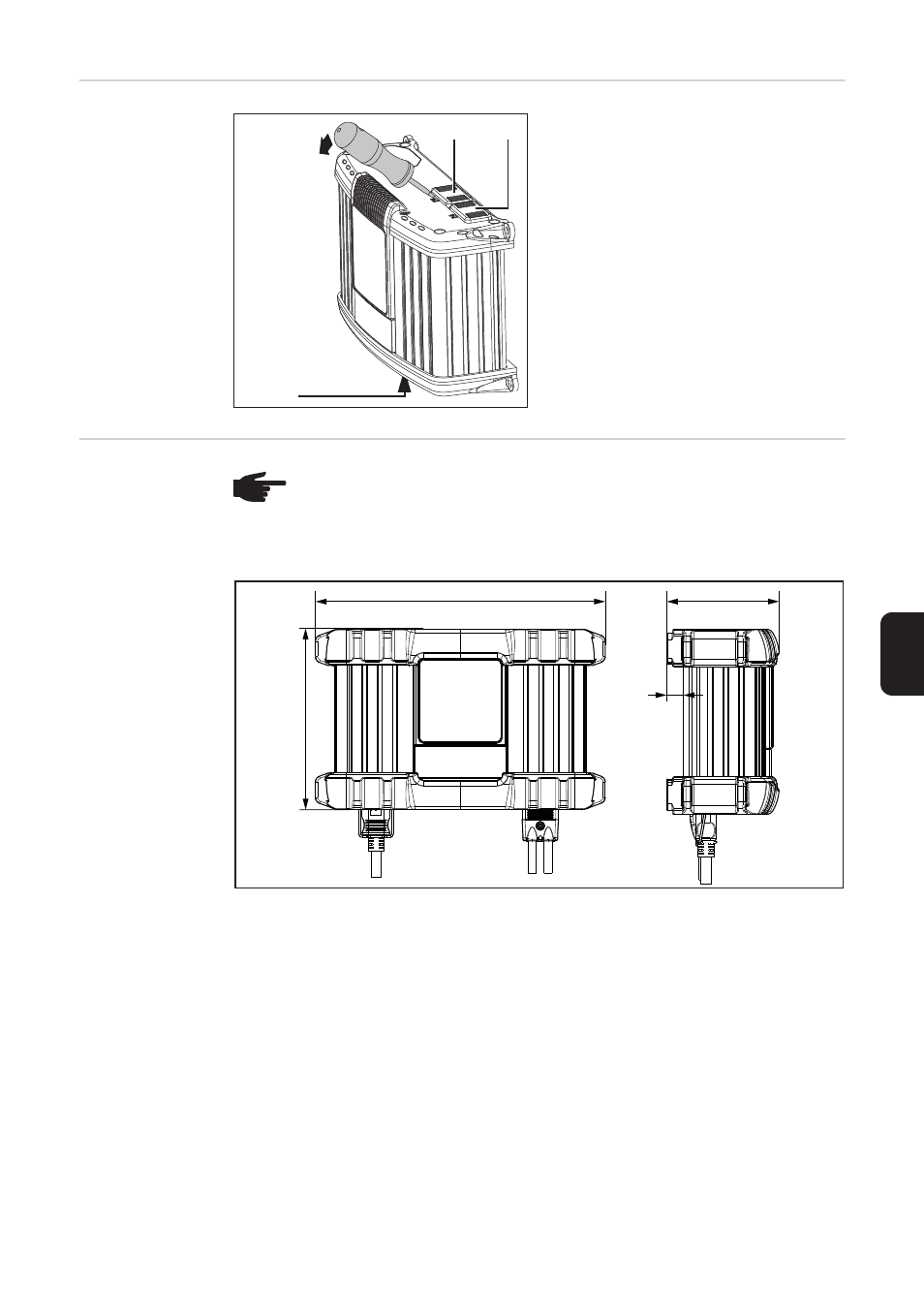

Ta vid behov bort följande med en skruv-
mejsel:
-
Skyddslock (1) för anslutning P3 - visu-
ell port
-
Skyddslock (2) för anslutning P4 - mul-
tiport
-
Skyddslock (3) för anslutning P2 - I/U-
port
Låt de av anslutningarna P2, P3 och P4
som inte används vara förslutna med
skyddslocken (1), (2) och (3).
Montering
Följande utrymmesmått i mm krävs för att också garantera att kontakterna är åtkomliga:
Utrymmesbehov med kantskydd
(2)
(3)
(1)
OBS! Vid inbyggnad av laddaren i ett kopplingsskåp (eller liknande slutet utrym-
me) är det viktigt att det finns tillräcklig värmeavledning genom fläktstyrd luftcirku-
lation. Det måste finns minst 10 cm fritt utrymme runt laddaren.
100
15,5
168
270
