Kiinnityssangan
ja latauskaapelin
kiinnikkeen asen-
taminen

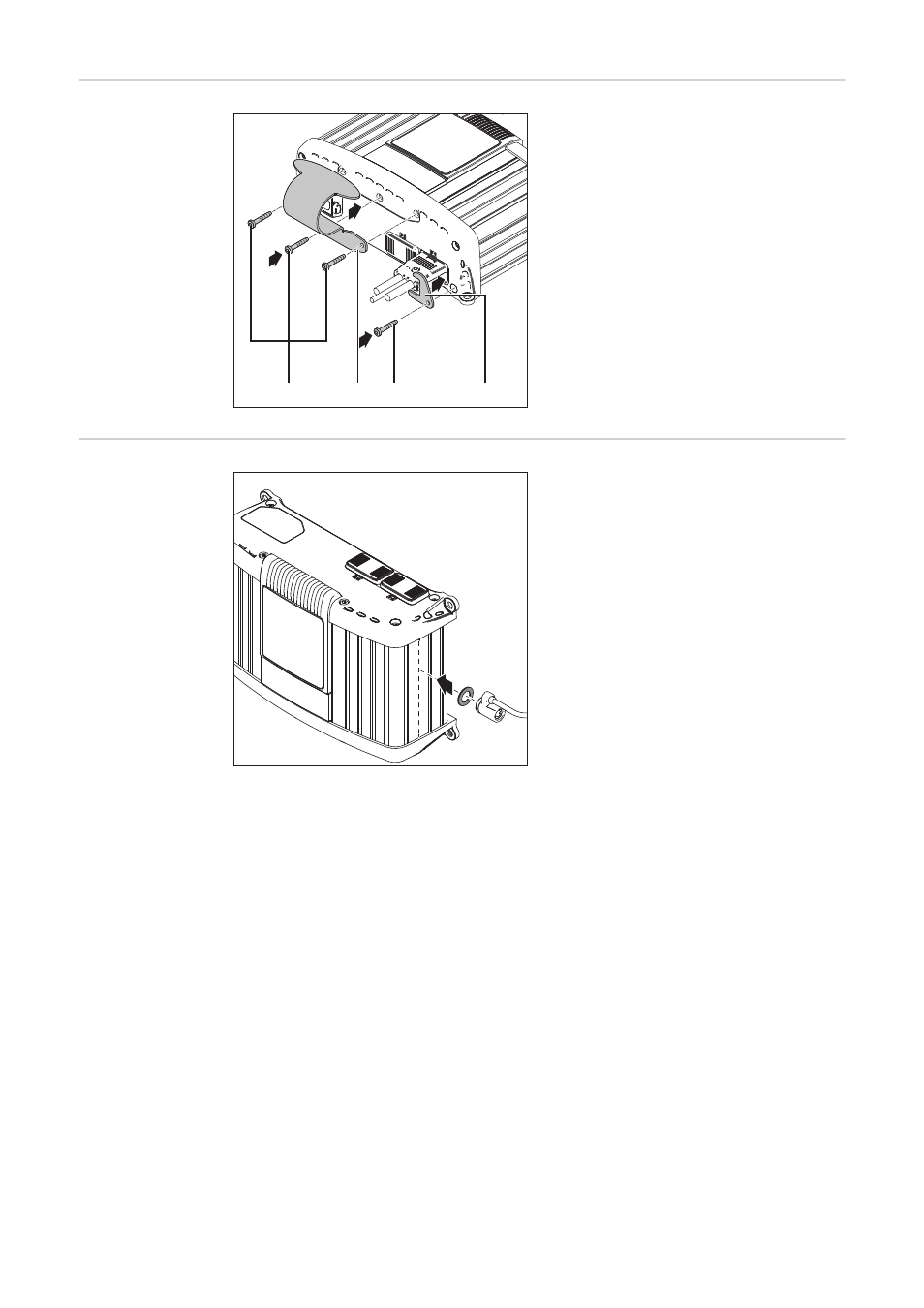

Kiinnityssangan asentaminen:
-
Irrota ruuvit (1).
-
Asenna kiinnityssanka (2) aikaisem-
min irrotetuilla ruuveilla.
Kaapelin kiinnikkeen asentaminen:
-
Irrota ruuvi (3).
-
Asenna latauskaapelin kiinnike (4) ai-
kaisemmin irrotetulla ruuvilla.
Turvalukon val-
mistelu
Turvalukko ei sisälly toimitukseen.
Turvalukon kiinnitys on mahdollista ainoa-
staan
-
kotelon uraan kuvan mukaisesti
-
tarkalleen vastakkaiseen kotelon ura-
an
-
välikelevyllä M8 DIN 125 tai DIN 134,
kuvan mukaisesti sijoitettuna.
1
2
3
4
(1)
(2)
(3)
(4)
TÄRKEÄÄ! Kaikkien ruuvien kiristysmo-
mentti on 2,5 Nm.
