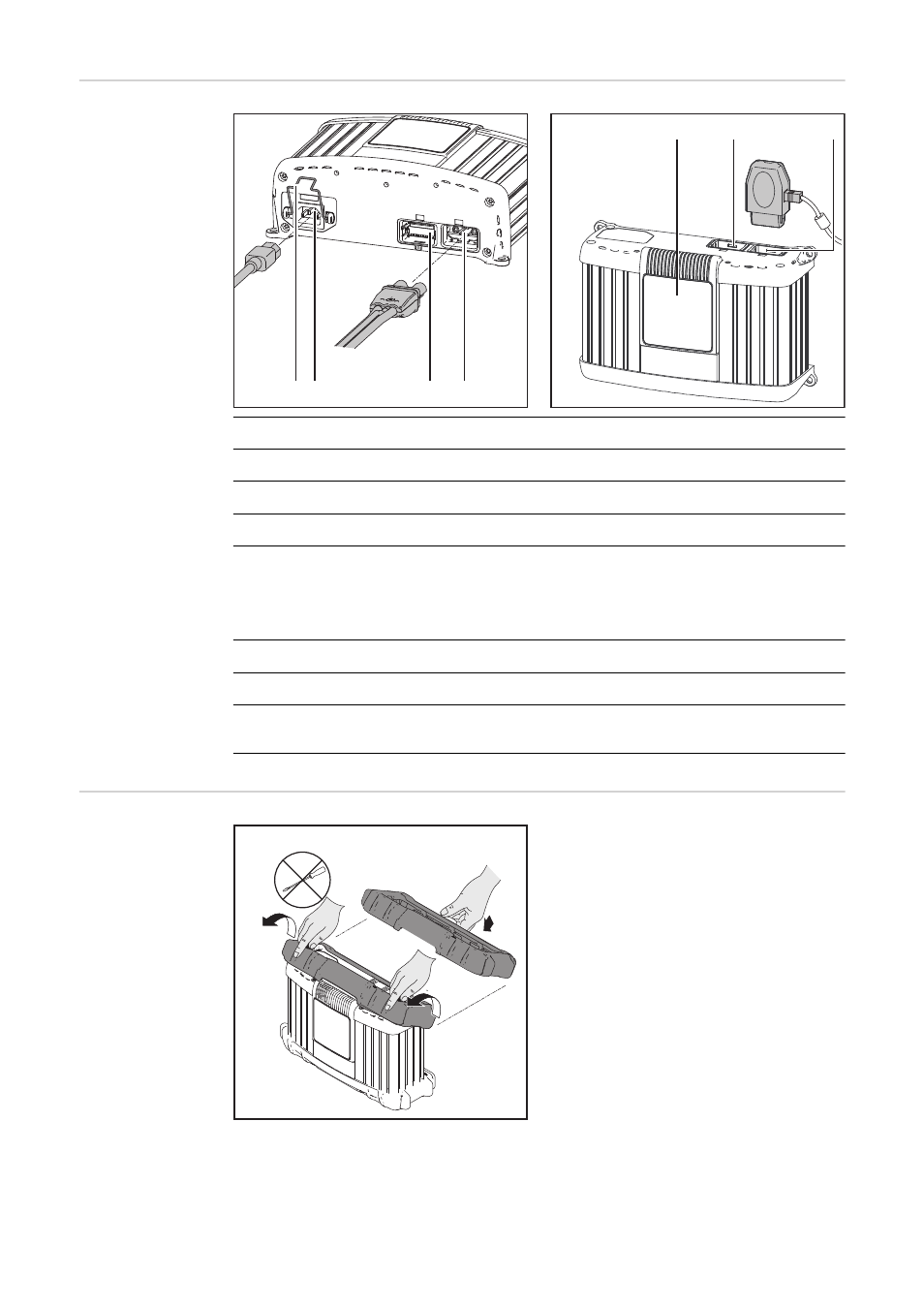

Соединения
№
Назначение
(1)
Предохранительный зажим сетевого кабеля
(2)
Вход переменного тока — сетевая розетка
(3)
не назначено
(4)
Разъем P1 — розетка для подсоединения
используется для подключения зарядного кабеля
также возможно подключение дополнительных устройств для зарядки с
отслеживанием температуры и внешнего пуска/остановки.
(5)
Дисплей
(6)
не назначено
(7)
Разъем P4 — мультипорт
для подключения дополнительного светового индикатора состояния
Дополнительная
рамка для
защиты кромок
Демонтаж защитного приспособления
на кромке производится в
последовательности, обратной
последовательности монтажа.
В случае установки рамки для защиты
кромок монтаж скоб невозможен.
(1)(2)
(3)
(4)
(6)
(7)
(5)
