40
Nr.
Funktion
(1)
Strømkabel - sikringsbøjle
(2)
AC input - netbøsning
(3)
ikke optaget
(4)
Tilslutning P1 - bøsning ladekabel
til tilslutning af ladekablet
endvidere til tilslutning af ekstraudstyret temperaturstyret opladning eller ekstern
start / stop
(5)
Display
(6)
ikke optaget
(7)
Tilslutning P4 - multiport
til tilslutning af den valgfri statuslampe

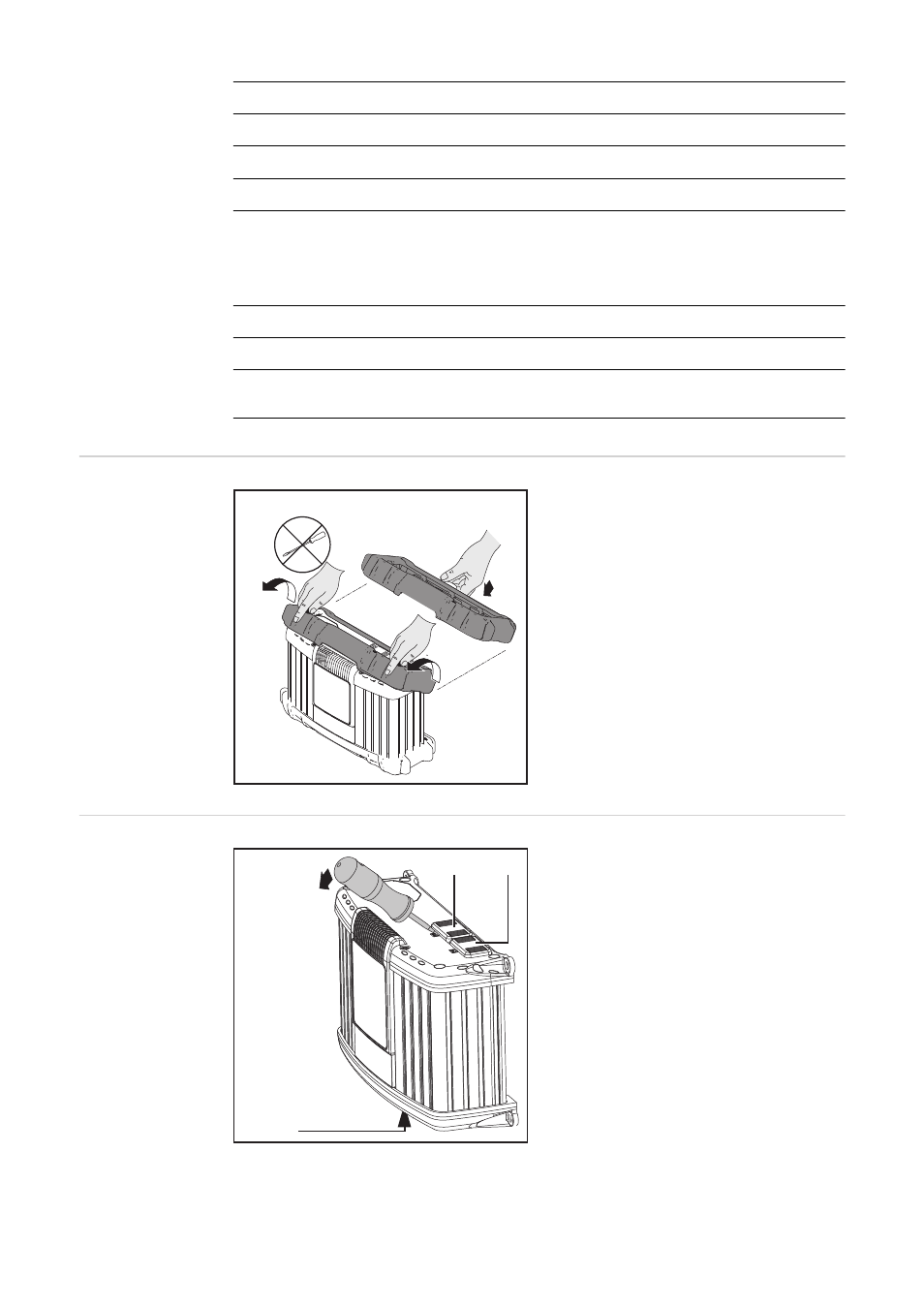

Ekstraudstyret
kantbeskyttelse
Kantbeskyttelsen afmonteres i omvendt
rækkefølge af monteringen.
Når kantbeskyttelsen er monteret, er det
ikke muligt at montere bøjlen.
Fjern afdæknin-
gerne til tilslut-
ninger og
ekstraudstyr
Fjern disse afdækninger ved hjælp af en
skruetrækker ved behov:
-
Afdækning (1) til tilslutning P3 - Visual
Port
-
Afdækning (2) til tilslutning P4 - Multi-
port
-
Afdækning (3) til tilslutning P2 - I/O-
port
Lad tilslutningerne P2, P3 og P4 være luk-
kede med afdækningerne (1), (2) og (3).
1
2
2
(2)
(3)
(1)
