16
Č.
Funkce
(1)
Bezpečnostní západka síťového kabelu
(2)
Síťový konektor – vstup AC
(3)
Neobsazeno
(4)
Přípojka P1 – zásuvka nabíjecího kabelu
pro připojení nabíjecího kabelu
dodatečně pro připojení rozšířené výbavy teplotně řízeného nabíjení nebo externí
funkce Start/Stop
(5)
Displej
(6)
Neobsazeno
(7)
Přípojka P4 – Multiport
pro připojení volitelné stavové kontrolky

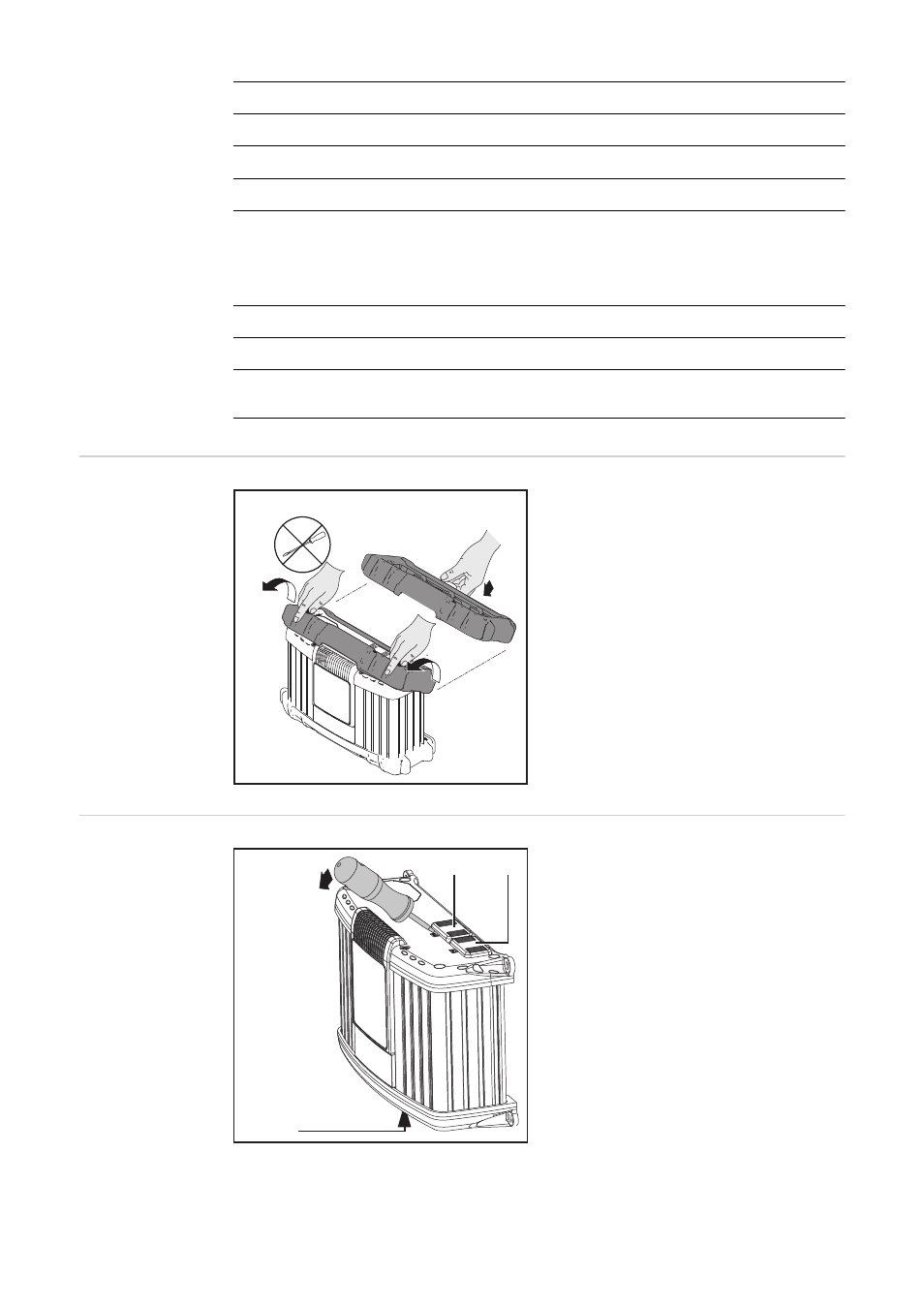

Rozšířená výbava
ochrana hran
Demontáž ochrany hran se provádí v
opačném pořadí než montáž.
Při namontované ochraně hran nelze pro-
vést montáž držadla.
Odstranění krytů
pro přípojky a
rozšířené výbavy
V případě nutnosti sejměte pomocí šroubo-
váku:
-
Kryt (1) pro přípojku P3 - Visual Port
-
Kryt (2) pro přípojku P4 - Multiport
-
Kryt (3) pro přípojku P2 - I/O-Port
Nepoužité přípojky P2, P3 a P4 nechejte
uzavřené pomocí krytů (1), (2) a (3).
1
2
2
(2)
(3)
(1)
