64
Nro
Toiminto
(1)
Verkkokaapeli – kiinnityssanka
(2)
AC-tulo – verkkopistoke
(3)
Ei käytössä
(4)
Liitäntä P1 – latauskaapelin pistoke
Latauskaapelin liittäminen.
Lisäksi myös seuraaville lisävarustetoiminnoille: lämpötilaohjattu lataus ja ulkoinen
käynnistys/pysäytys.
(5)
Näyttö
(6)
Ei käytössä
(7)
Liitäntä P4 – yleisportti
Lisävarusteena saatavan tilamerkkivalon liittämiseen.

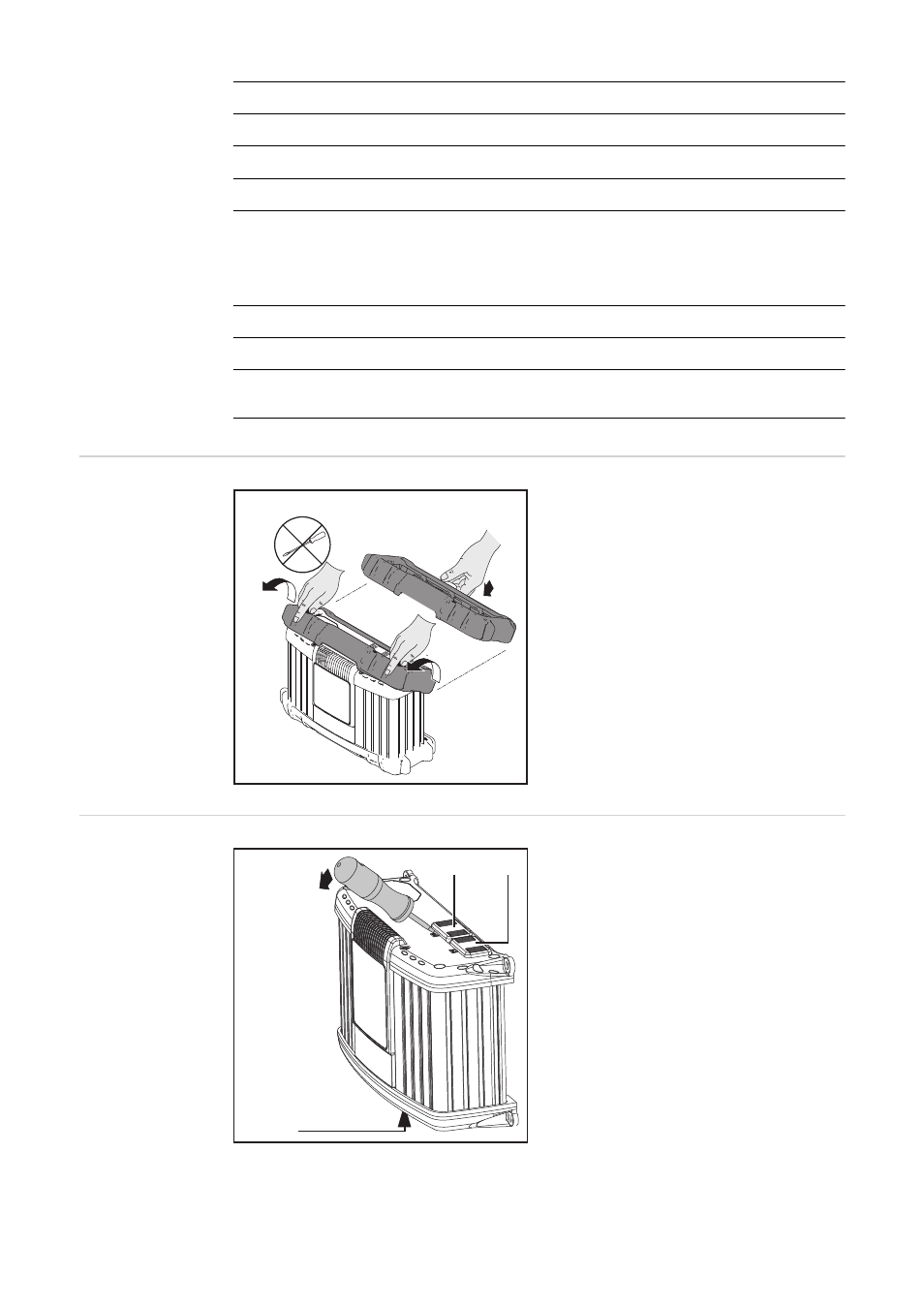

Reunasuojus
Reunasuojus irrotetaan asentamiseen näh-
den päinvastaisessa järjestyksessä.
Kun reunasuojus on asennettu, kiinnityss-
ankaa ei voi asentaa.
Liitäntöjen ja lisä-
varusteiden suo-
jakansien
irrottaminen
Irrota tarvittaessa ruuvimeisselin avulla:
-
suojakansi (1) liitännälle P3 –
näyttöportti
-
suojakansi (2) liitännälle P4 – yleisport-
ti
-
suojakansi (3) liitännälle P2 – I/O-port-
ti.
Jätä käyttämättömien liitäntöjen P2, P3 ja
P4 suojakannet (1), (2) ja (3) paikoilleen.
1
2
2
(2)
(3)
(1)
