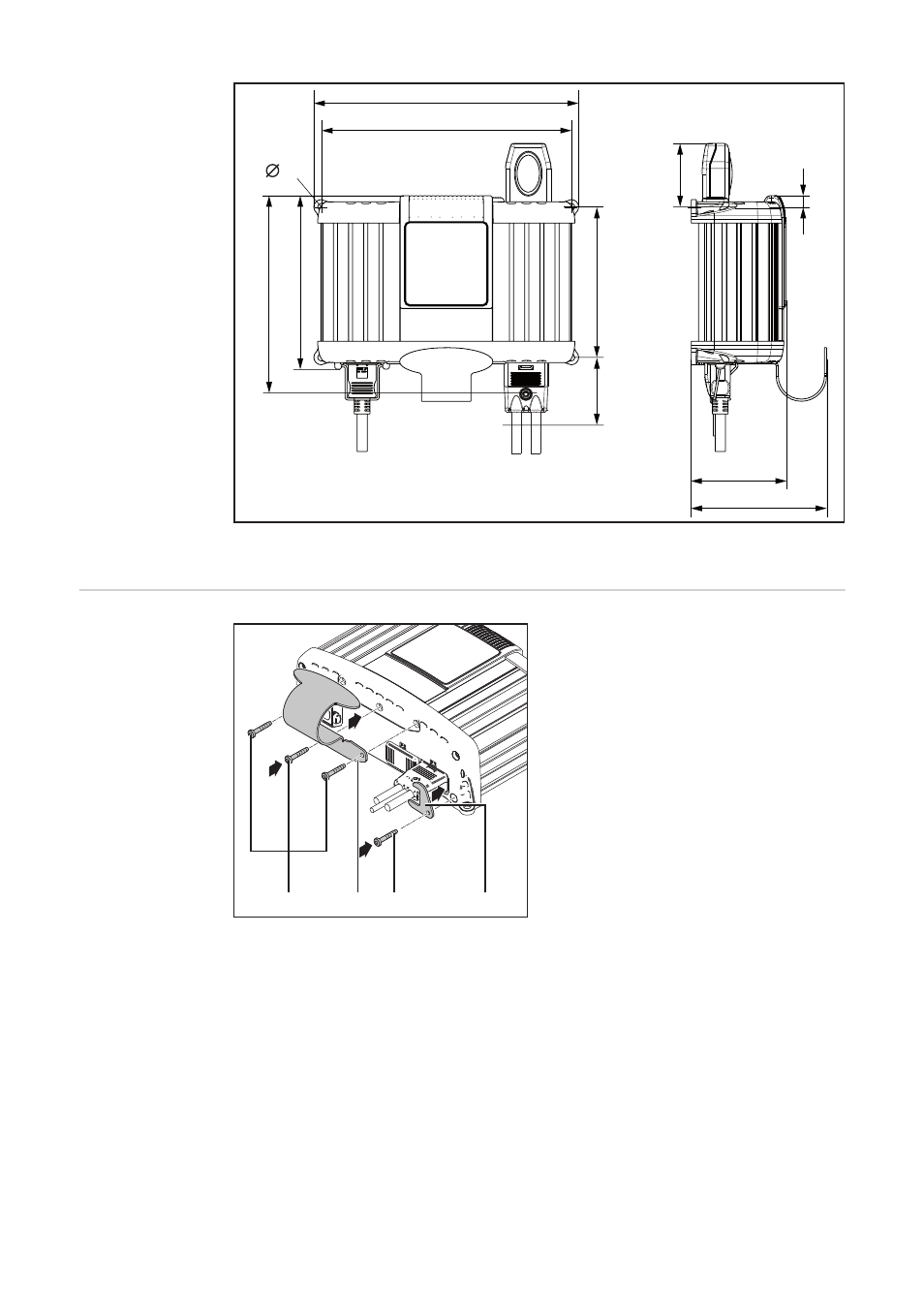

Zapotrzebowanie miejsca bez osłony krawędzi, jak również zapotrzebowanie miejsca z opcją Lampka sygnali-
zacyjna oraz Uchwyt (* wolna przestrzeń do montażu / demontażu)
Montaż opcji
uchwyt oraz opcji
Zabezpieczenie
przed wyrwaniem
dla kabla do łado-
wania
Montaż uchwytu:
-
Odkręć śruby (1).
-
Zamontuj uchwyt (2) za pomocą odkrę-
conych wcześniej śrub.
Montaż zabezpieczenia przed wyrwaniem:
-
Odkręć śrubę (3).
-
Zamontuj zabezpieczenie przed wyr-
waniem (4) dla kabla do ładowania za
pomocą odkręconej wcześniej śruby.
247
88
126
140
60 +20*
70 + 20*
11
+
5
*
162
184
233
6,5
1
2
3
4
(1)
(2)
(3)
(4)
Ważne! Moment dokręcania dla wszyst-
kich śrub wynosi 2,5 Nm.
