174

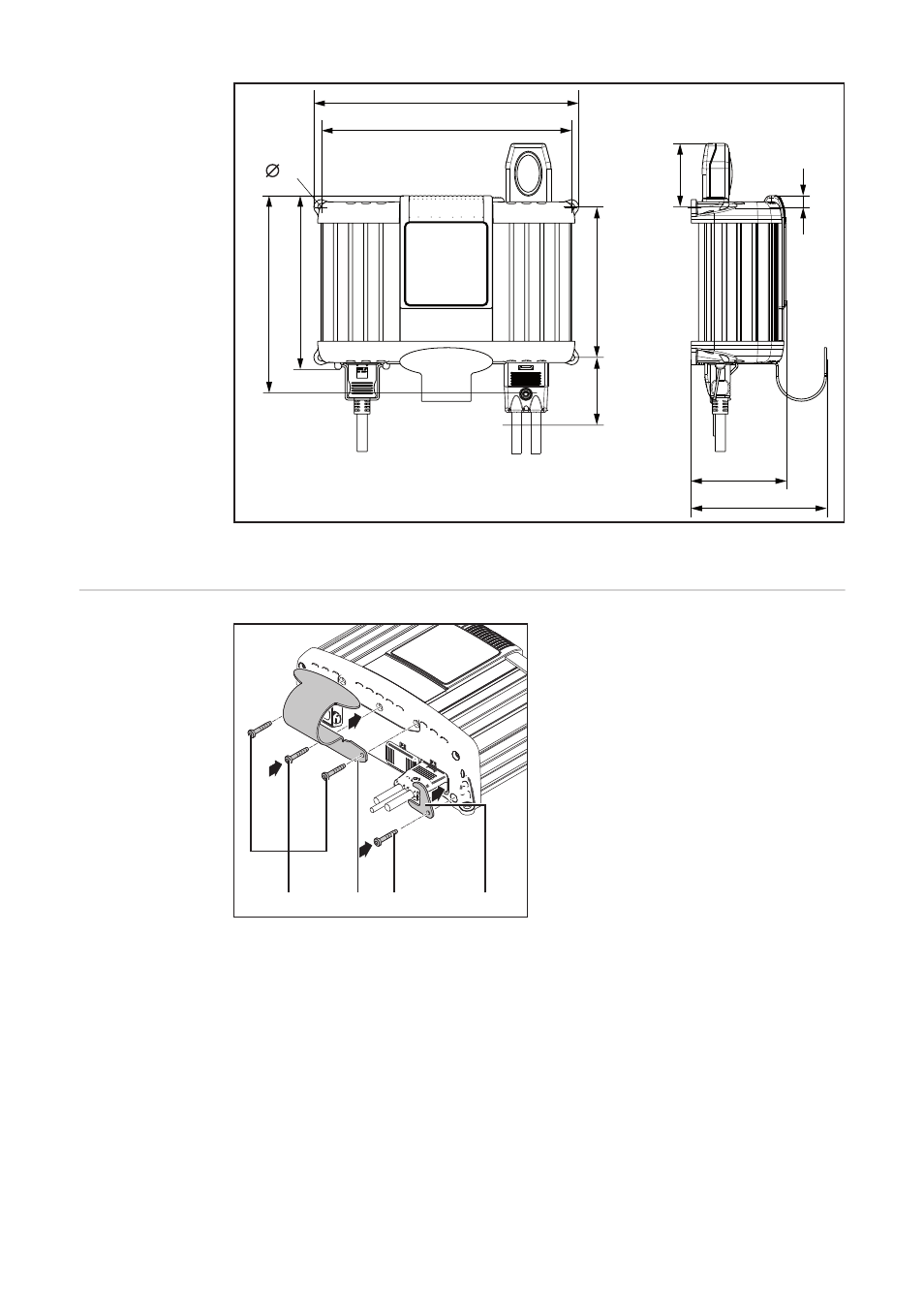

Utrymmesbehov utan kantskydd och utrymmesbehov med tillvalen Signallampa och Fästbygel (* fritt utrymme för
montering/demontering)
Montering av till-
valet Fästbygel
och tillvalet
Dragavlastning
för laddningska-
bel
Montera en fästbygel:
-
Lossa skruvarna (1)
-
Montera fästbygeln (2) med de tidigare
lossade skruvarna
Montera en dragavlastning:
-
Lossa skruven (3)
-
Montera dragavlastningen för
laddningskabeln (4) med den tidigare
lossade skruven
247
88
126
140
60 +20*
70 + 20*
11
+
5
*
162
184
233
6,5
1
2
3
4
(1)
(2)
(3)
(4)
VIKTIGT! Åtdragningsmomentet för alla
skruvar är 2,5 Nm.
