Описание типов событий
OTDR
351
Эхо-сигнал
Эхо-сигнал
Данный символ обозначает, что после окончания волокна было
обнаружено отражающее событие.
³

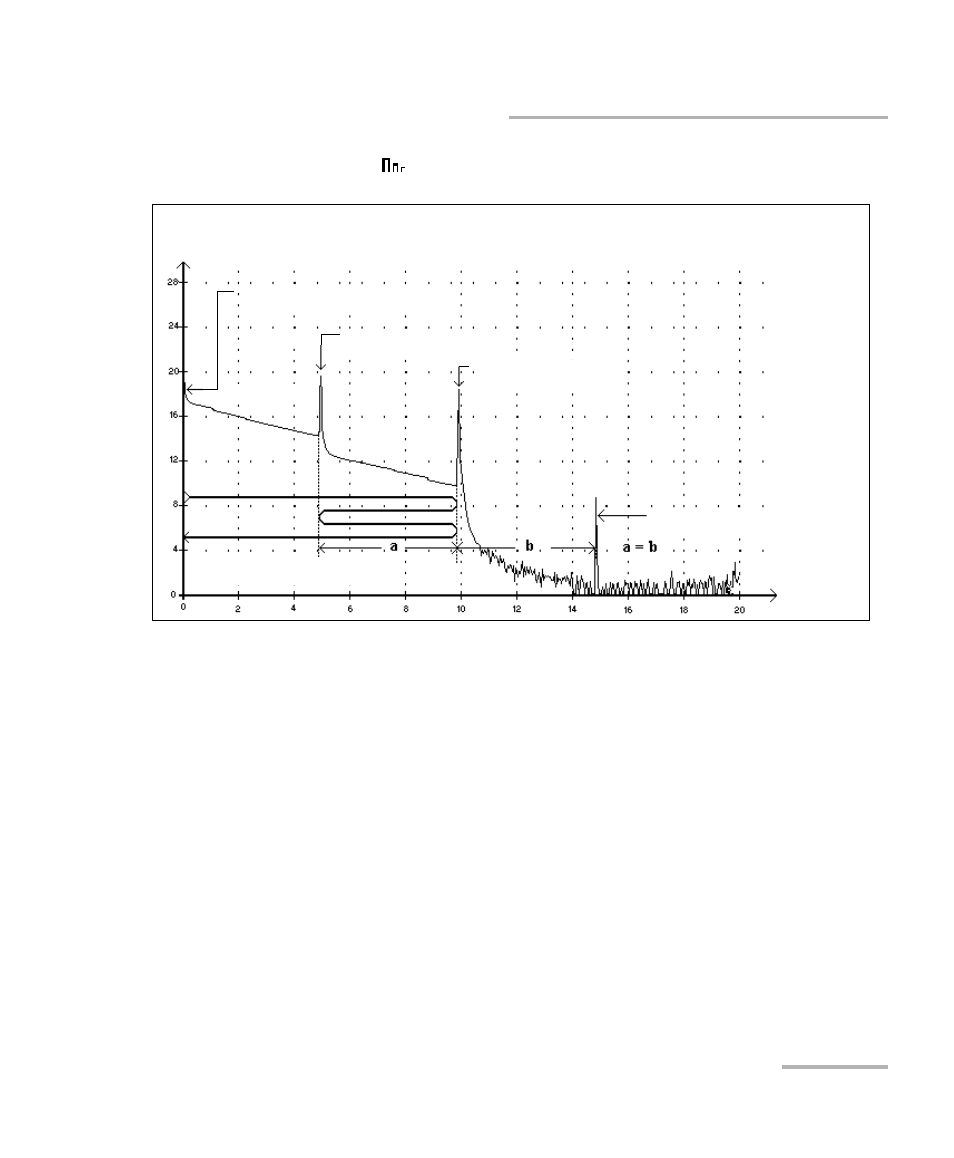

В приведенном выше примере запущенный импульс проходит до
конечного разъема и отражается обратно по направлению к OTDR.
Затем он достигает второго разъема и отражается обратно по
направлению к конечному разъему. Потом он отражается обратно
по направлению к OTDR.
³
Приложение интерпретирует это новое отражение как эхо из-за его
характеристик (отражательная способность и особое положение по
отношению к другим отражениям).
³
Расстояние между отражением второго разъема и отражением
конечного разъема равно расстоянию между отражением конечного
разъема и эхом.
³
Для событий типа эхо уровень потерь не указывается.
Мощность отраженного
сигнала (дБ)
Расстояние
(км)
Разъем OTDR
Второй разъем
Конечный разъем
Эхо-сигнал
Распространение световой
